5.1.4 Beskyttelse mod opdrift
Når brønden er installeret korrekt, beskytter dens konstruktion mod
opdrift. Forudsætningerne for beskyttelse mod opdrift afhænger af
de geotekniske forhold. De skal fastlægges af ingeniøren eller
entreprenøren og er uden for Grundfos' ansvarsområde.
Nedenstående krav er minimumskrav. Overhold lokale
forskrifter.
Beskyttelsen mod opdrift fastlægges i henhold til Eurocode EN
1997-1, herunder national tillægsbestemmelse DS/EN 1997-1 DK
NA: 2015.
De mest ugunstige grundvandsforhold for brønden er når
vandstanden er på terrænniveau. Dette skaber det højeste
hydrostatiske vandtryk i bunden af brønden og resulterer i den
højeste reduktion i jordens vægt for den stabiliserende jordvolumen.
Den sandvolumen der hviler på brøndens fodplade, har en
stabiliserende effekt.
5.1.5 Installation af det kraftige topdæksel
ADVARSEL
Nedstyrtningsfare
Død eller alvorlig personskade
‐
Sørg for at afmærke området omkring løsningen.
‐
Følg lokale forskrifter når du arbejder på løsningen.
Dæksler til alle brøndstørrelser fås som tilbehør. Det kraftige
topdæksel består af en betonring, et betonelement og et
metaldæksel. Delene leveres separat.
Gør følgende for at installere det kraftige topdæksel:
1. Sænk betonringen ned på det komprimerede tilbagefyld.
Partikelstørrelsen under betonringen skal være mellem 2 og 20
mm.
2. Placér betonelementet oven på betonringen. Sørg for at der er
minimum 5 cm mellem betonelementet og brønden.
3. Dæk betonelementet med asfalt, jord eller en anden form for
overdækning. Se figuren nedenfor.
1 2 3

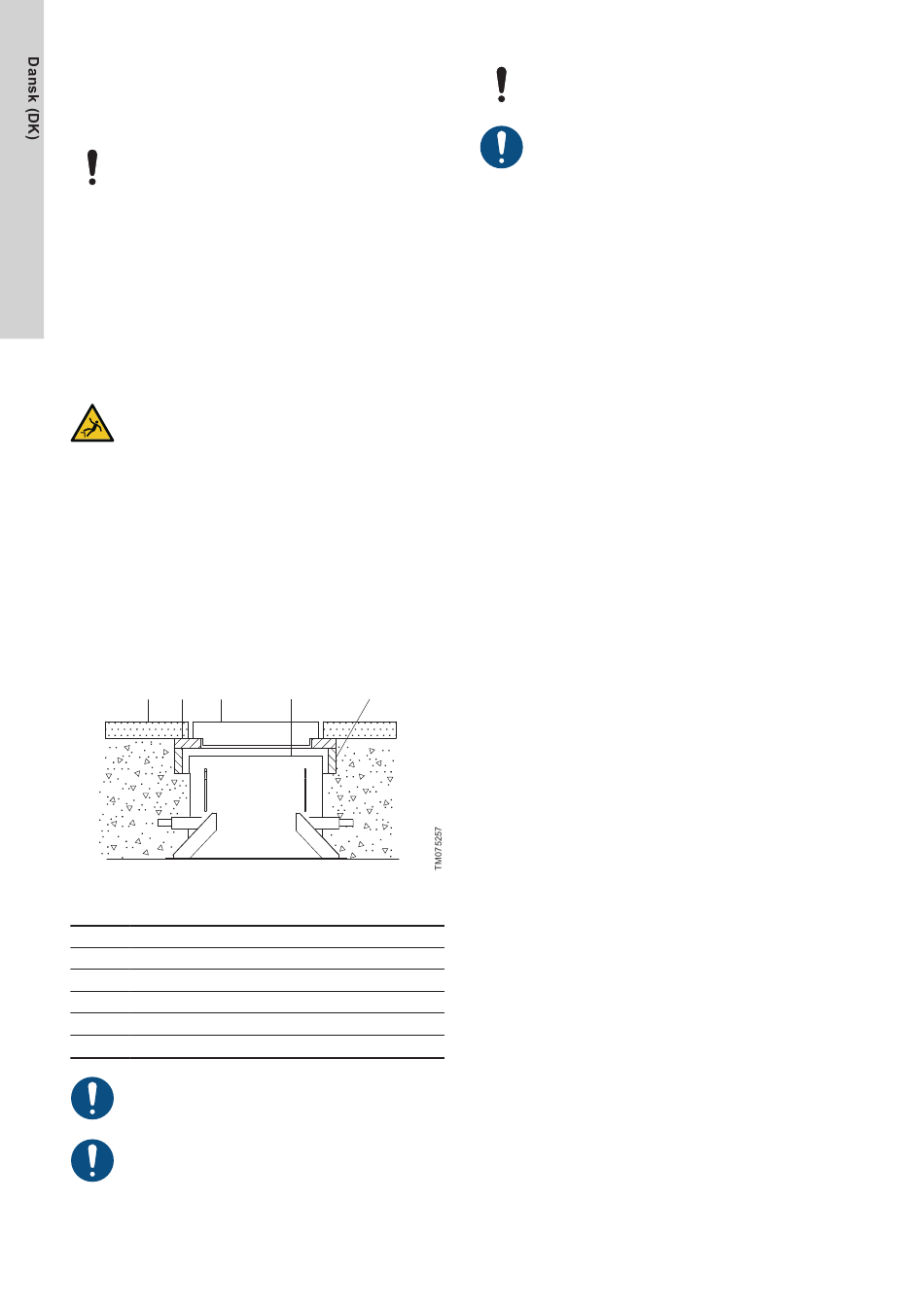

Installation af kraftigt topdæksel
Pos. Beskrivelse
1 Asfalt
2 Betonelement
3 Kraftigt topdæksel
4 Trykzone/Temperaturzone
5 Betonring
Dækslet skal låses med specialværktøj for at forhindre
uønsket adgang.
Grundforstærkningen til dækslet skal kunne bære den
belastning som dækslet er beregnet til. Alt arbejde skal
udføres i henhold til lokale forskrifter.
5.1.6 Installation af standardtopdæksel
Dækslet er monteret fra fabrikken med bolte, skiver og møtrikker på
brøndløsningen iGRID Pressure and Temperature Zone.
44
4 5
Anbring dækslet mindst 20 cm over terrænhøjde.
Dækslet skal låses med en hængelås for at forhindre
uønsket adgang.
5.1.7 Installation af isoleringspuder
Fastgør de efterfølgende købte isoleringsplader. Se afsnittet om
servicering af løsningen når du installerer isoleringspuderne efter
opstart.
Yderligere informationer
9. Service af løsningen
5.2 Niveaustyring af drænbrønden
En sensor til niveaustyring af vandstanden i drænbrønden indstilles
af Grundfos ved levering.

6. Sensorer

6.1 Temperatursensorer i fjernvarmerør
Hvis iGRID Pressure og Temperature Zone-produkter har
forinstallerede temperatursensorer, skal du sørge for at
sensorernes driftsområde svarer til den forventede driftstemperatur.
Temperatursensorerne er monteret i beskyttelsesrør.
6.2 Tryksensorer i fjernvarmerør
Hvis iGRID Pressure og Temperature Zone-produkter har
forinstallerede tryksensorer, skal du sørge for at sensorernes
driftsområde svarer til det forventede driftstryk.
6.3 Flowsensorer i rørtilslutninger
Hvis iGRID Pressure og Temperature Zone-produkterne har en
forinstalleret flowsensor, skal du sørge for at sensorens
driftsområde svarer til det forventede flow.
