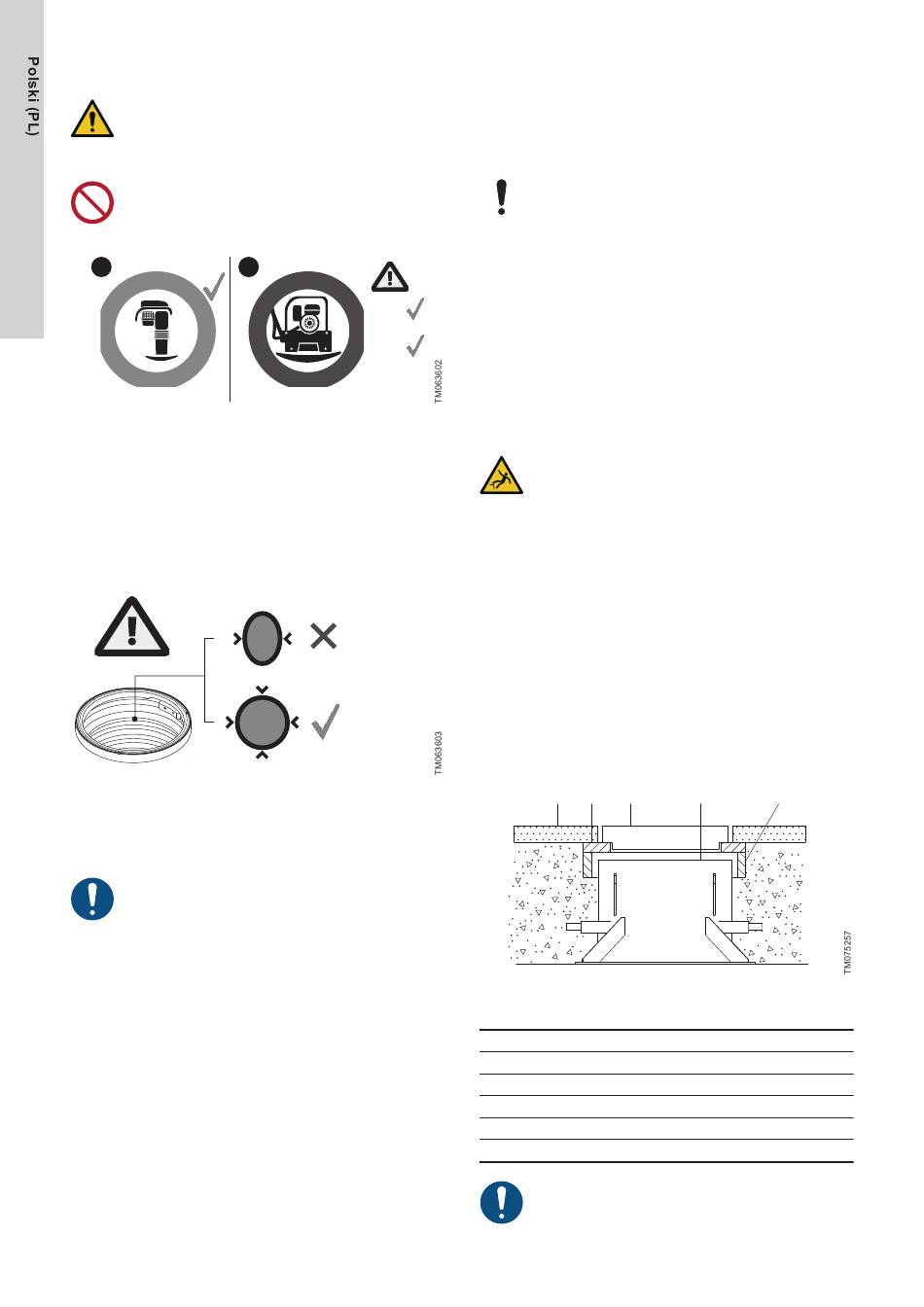

5.1.3 Zasypanie wykopu
OSTRZEŻENIE
Ryzyko zapadnięcia się
Śmierć lub poważne obrażenia ciała
‐
Upewnić się, że do zasypywania wykorzystywany jest
żwir o odpowiednich parametrach.
• Zagęszczarka płytowa nie może mieć kontaktu z
zestawem i podłączonymi rurami.
• Podczas pracy w pobliżu zestawu używać
zagęszczarki płytowej lub ubijaka do ziemi.
1 1a
Równomierny nacisk ze wszystkich stron zestawu
Zasypując wykop, należy przestrzegać następujących warunków:
• Materiał stosowany do zasypania wykopu powinien mieć
podobne właściwości jak ten stosowany do warstwy podsypki.
• Wykop należy zasypać w taki sposób, aby zapewniło to
odpowiednie podparcie dla zestawu ze wszystkich stron.
Obciążenie musi być przenoszone tak, aby nie wystąpiły
obciążenia miejscowe lub inne podobne rodzaje obciążeń.
2
Równomierny nacisk ze wszystkich stron
• Wykop należy zasypać tak, aby nie uszkodzić ani nie
zdeformować zestawu.
Do utwardzenia należy stosować odpowiednie urządzenia
mechaniczne, a materiał należy tak ubić, aby uzyskany
stopień zagęszczenia wynosił co najmniej 97% wg skali
Proctora.
Informacje powiązane
5.1 Montaż zestawu
106
5.1.4 Zabezpieczenie przed wyporem
W przypadku prawidłowego montażu konstrukcja zbiornika
zapewnia ochronę przed wyporem. Wymagania dotyczące
zabezpieczenia przed wyporem zależą od warunków
geotechnicznych. Muszą być określone przez inżyniera lub
odpowiednią osobę z firmy wykonawczej i są poza zakresem
odpowiedzialności firmy Grundfos.
Poniższe wymagania stanowią minimum zaleceń. Zawsze
uwzględniać obowiązujące lokalne przepisy i wymagania.
Ochrona przed wyporem określana jest na podstawie Eurokodu EN
1997-1, z uwzględnieniem załącznika krajowego DS/EN 1997-1 DK
NA: 2015.
Wody gruntowe stwarzają najbardziej niekorzystne dla montażu
zbiornika warunki, gdy poziom wody gruntowej znajduje się na
Max.
25 kN poziomie terenu. W takiej sytuacji ciśnienie hydrostatyczne wody na
dnie zbiornika jest największe, co skutkuje największym spadkiem
Max.
zagęszczenia gleby stabilizującej.
150 kg
Siłę stabilizującą zapewnia piasek znajdujący się na płycie
podstawy zbiornika.
5.1.5 Montaż pokrywy górnej o dużym obciążeniu
OSTRZEŻENIE
Ryzyko upadku
Śmierć lub poważne obrażenia ciała
‐
‐
Pokrywy są dostępne jako wyposażenie dodatkowe zbiorników we
wszystkich rozmiarach. Pokrywa górna o dużym obciążeniu składa
się z betonowego pierścienia, betonowej płyty i metalowej pokrywy.
Elementy są dostarczane oddzielnie.
Aby zamontować pokrywę górną o dużym obciążeniu, należy
wykonać następujące czynności:
1. Opuścić betonowy pierścień na ubity materiał do zasypywania.
Poniżej betonowego pierścienia muszą znajdować się cząstki o
wymiarach od 2 do 20 mm.
2. Betonową płytę należy umieścić na betonowym pierścieniu.
Upewnić się, że odległość między betonową płytą a zbiornikiem
wynosi co najmniej 5 cm.
3. Pokryć betonową płytę asfaltem, ziemią lub innym materiałem
pokrywającym. Zob. poniższy rysunek.
Montaż pokrywy górnej o dużym obciążeniu
Poz. Opis
1 Asfalt
2 Płyta betonowa
3 Pokrywa górna o dużym obciążeniu
4 Strefa ciśnienia/Strefa temperaturowa
5 Betonowy pierścień
Pokrywa musi być zamknięta za pomocą specjalnych
narzędzi, aby zapobiec dostępowi osób niepożądanych.
Zaznaczyć obszar wokół zestawu.
Podczas pracy przy zestawie należy przestrzegać
lokalnych przepisów.
1 2 3 4 5
