De aansluiting van stadsverwarmingsleidingen moet
worden uitgevoerd door gekwalificeerd personeel. De
aansluiting moet plaatsvinden volgens de lokale
technische voorschriften van het plaatselijke
energiebedrijf en volgens de instructies van de leverancier
van de stadsverwarmingsleidingen.

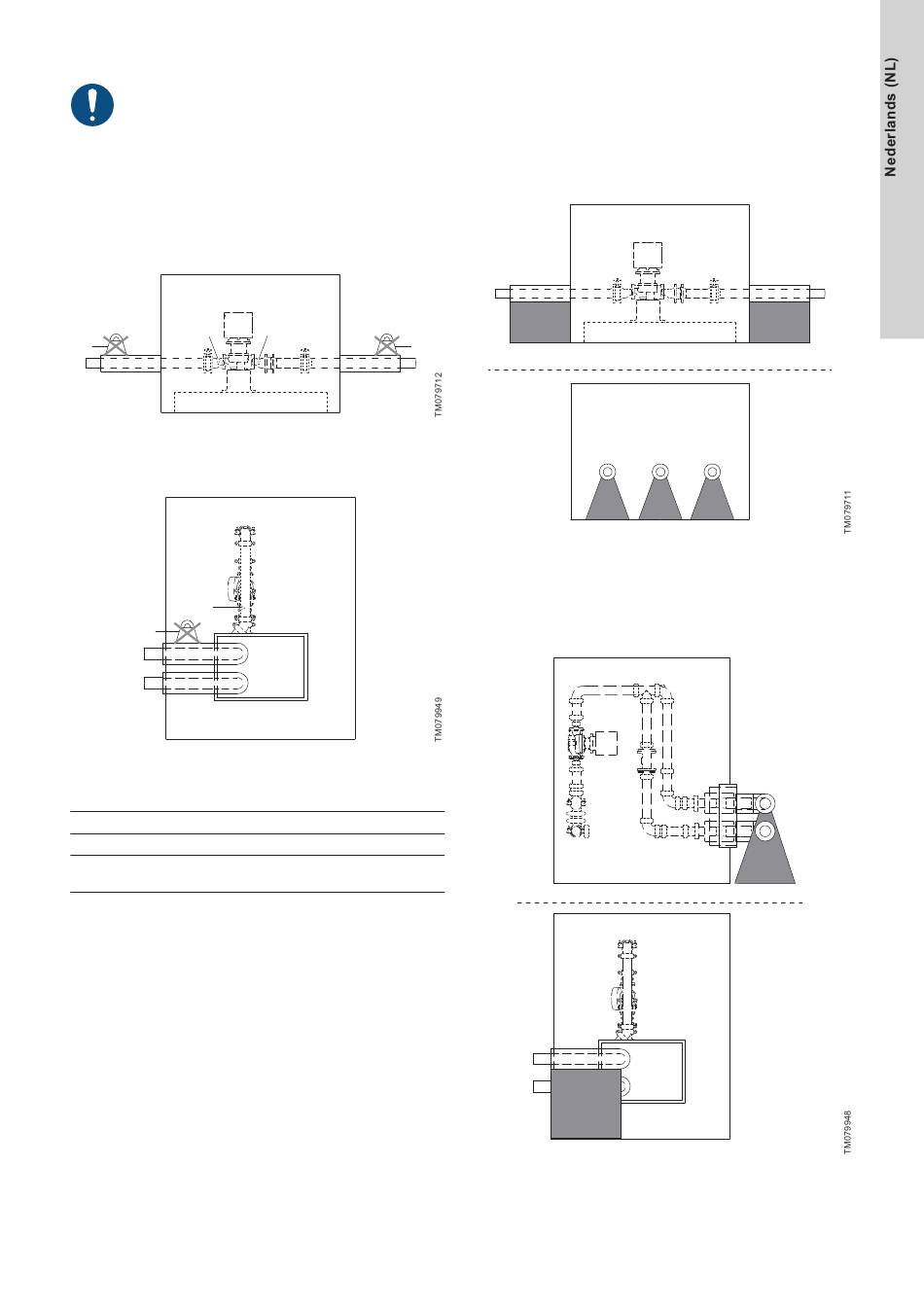

5.1.2 Ondersteuning van de leidingaansluiting op het net
Onjuist uitgevoerde werkzaamheden in verband met de
ondersteuning van de stadsverwarmingsleidingen in en uit de put
kunnen leiden tot enorme belastingen op de onderdelen in de put.
Dit kan grote schade veroorzaken en leiden tot lekkage van
stadsverwarmingswater in de put.
2
1
KG
Vermijden van spanningen op leidingen die ernstige lekken
kunnen veroorzaken, bij rechte leidingen
2
1
KG
Vermijden van spanningen op leidingen die ernstige lekken
kunnen veroorzaken, bij een opstelling met leidingbochten
Pos.
1
2
2
1
KG
Beschrijving
Spanningen op de leidingen
Beschadigde onderdelen in de
put
Daarom is het nodig dat de stadsverwarmingsleidingen buiten de
put op de juiste wijze worden ondersteund met opgestapelde
zandkussentjes (*) voordat zand en aarde bovenop de leidingen
worden gelegd. Het niet ondersteunen van de leidingen kan ertoe
leiden dat de hele put onbedoeld wordt gevuld met water voor
stadsverwarming.
• A: Vooraanzicht
• B: Zijaanzicht
*
A
*
B
Ondersteuning van de stadsverwarmingsleidingen met
opgestapelde zandkussentjes (*), in rechte leiding
• A: Vooraanzicht
• B: Zijaanzicht
A
*
B
Ondersteuning van de stadsverwarmingsleidingen met
opgestapelde zandkussentjes (*), bij een opstelling met
leidingbochten
*
* *
*
