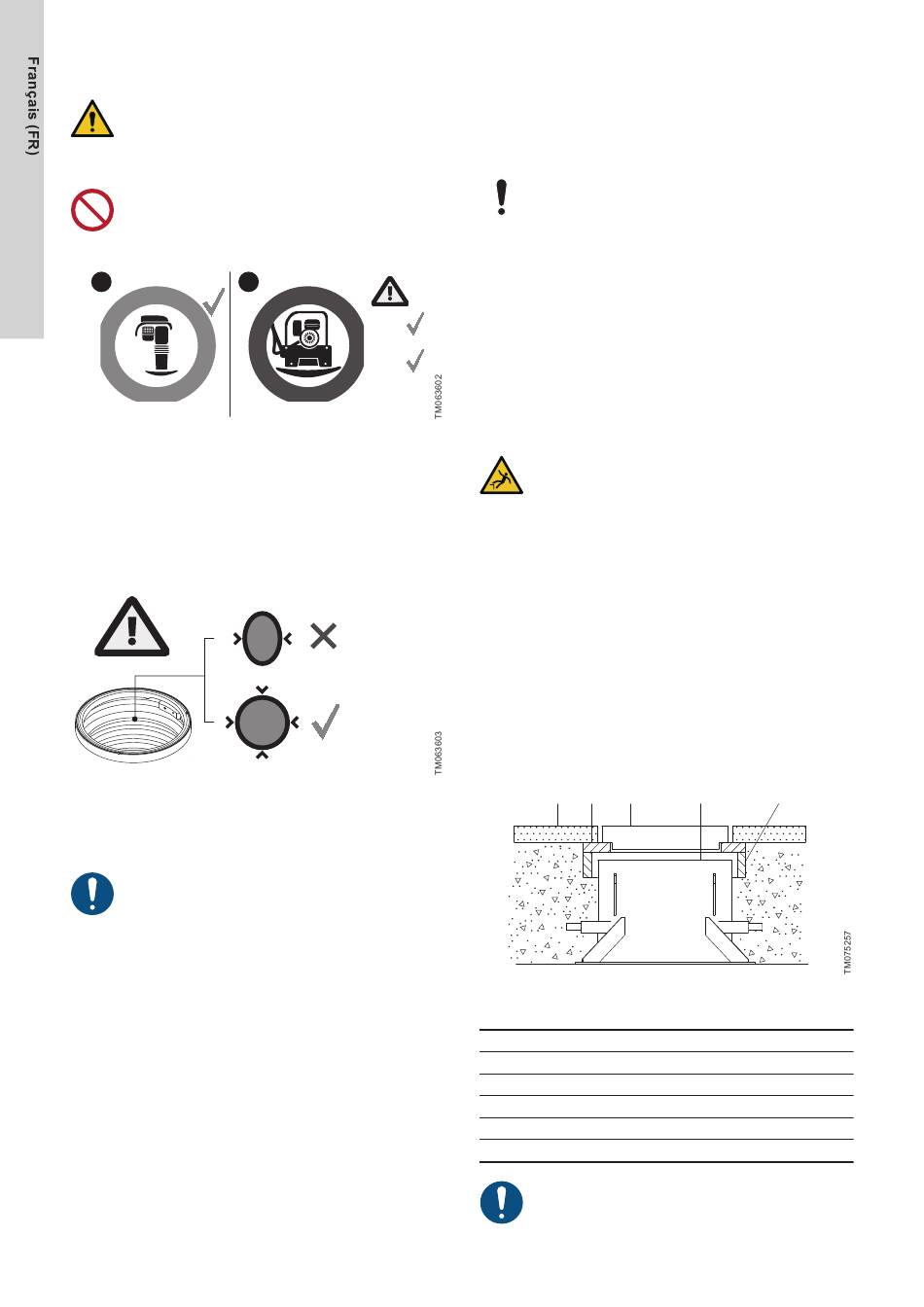

5.1.3 Remblayage
AVERTISSEMENT
Risque d'effondrement
Mort ou blessures graves
‐
S'assurer que le gravier spécifié pour le remblayage
est utilisé.
• Le compacteur à plaque ne doit pas être en contact
avec la solution ni les tuyauteries raccordées.
• Utiliser un compacteur à plaque ou un pilon de
terrassement pour toute intervention à proximité de la
solution.
1 1a
Pression égale sur tous les côtés de la solution
Respecter les conditions suivantes lors du remblayage :
• Le matériau de remblayage doit respecter les mêmes exigences
que celles de la couche de base.
• Le matériau de remblayage doit permettre d'encaisser les
charges radiales qui s'exercent sur les parois de la cuve sans
impacts ponctuels risquant de perforer la cuve.
2
Pression égale sur tous les côtés
• Il est nécessaire d'effectuer le remblayage afin d'éviter
d'endommager la cuve.
Utiliser un matériel de compactage mécanique et
compacter le remblayage à une densité de 97 %
minimum.
Informations connexes
5.1 Installation de la solution
74
5.1.4 Protection contre la poussée de la nappe phréatique
Lorsqu'elle est correctement installée, la cuve offre une protection
contre la poussée de la nappe phréatique. Les conditions de
prévention contre la poussée de la nappe phréatique dépendent
des conditions géotechniques. Ces conditions doivent être
déterminées par l'ingénieur ou le géomètre et n'engagent pas la
responsabilité de Grundfos.
Les conditions citées ci-dessous sont des exigences
minimales. Se conformer à la réglementation locale.
La sécurité contre la poussée de la nappe phréatique est
déterminée conformément à l'Eurocode EN 1997-1, notamment
l'annexe national, DS/EN 1997-1 DK NA:2015. 2015.
Les conditions d'eaux souterraines les plus défavorables à la cuve
correspondent à une nappe phréatique au niveau du sol. Cela
génère le niveau de pression hydrostatique le plus élevé en bas de
Max.
la cuve et entraîne la réduction la plus importante de poids du sol
25 kN
pour le volume de sol stabilisant.
Max.
Le volume de sable reposant sur l'épaulement de la cuve a un effet
150 kg
stabilisateur.
5.1.5 Installation du couvercle supérieur pour charges lourdes
AVERTISSEMENT
Risque de chute
Mort ou blessures graves
‐
‐
Des couvercles sont disponibles pour toutes les tailles de cuve en
tant qu'accessoires. Le couvercle supérieur pour charges lourdes
est composé d'un anneau, d'une dalle en béton et d'un couvercle
métallique. Les pièces sont livrées séparément.
Pour installer le couvercle supérieur pour charges lourdes, procéder
comme suit :
1. Faites descendre l'anneau en béton sur le remblai compacté. La
taille des particules sous l'anneau en béton doit être comprise
entre 2 et 20 mm.
2. Placer la dalle en béton au dessus de l'anneau en béton.
S'assurer qu'il y a un minimum de 5 cm entre la dalle en béton
et la cuve.
3. Recouvrir la dalle en béton d'asphalte, de terre ou d'un autre
type de matériau. Voir la figure ci-dessous.
Installation du couvercle supérieur pour charges lourdes
Pos. Description
1 Asphalte
2 Dalle en béton
3 Couvercle supérieur pour charges lourdes
4 Pressure Zone/Temperature Zone
5 Anneau en béton
Le couvercle doit être protégé contre tout accès non
autorisé et verrouillé au moyen d'outils spéciaux.
Veiller à délimiter la zone autour de la solution.
Suivre les réglementations locales lors d'une
intervention sur la solution.
1 2 3 4 5
