2. Présentation du produit

2.1 Description du produit Pressure Zone

Grundfos iGRID Pressure Zone est une station de pompage
préfabriquée à ajouter à un réseau de chaleur nouveau ou existant
qui nécessite une surpression dans le circuit de distribution.
La solution est en PE (polyéthylène) et le colis standard contient les
pièces suivantes :
• tuyauteries d'aspiration et de refoulement
• vannes d'isolement
• clapets anti-retour
• pompe(s) avec coffret de commande
• capteur de pression
• points de connexion pour capteurs.
Les tuyauteries d'aspiration et de refoulement pour le raccordement
au réseau de chaleur sont en acier avec une isolation en mousse
PU et une gaine externe en PE et sont soudées à la paroi de la
cuve au niveau du passage de la tuyauterie.
Les raccords tuyauterie à la/aux pompe(s) à l'intérieur de la station
de pompage sont fixés à la solution avec des brides, des boulons et
des joints.
Les raccords tuyauterie à l'extérieur sont soudés aux collecteurs
enterrés du réseau de chaleur.
La solution se compose d'une ou plusieurs pompes de type CRE ou
TPE pour la surpression.
La solution permet d'ajouter un capteur de débit et un certain
nombre de capteurs de pression et de température si nécessaire.
La solution est montée avec des clapets anti-retour et des vannes
de purge afin de vider les tuyauteries du réseau de chaleur dans la
cuve pendant la maintenance.
La solution est livrée avec un couvercle supérieur pour charges
lourdes ou un couvercle supérieur standard selon les exigences du
client en fonction de l'emplacement prévu de la cuve.
1 2 3 4
13
12
11 10 9

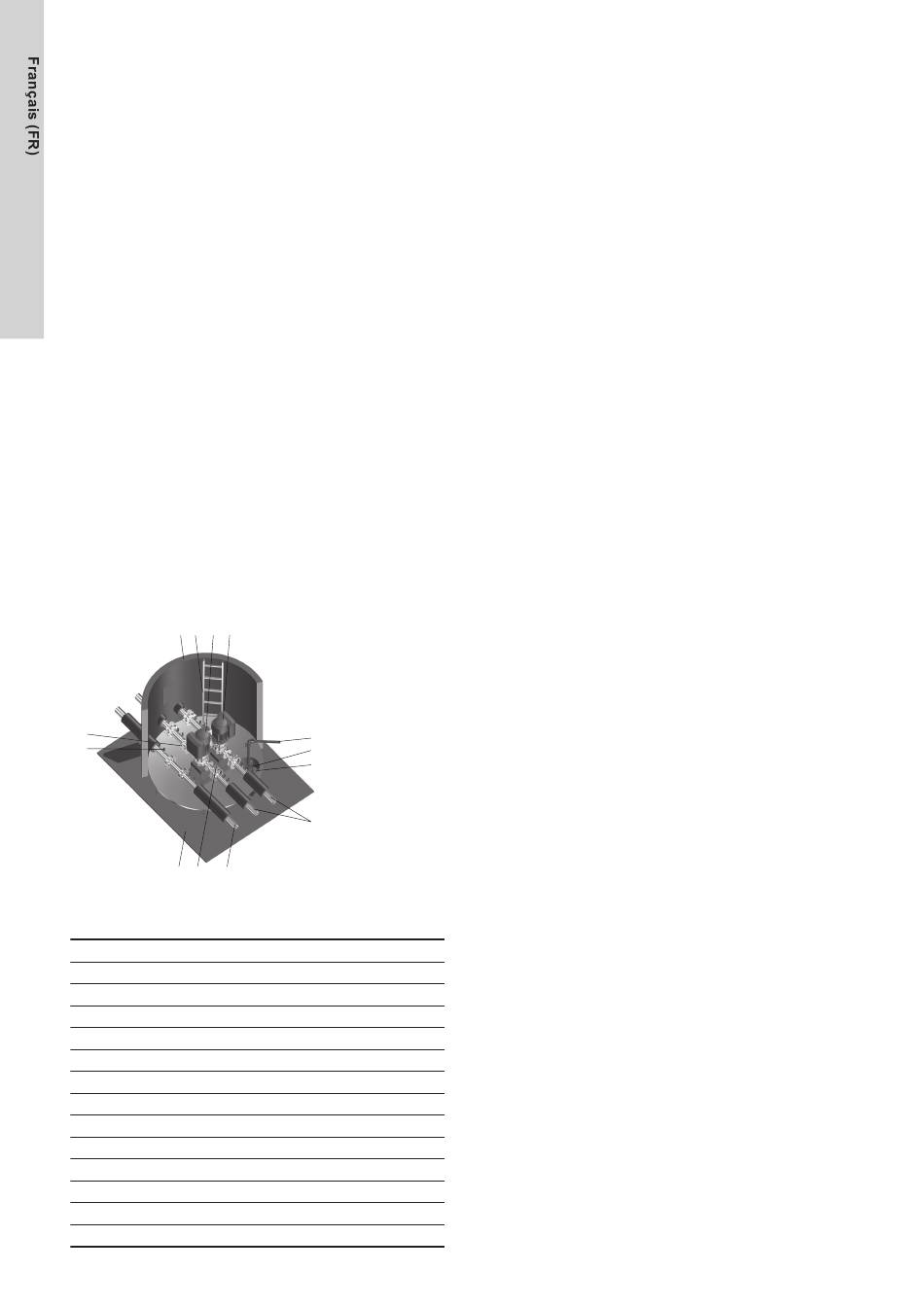

Exemple de la solution cuve iGRID Pressure and Zone
Temperature
Pos. Description
1 Cuve
2 Échelle
3 Pompe 1
4 Pompe 2
5 Pompe de drainage
6 Tuyauterie de purge
7 Cuve de purge
8 Tuyauterie de départ du réseau de chaleur
9 Tuyauterie de retour du réseau de chaleur
10 Vanne d'isolement
11 Châssis
12 Embout de mesure de la pression
13 Clapet anti-retour
66
2.1.1 Application de Pressure Zone
Grundfos iGRID Pressure Zone est une station de pompage
préfabriquée utilisée pour la supression d'un réseau de chaleur.
Deux installations sont possibles :
•
•
6
5
7
8
La configuration classique avec la tuyauterie de départ du
réseau de chaleur connectée à la/aux pompe(s) ainsi que la/les
pompe(s) de retour traversent la solution pour installer un
capteur de débit, de température et de pression.
La configuration inverse avec la/les pompe(s) situées dans les
tuyauteries de retour du réseau de chaleur avec les tuyauteries
de départ traversent la solution pour installer un capteur de
débit, de température ou de pression.
