NORDAC SK 200E Handbuch
2.2 Elektrischer Anschluss
WARNUNG

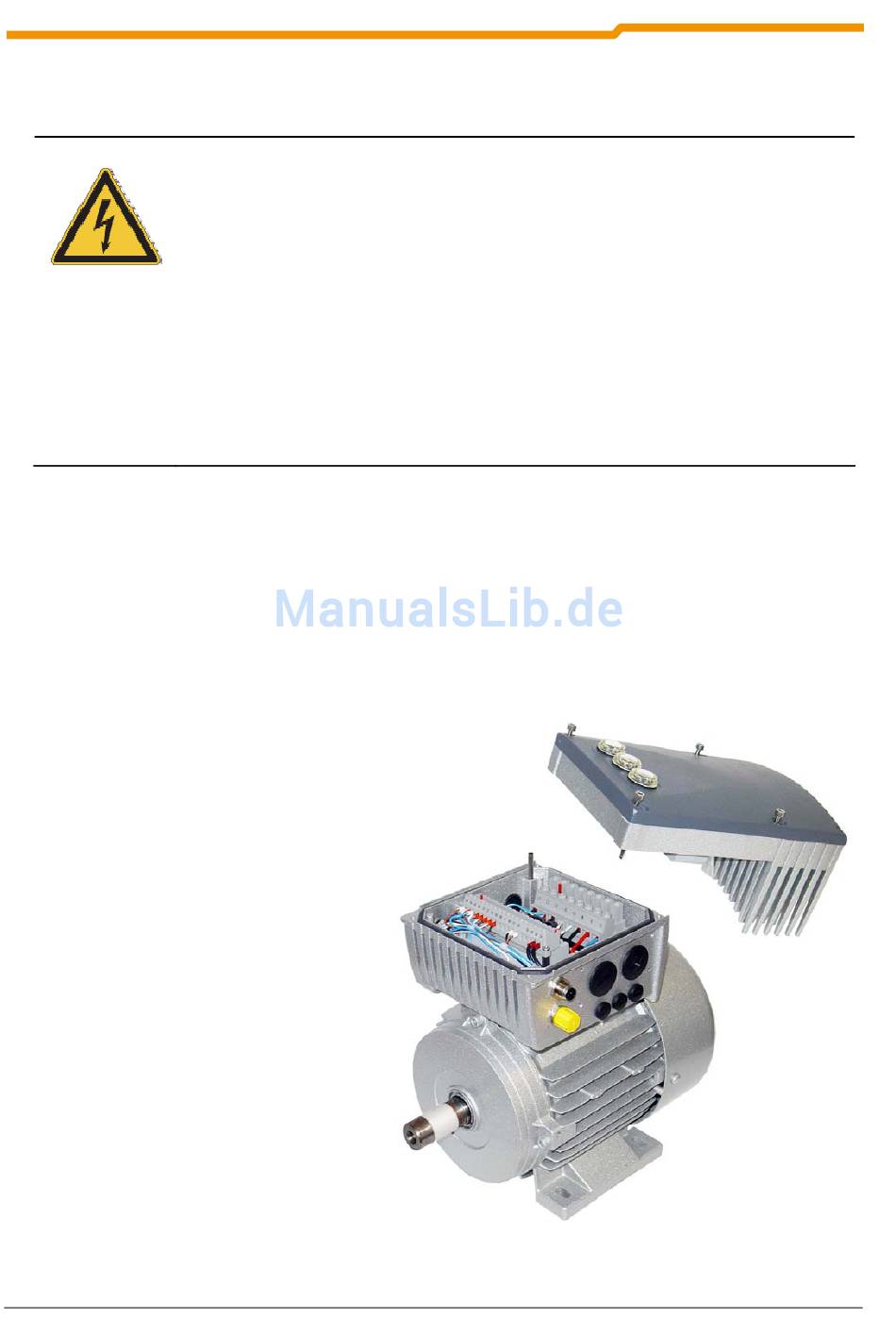

Um die elektrischen Anschlüsse zu erreichen, muss der SK 200E von der Anschlusseinheit SK TI4 entfernt
werden. Gehen Sie folgendermaßen vor:
1. Netzspannung abschalten, ggf. überprüfen und Wartezeit beachten!
2. Lösen Sie nun die 4 Innensechskantschrauben (4mm).
3. Heben Sie den FU vorsichtig senkrecht von der Anschlusseinheit ab.
4. Die elektrischen Anschlüsse und Optionsplätze sind nun frei erreichbar.
Beim wieder Aufsetzen des FU gehen Sie in umgekehrter Reihenfolge vor:
5. Dabei ist besonders auf die richtige Kontaktierung
der PE-Stifte zu achten.
Diese befinden sich diagonal in 2 Ecken des FU
und der Anschlusseinheit.
6. Der FU kann immer nur in einer Ausrichtung
auf die SK TI4 aufgesetzt werden.
7. Innensechskantschrauben
gleichmäßig, über Kreuz festziehen.
14
GERÄTE MÜSSEN GEERDET SEIN.
Ein sicherer Betrieb des Gerätes setzt voraus, dass es von qualifiziertem Personal sachgemäß
unter Beachtung der in diesem Handbuch aufgeführten Anweisungen montiert und in Betrieb
gesetzt wird.
Insbesondere sind sowohl die allgemeinen und regionalen Montage- und Sicherheitsvorschriften
für Arbeiten an Starkstromanlagen (z.B. VDE), als auch die den fachgerechten Einsatz von
Werkzeugen und die Benutzung persönlicher Schutzeinrichtungen betreffenden Vorschriften zu
beachten.
Am Netzeingang und an den Motoranschlussklemmen kann gefährliche Spannung anliegen,
selbst wenn der Frequenzumrichter außer Betrieb ist. An diesen Klemmenfeldern immer isolierte
Schraubendreher verwenden.
Überzeugen Sie sich, dass die Eingangsspannungsquelle spannungsfrei ist, bevor Sie
Verbindungen zu der Einheit herstellen bzw. ändern.
Stellen Sie sicher, dass der Frequenzumrichter und der Motor für die richtige Anschlussspannung
spezifiziert sind.
BU 0240 DE
