TI01164D/06/DE/02.17
71385986
Das wirtschaftliche Messgerät mit flexibler Systemintegration
Anwendungsbereich
• Das Messprinzip ist praktisch unabhängig von Druck, Dichte,
Temperatur und Viskosität
• Vollständig geeignet für Basisanwendungen in der Chemie-
und Prozessindustrie
Geräteeigenschaften
• Nennweite: Max. DN 600 (24")
• Ex-Zulassungen für Zone 2
• Messrohrauskleidung aus PTFE
• 4-zeilige, beleuchtete Anzeige mit Touch Control

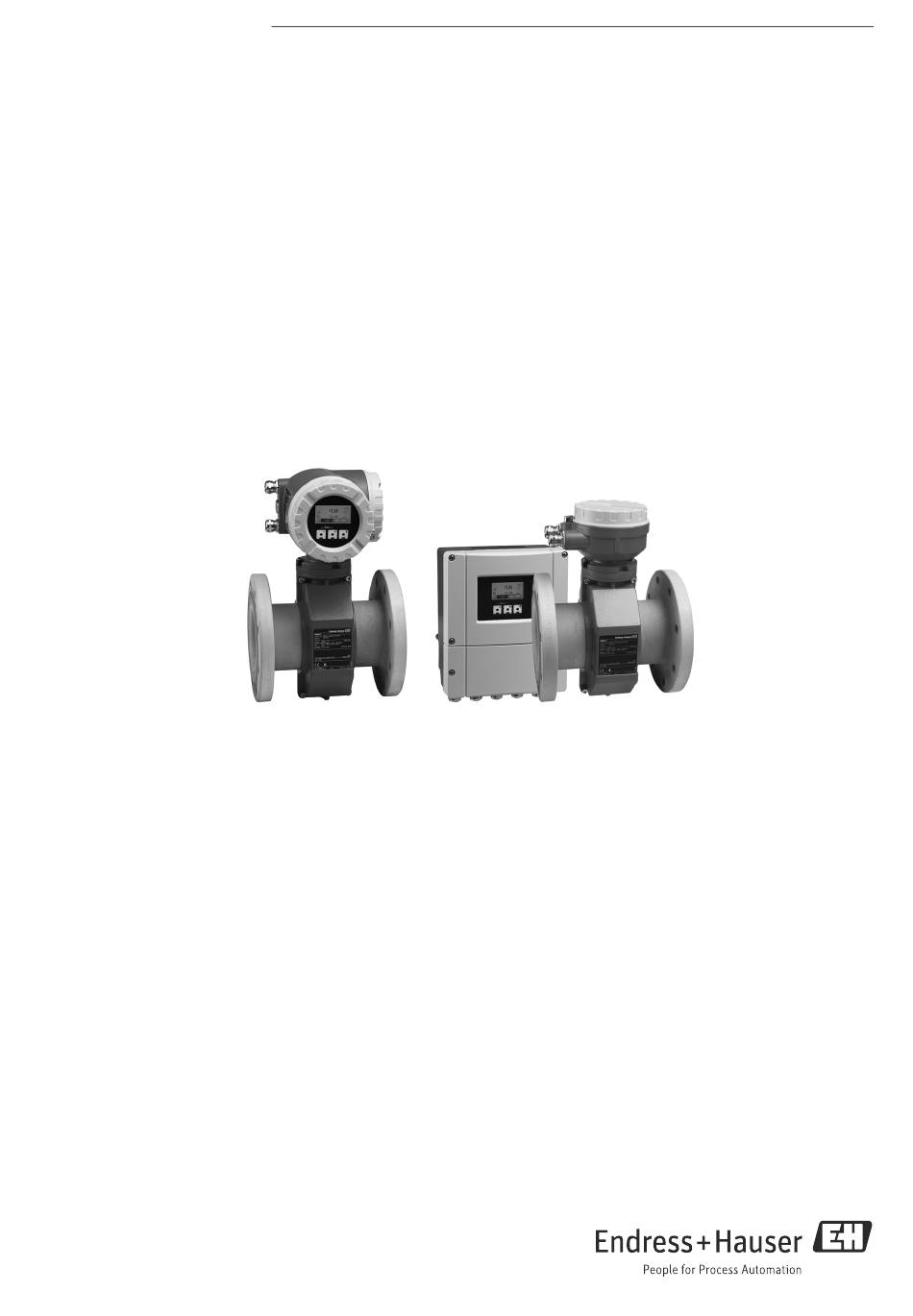

• Gerät in Kompakt- oder Getrenntausführung
• HART, PROFIBUS DP/PA, Modbus RS485, FF, EtherNet/IP
Products
Technische Information
Proline Promag 53E
Magnetisch-induktives Durchflussmessgerät
Solutions
Ihre Vorteile
• Kostengünstiger Messaufnehmer – ideale Lösung für
Basisanforderungen
• Energiesparende Durchflussmessung – kein Druckverlust
durch Querschnittsverengung
• Wartungsfrei – keine beweglichen Teile
• Qualität – Software für Abfüllen & Dosing, Dichte, Elektro-
denreinigung sowie erweiterte Diagnose
• Einfache Berechnung – bidirektionale Summenzähler
• Automatische Datenwiederherstellung im Servicefall
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promag 53E
Inhaltszusammenfassung für Endress+Hauser Proline Promag 53E
- Seite 1 Products Solutions Services TI01164D/06/DE/02.17 71385986 Technische Information Proline Promag 53E Magnetisch-induktives Durchflussmessgerät Das wirtschaftliche Messgerät mit flexibler Systemintegration Anwendungsbereich Ihre Vorteile • Das Messprinzip ist praktisch unabhängig von Druck, Dichte, • Kostengünstiger Messaufnehmer – ideale Lösung für Temperatur und Viskosität Basisanforderungen •...
-
Seite 2: Inhaltsverzeichnis
Proline Promag 53E Inhaltsverzeichnis Arbeitsweise und Systemaufbau....3 Vibrationen ......... 20 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promag 53E Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt. -
Seite 4: Eingang
Proline Promag 53E Eingang Messgröße Durchflussgeschwindigkeit (proportional zur induzierten Spannung) Messbereiche Messbereiche für Flüssigkeiten Typisch v = 0,01…10 m/s (0,03…33 ft/s) mit der spezifizierten Messgenauigkeit Messdynamik Über 1000 : 1 Eingangssignal Statuseingang (Hilfseingang) • U = 3…30 V DC, R = 5 k, galvanisch getrennt... -
Seite 5: Ausfallsignal
Proline Promag 53E • Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA • Funktionsblöcke: 2 × Analog Input, 3 × Summenzähler • Ausgangsdaten: Volumenfluss, Berechneter Massefluss, Summenzähler 1…3 • Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Summenzähler, Wert für Vor-Ort- Anzeige • Zyklische Datenübertragung kompatibel zum Vorgängermodell Promag 33 •... -
Seite 6: Energieversorgung
Proline Promag 53E Energieversorgung Klemmenbelegung Je nach Bestellvariante sind die Ein-/Ausgänge auf der Kommunikationsplatine festgelegt oder aber flexibel umrüstbar (s. Tabelle). Defekte oder auszutauschende Steckplatzmodule können als Zubehör- teil nachbestellt werden. Bestellmerkmal Klemmen-Nr. (Ein-/Ausgänge) "Ein- / Ausgang" 20 (+) / 21 (–) 22 (+) / 23 (–) -
Seite 7: Versorgungsausfall
Proline Promag 53E • DC: < 15 W (inkl. Messaufnehmer) Einschaltstrom: • Max. 3 A (< 5 ms) bei 260 V AC • Max. 13,5 A (< 50 ms) bei 24 V DC Versorgungsausfall Überbrückung von min. ½ Netzperiode: EEPROM sichert Messsystemdaten •... -
Seite 8: Elektrischer Anschluss Getrenntausführung
Proline Promag 53E Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare) Elektrodenkabel: siehe "Elektrischer Anschluss Klemmenbelegung" → 6 Kabel für externe Terminierung (nur für PROFIBUS DP mit nicht umrüstbarer Kommunikationsplatine): - Klemme Nr. 24: +5 V - Klemme Nr. 25: DGND Elektrischer Anschluss Getrenntausführung... -
Seite 9: Kabeleinführungen
• DN 350 (14"): Das Erdungskabel wird direkt auf die Trans- port-Metallhalterung montiert. Hinweis! Das für die Flansch-zu-Flanschverbindung erforderliche A0011893 Erdungskabel kann bei Endress+Hauser als Zubehörteil separat Über die Erdungsklemme des Messumformers und bestellt werden. den Flanschen der Rohrleitung Bei dem Einsatz des Messgeräts in einer: •... - Seite 10 Proline Promag 53E • Leiterwiderstand: 37 /km (0,011 /ft) • Kapazität Ader/Ader, Schirm geerdet: 120 pF/m (37 pF/ft) • Dauerbetriebstemperatur: –20…+80 °C (–68…+176 °F) • Leitungsquerschnitt: max. 2,5 mm (14 AWG) • Testspannung für Kabelisolation: 1433 AC r.m.s. 50/60 Hz oder 2026 V DC Elektrodenkabel •...
-
Seite 11: Leistungsmerkmale
Proline Promag 53E Leistungsmerkmale Referenzbedingungen Gemäß DIN EN 29104 und VDI/VDE 2641: • Messstofftemperatur: +28 °C ± 2 K (+82 °F ± 2 K) • Umgebungstemperatur: +22 °C ±2 K (+72 °F ± 2 K) • Warmlaufzeit: 30 Minuten Einbaubedingungen: •... -
Seite 12: Montage
Proline Promag 53E Montage Montageort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. -
Seite 13: Einbaulage
Proline Promag 53E Bei teilgefülltem Rohr Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. Hinweis! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers. -
Seite 14: Horizontale Einbaulage
Proline Promag 53E Horizontale Einbaulage Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelekt- roden infolge mitgeführter Luftblasen wird dadurch vermieden. Hinweis! Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoff- überwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht. -
Seite 15: Verbindungskabellänge
Proline Promag 53E Durchmesserverhältnis d/D ermitteln. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen. [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s max. 8° 3 m/s 2 m/s 1 m/s... -
Seite 16: Umgebung
Proline Promag 53E Umgebung Umgebungstemperatur Messumformer • Standard: –20…+60 °C (–4…+140 °F) • Optional: –40…+60 °C (–40…+140 °F) Hinweis! Bei Umgebungstemperaturen unter –20 °C (–4 °F) kann die Ablesbarkeit der Anzeige beeinträchtigt werden. Messaufnehmer • Flanschmaterial Kohlenstoffstahl: –10…+60 °C (+14…+140 °F) Hinweis! Der zulässige Temperaturbereich der Messrohrauskleidung darf nicht über- bzw. -
Seite 17: Prozess
Proline Promag 53E Prozess Messstofftemperaturbereich PTFE: –10…+110 °C (+14…+230 °F) A0022937 Kompakt-/Getrenntausführung (T = Umgebungstemperatur, T = Messstofftemperatur) Leitfähigkeit Die Mindestleitfähigkeit beträgt: • 5 μS/cm für Flüssigkeiten im Allgemeinen • 20 μS/cm für demineralisiertes Wasser Hinweis! Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit zudem von der Kabellänge abhän- gig (→... -
Seite 18: Messstoffdruckbereich (Nenndruck)
Proline Promag 53E Prozessanschluss: Flansch nach ASME B16.5 Werkstoff Prozessanschluss: A105 [psi] [bar] Class 150 -40 -20 0 20 40 60 80 100120140 160180 [°C] 360 [°F] A0022939-DE Prozessanschluss: Flansch nach JIS B2220 Werkstoff Prozessanschluss: A105, A350 LF2, F316L [psi] [bar] -40 -20 0 20 40 60 80 100120140 160180 [°C]... -
Seite 19: Unterdruckfestigkeit
Proline Promag 53E Unterdruckfestigkeit Messrohrauskleidung: PTFE Nennweite Grenzwerte für den Absolutdruck [mbar] ([psi]) bei den Messstofftemperaturen: 25 °C (77 °F) 80 °C (176 °F) 100 °C (212 °F) 110 °C (230 °F) [mm] [inch] [mbar] [psi] [mbar] [psi] [mbar] [psi]... -
Seite 20: Druckverlust
Proline Promag 53E Durchflusskennwerte (SI-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge [mm] [inch] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 16" 140…4200 m... -
Seite 21: Konstruktiver Aufbau
Proline Promag 53E Konstruktiver Aufbau Bauform, Maße Kompaktausführung DN 15…300 (½…12") A0005423 Abmessungen (SI-Einheiten) EN (DIN) / JIS Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Alle Abmessungen in [mm] Endress+Hauser... - Seite 22 Proline Promag 53E Abmessungen (US-Einheiten) ASME ½" 7,87 13,4 10,1 3,31 3,70 4,72 1" 7,87 13,4 10,1 3,31 3,70 4,72 1½" 7,87 13,4 10,1 3,31 3,70 4,72 2" 7,87 13,4 10,1 3,31 3,70 4,72 3" 7,87 15,4 11,1 4,29 3,70...
- Seite 23 Proline Promag 53E Kompaktausführung DN 350…600 (14…24") A0014951 Abmessungen (SI-Einheiten) Alle Abmessungen in [mm] E bei Druckstufe H bei Druckstufe PN 6 PN 10 PN 16 ASME PN 6 PN 10 PN 16 ASME Alle Abmessungen in [mm] Endress+Hauser...
- Seite 24 Proline Promag 53E Abmessungen (US-Einheiten) 14" 21,6 16,2 11,4 16" 23,6 17,2 11,4 18" 23,6 8,94 8,15 7,36 6,61 6,30 18,3 11,4 20" 23,6 19,3 11,4 24" 23,6 20,9 11,4 Alle Abmessungen in [inch] E bei Druckstufe H bei Druckstufe...
- Seite 25 Proline Promag 53E Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) A0001150 Abmessungen (SI-Einheiten) 90,5 159,5 > 50 81,5 11,5 8 × M5 Alle Abmessungen in [mm] Abmessungen (US-Einheiten) 8,46 9,84 3,56 6,27 5,31 3,54 1,77 > 1,97 3,18 2,08 3,74...
- Seite 26 Proline Promag 53E Messumformer Getrenntausführung, Anschlussgehäuse (II2GD) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant sans sécurité intrinsèque protégées par Ip40 A0002128 Abmessungen (SI-Einheiten) Ø F (M8) Alle Abmessungen in [mm] Abmessungen (US-Einheiten) Ø F...
- Seite 27 Proline Promag 53E Für das Wandaufbaugehäuse existiert ein separates Montageset, das bei Endress+Hauser als Zubehör- teil bestellt werden kann. Damit sind folgende Montagevarianten möglich: • Schalttafeleinbau • Rohrmontage Schalttafeleinbau +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) ~110 (~4.33)
-
Seite 28: Messaufnehmer Getrenntausführung Dn 15...300 (½
Proline Promag 53E Messaufnehmer Getrenntausführung DN 15…300 (½…12") A0012462 Abmessungen (SI-Einheiten) EN (DIN) / JIS Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Alle Abmessungen in [mm] Endress+Hauser... - Seite 29 Proline Promag 53E Abmessungen (US-Einheiten) ASME ½" 7,87 11,3 7,95 3,31 4,72 3,70 1" 7,87 11,3 7,95 3,31 4,72 3,70 1½" 7,87 11,3 7,95 3,31 4,72 3,70 2" 7,87 11,3 7,95 3,31 4,72 3,70 3" 7,87 13,2 8,94 4,29 7,09...
- Seite 30 Proline Promag 53E Messaufnehmer Getrenntausführung DN 350…600 (14…24") A0014987 Abmessungen (SI-Einheiten) Alle Abmessungen in [mm] E bei Druckstufe H bei Druckstufe PN 6 PN 10 PN 16 ASME PN 6 PN 10 PN 16 ASME Alle Abmessungen in [mm] Endress+Hauser...
- Seite 31 Proline Promag 53E Abmessungen (US-Einheiten) 14" 21,6 13,9 11,4 16" 23,6 14,9 11,4 18" 23,6 5,08 6,42 4,02 16,0 11,4 20" 23,6 17,0 11,4 24" 23,6 18,6 11,4 Alle Abmessungen in [inch] E bei Druckstufe H bei Druckstufe PN 6...
- Seite 32 Proline Promag 53E Erdungsscheiben für Flanschanschlüsse DN £ 300 (12") ³ DN 350 (14") Æ Æ A0003221 Abmessungen (SI-Einheiten) EN (DIN) / JIS PTFE 761,5 73,0 77,5 87,5 87,5 94,5 115,5 131,5 154,5 186,5 206,5 Erdungsscheiben DN 15…250 (½…10") können für alle lieferbaren Flanschnormen/Druckstufen eingesetzt werden.
-
Seite 33: Gewicht
Proline Promag 53E Abmessungen (US-Einheiten) ASME PTFE ½" 0,63 1,69 2,42 2,87 0,26 0,08 1" 1,02 2,44 3,05 3,44 1½" 1,61 3,23 3,98 4,06 2" 2,05 3,98 4,55 4,25 3" 3,15 5,16 6,08 5,31 4" 4,09 6,14 7,34 6,02 6"... - Seite 34 Proline Promag 53E Gewichtsangaben in kg Nennweite Getrenntausführung (ohne Kabel) Messaufnehmer Messumformer EN (DIN) ASME [mm] [inch] PN 6 PN 10 PN 16 PN 40 Class 150 Wandgehäuse ½" – – – 1" – – – – – – –...
-
Seite 35: Messrohrspezifikationen
Proline Promag 53E Messrohrspezifikationen Nennweite Druckstufe Innendurchmesser EN (DIN) ASME PTFE [mm] [inch] [bar] [lbs] [mm] [inch] ½" PN 40 Cl. 150 0,55 1" PN 40 Cl. 150 1,02 – PN 40 – 1,34 1½" PN 40 Cl. 150 1,57 2"... -
Seite 36: Prozessanschlüsse
Proline Promag 53E Prozessanschlüsse Flanschanschluss: • EN 1092-1 (DIN 2501), DN 300 (12") Form A, DN 350 (14") Form B (Abmessungen nach DIN 2501, DN 65 PN 16 und DN 600 (24") PN 16 ausschließlich nach EN 1092-1) •... -
Seite 37: Zertifikate Und Zulassungen
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)". -
Seite 38: Zertifizierung Foundation Fieldbus
Proline Promag 53E Zertifizierung Das Durchflussgerät hat alle durchgeführten Testprozeduren erfolgreich bestanden und ist durch die FOUNDATION Fieldbus Fieldbus Foundation zertifiziert und registriert. Das Messgerät erfüllt somit alle Anforderungen der nachfolgend genannten Spezifikationen: • Zertifiziert nach der FOUNDATION Fieldbus-Spezifikation • Das Messgerät erfüllt alle Spezifikationen des FOUNDATION Fieldbus H1 •... -
Seite 39: Bestellinformationen
Proline Promag 53E Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com → Land wählen → Messgeräte → Gerät wählen → Erweiterte Funktionen: Produktkonfiguration • Bei Ihrer Endress+Hauser Vertriebszentrale: www.endress.com/worldwide Hinweis! Produktkonfigurator – das Tool für individuelle Produktkonfiguration •... - Seite 40 www.addresses.endress.com...
