Montage
!
!
22
3.2.7
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfuso-
ren und Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1.
Durchmesserverhältnis d/D ermitteln.
2.
Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°

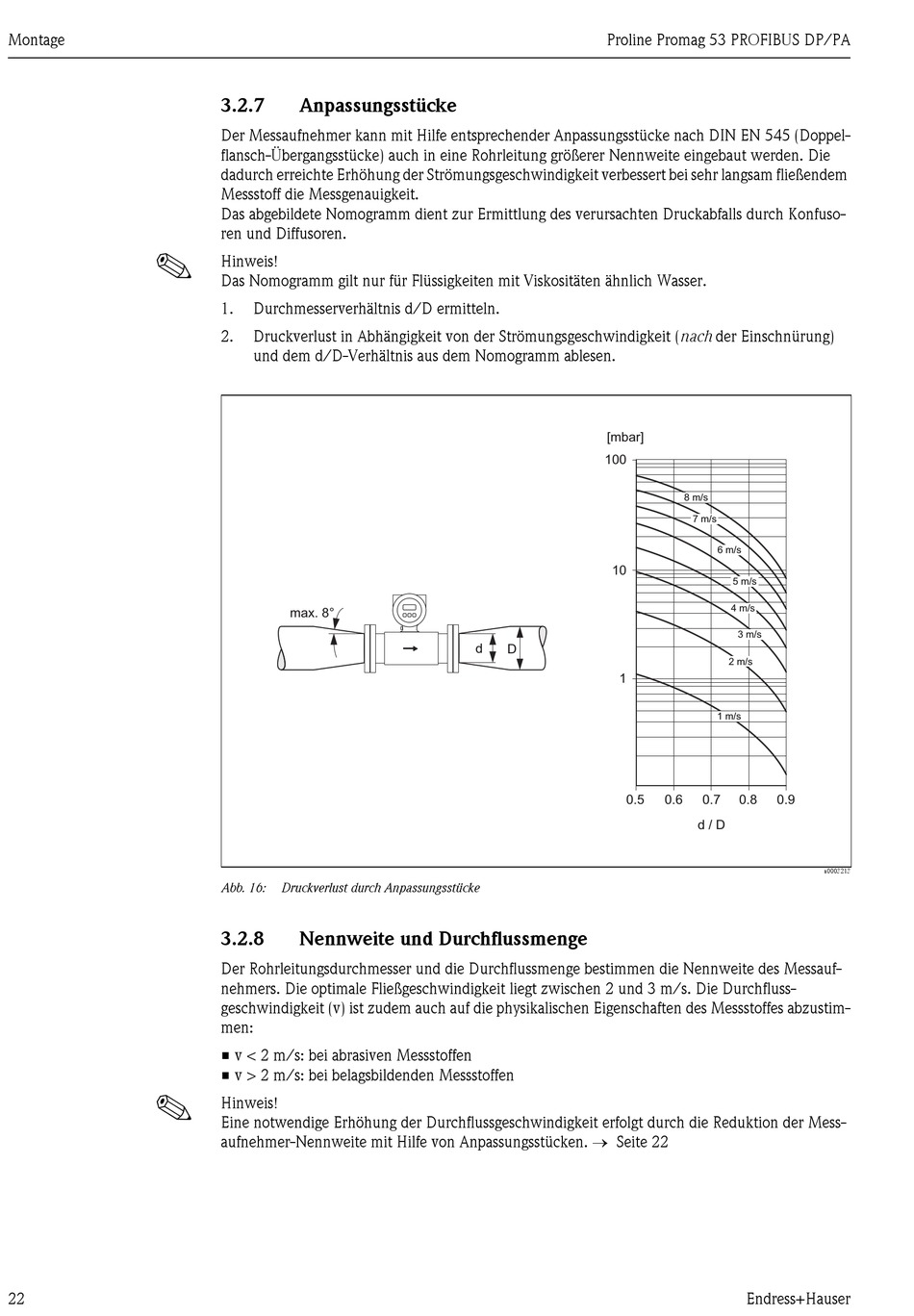

Abb. 16:
Druckverlust durch Anpassungsstücke
3.2.8
Nennweite und Durchflussmenge
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messauf-
nehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2 und 3 m/s. Die Durchfluss-
geschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustim-
men:
• v < 2 m/s: bei abrasiven Messstoffen
• v > 2 m/s: bei belagsbildenden Messstoffen
Hinweis!
Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der Mess-
aufnehmer-Nennweite mit Hilfe von Anpassungsstücken. → Seite 22
Proline Promag 53 PROFIBUS DP/PA
[mbar]
100
10
d
D
1
0.5
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6
0.7
0.8
0.9
d / D
a0003213
Endress+Hauser
