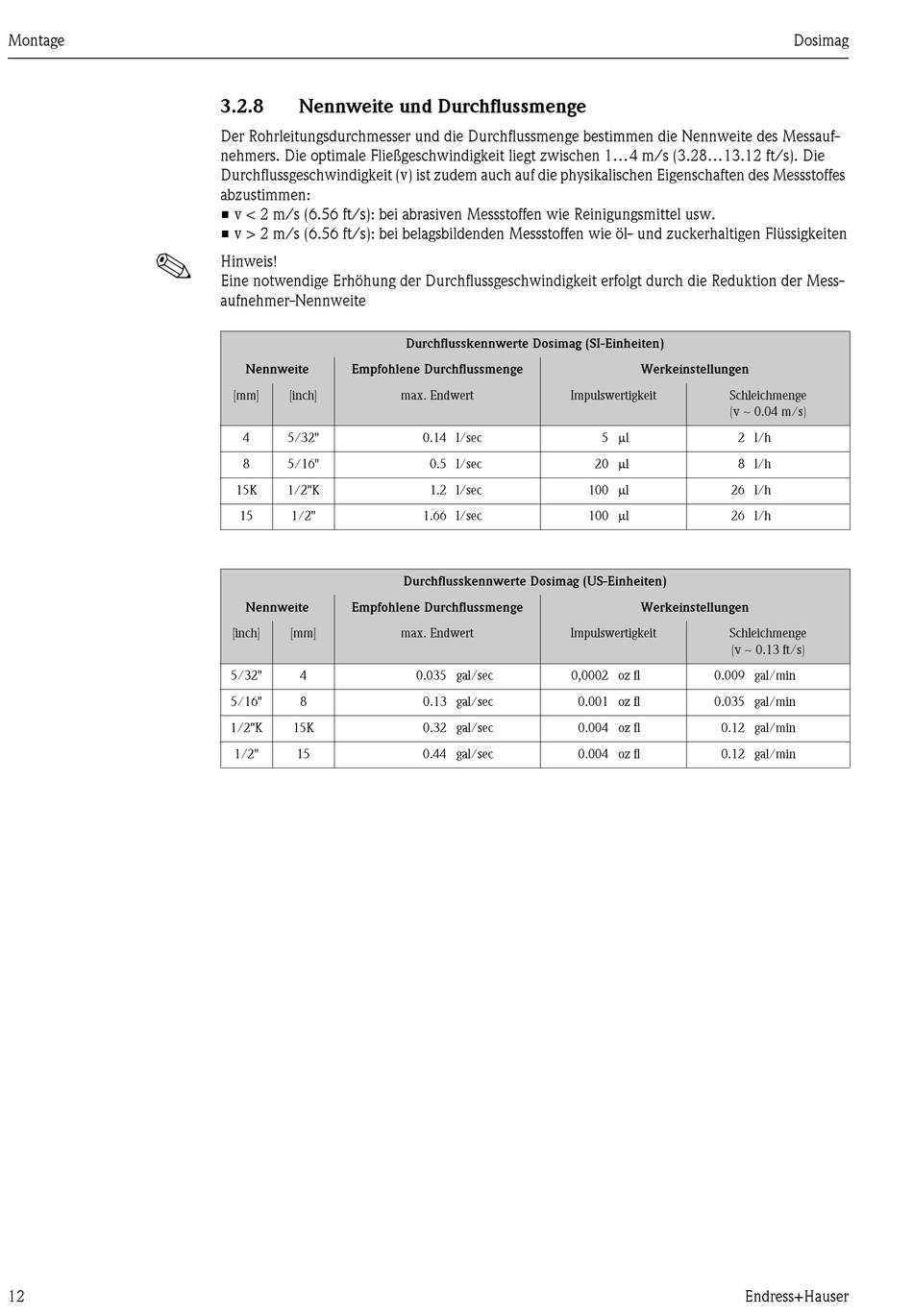

3.2.8

Nennweite und Durchflussmenge

Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messauf-
nehmers. Die optimale Fließgeschwindigkeit liegt zwischen 1...4 m/s (3.28...13.12 ft/s). Die
Durchflussgeschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes
abzustimmen:
• v < 2 m/s (6.56 ft/s): bei abrasiven Messstoffen wie Reinigungsmittel usw.
• v > 2 m/s (6.56 ft/s): bei belagsbildenden Messstoffen wie öl- und zuckerhaltigen Flüssigkeiten
Hinweis!
Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der Mess-
aufnehmer-Nennweite
Nennweite Empfohlene Durchflussmenge
[mm] [inch]
4 5/32"
8 5/16"
15K 1/2"K
15 1/2"
Nennweite Empfohlene Durchflussmenge
[inch] [mm]
5/32" 4
5/16" 8
1/2"K 15K
1/2" 15
Durchflusskennwerte Dosimag (SI-Einheiten)
max. Endwert Impulswertigkeit
0.14 l/sec
0.5 l/sec
1.2 l/sec
1.66 l/sec
Durchflusskennwerte Dosimag (US-Einheiten)
max. Endwert Impulswertigkeit
0.035 gal/sec 0,0002 oz fl
0.13 gal/sec
0.32 gal/sec
0.44 gal/sec
Werkeinstellungen
Schleichmenge
(v ~ 0.04 m/s)
5 µl
2 l/h
20 µl
8 l/h
100 µl
26 l/h
100 µl
26 l/h
Werkeinstellungen
Schleichmenge
(v ~ 0.13 ft/s)
0.009 gal/min
0.001 oz fl 0.035 gal/min
0.004 oz fl 0.12 gal/min
0.004 oz fl 0.12 gal/min
