Instandhaltung
Demontage
2.
®
10.3
Demontage
10.3.1

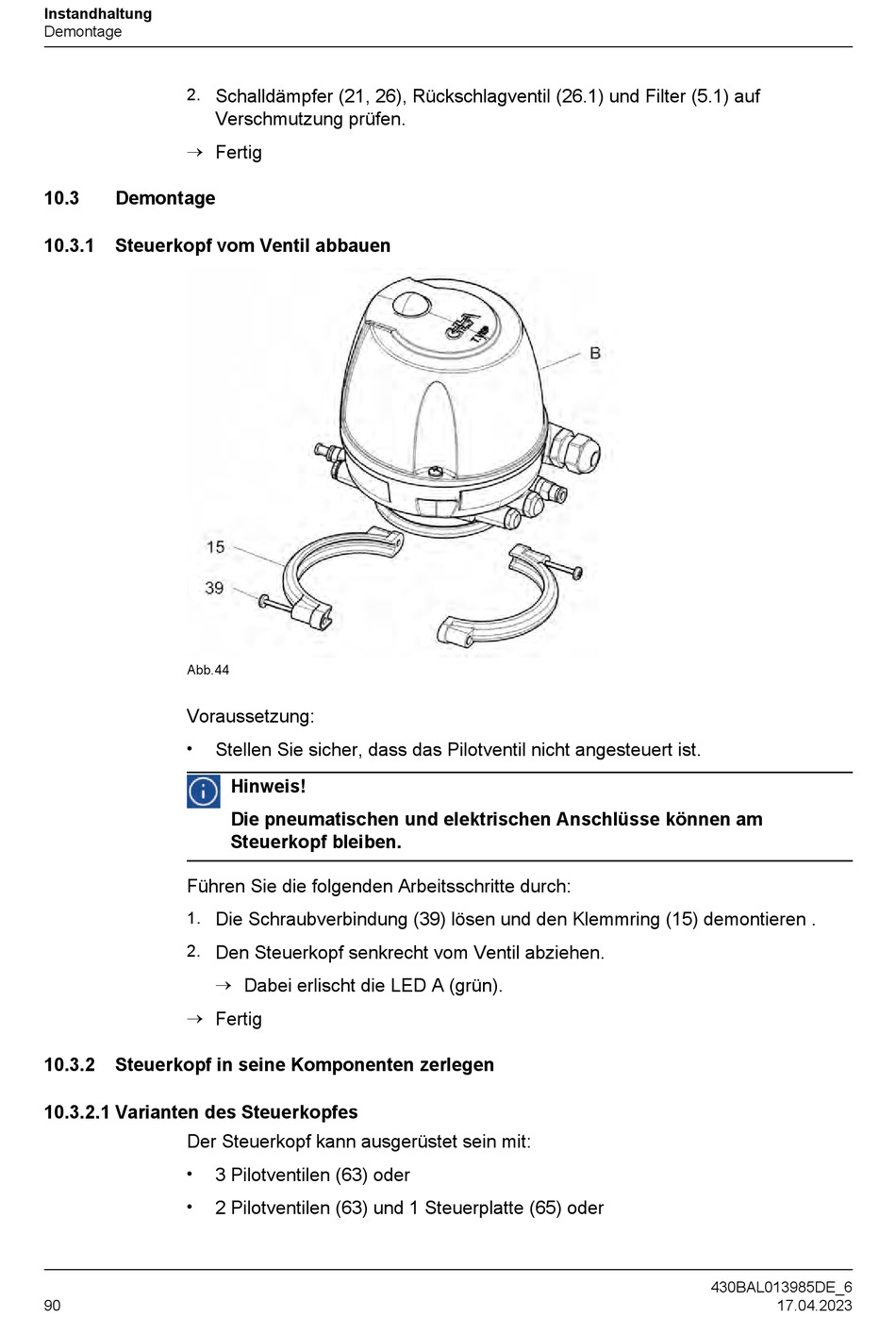

Steuerkopf vom Ventil abbauen
Abb.44
Voraussetzung:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
®
10.3.2
Steuerkopf in seine Komponenten zerlegen
10.3.2.1 Varianten des Steuerkopfes
Der Steuerkopf kann ausgerüstet sein mit:
•
•
90
Schalldämpfer (21, 26), Rückschlagventil (26.1) und Filter (5.1) auf
Verschmutzung prüfen.
Fertig
Stellen Sie sicher, dass das Pilotventil nicht angesteuert ist.
Hinweis!
Die pneumatischen und elektrischen Anschlüsse können am
Steuerkopf bleiben.
Die Schraubverbindung (39) lösen und den Klemmring (15) demontieren .
Den Steuerkopf senkrecht vom Ventil abziehen.
®
Dabei erlischt die LED A (grün).
Fertig
3 Pilotventilen (63) oder
2 Pilotventilen (63) und 1 Steuerplatte (65) oder
