6.4.1
Elektrische Verkabelung 24V DC

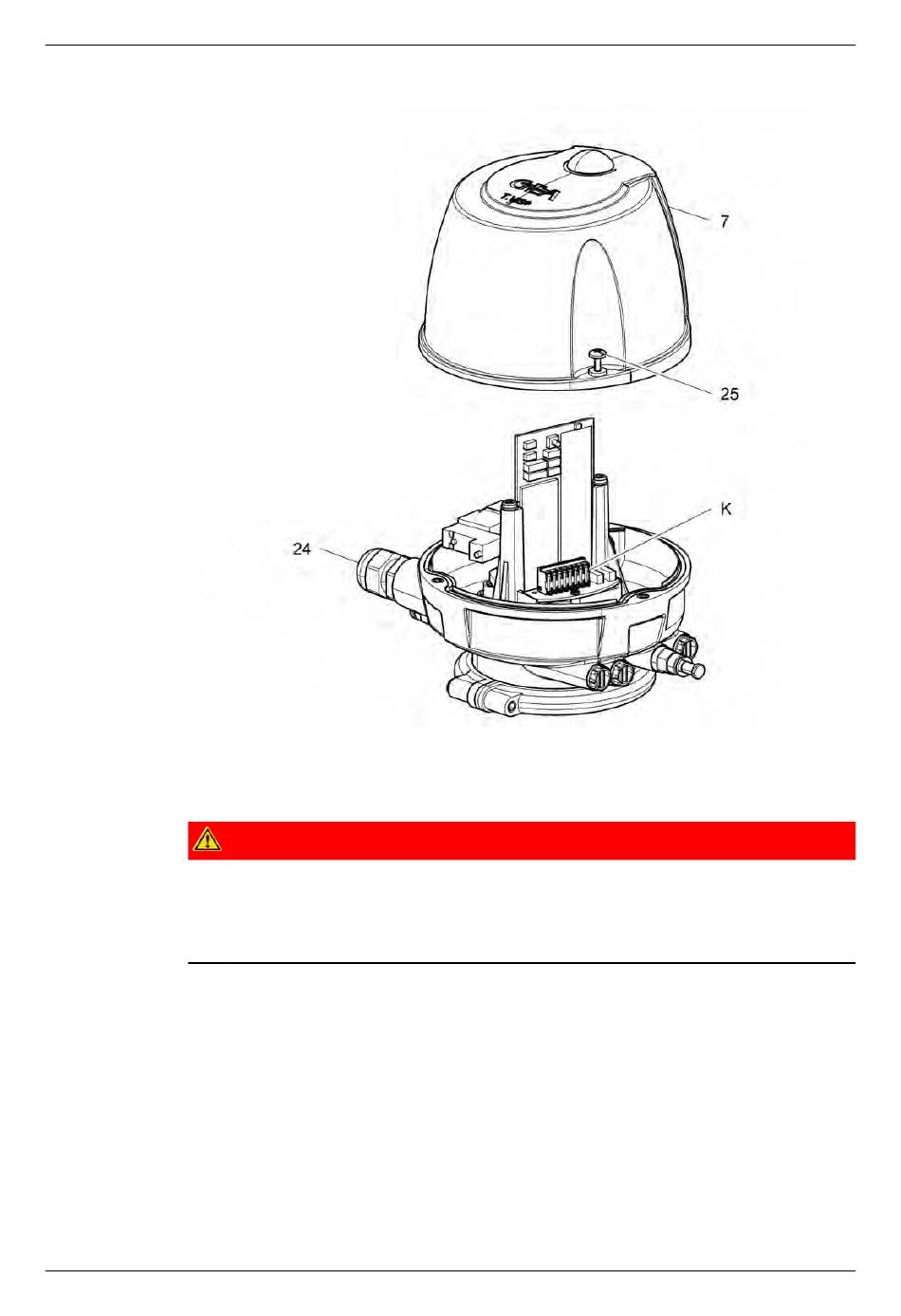

Abb.10
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
430BAL014475DE_3
30.11.2023
Gefahr!
Elektroarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.
Vor jedem elektrischen Anschließen die erlaubte Betriebsspannung
überprüfen.
►
Zylinderschrauben (25) lösen und Haube (7) abnehmen.
Kabel (Ø6-12 mm) durch Kabelverschraubung (24) einführen und im
Steuerkopf an den Klemmen (K) entsprechend dem Anschlussplan
anschließen. Adern mit Aderendhülse verwenden, max. 1,5 mm².
Kabel in der Kabelverschraubung mit einem Drehmoment von 2,5 Nm
fixieren.
Montage und Installation
Elektrischer Anschluss
31
