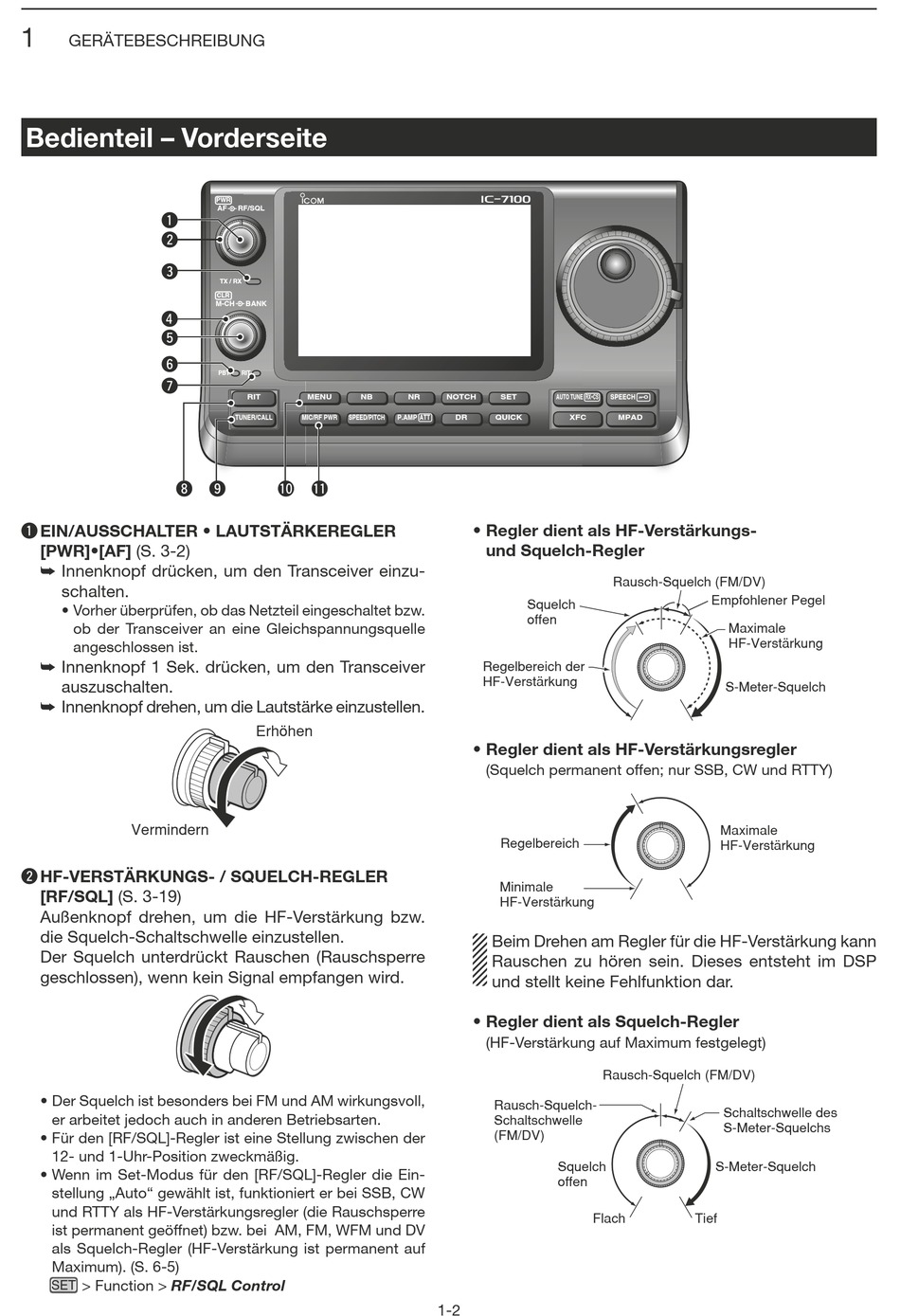

GERÄTEBESCHREIBUNG
Bedienteil – Vorderseite
q
w
e
r
t
y
u
i o
q
(S. 3-2)
¯ Innenknopf drücken, um den Transceiver einzu-
schalten.
ob der Transceiver an eine Gleichspannungsquelle
angeschlossen ist.
¯ Innenknopf 1 Sek. drücken, um den Transceiver
auszuschalten.
¯ Innenknopf drehen, um die Lautstärke einzustellen.
Vermindern
w HF-VERSTÄRKUNGS- / SQUELCH-REGLER
[RF/SQL] (S. 3-19)
Außenknopf drehen, um die HF-Verstärkung bzw.
die Squelch-Schaltschwelle einzustellen.
Der Squelch unterdrückt Rauschen (Rauschsperre
geschlossen), wenn kein Signal empfangen wird.
er arbeitet jedoch auch in anderen Betriebsarten.
12- und 1-Uhr-Position zweckmäßig.
stellung „Auto" gewählt ist, funktioniert er bei SSB, CW
und RTTY als HF-Verstärkungsregler (die Rauschsperre
ist permanent geöffnet) bzw. bei AM, FM, WFM und DV
als Squelch-Regler (HF-Verstärkung ist permanent auf
Maximum). (S. 6-5)
> Function > RF/SQL Control
SET
PWR
AF RF/SQL
TX / RX
CLR
M-CH BANK
PBT RIT
RIT MENU NB
TUNER/CALL MIC/RF PWR SPEED/PITCH
!0 !1
Erhöhen
i7100
NR NOTCH SET AUTO TUNE RX
P.AMP ATT DR QUICK
und Squelch-Regler
Squelch
offen
Regelbereich der
HF-Verstärkung
(Squelch permanent offen; nur SSB, CW und RTTY)
Regelbereich
Minimale
HF-Verstärkung
Beim Drehen am Regler für die HF-Verstärkung kann
Rauschen zu hören sein. Dieses entsteht im DSP
und stellt keine Fehlfunktion dar.
(HF-Verstärkung auf Maximum festgelegt)
Rausch-Squelch-
Schaltschwelle
(FM/DV)
Squelch
-
offen
1-2
CS SPEECH
XFC MPAD
Rausch-Squelch (FM/DV)
Empfohlener Pegel
Maximale
HF-Verstärkung
S-Meter-Squelch
Maximale
HF-Verstärkung
Rausch-Squelch (FM/DV)
Schaltschwelle des
S-Meter-Squelchs
S-Meter-Squelch
Flach Tief
