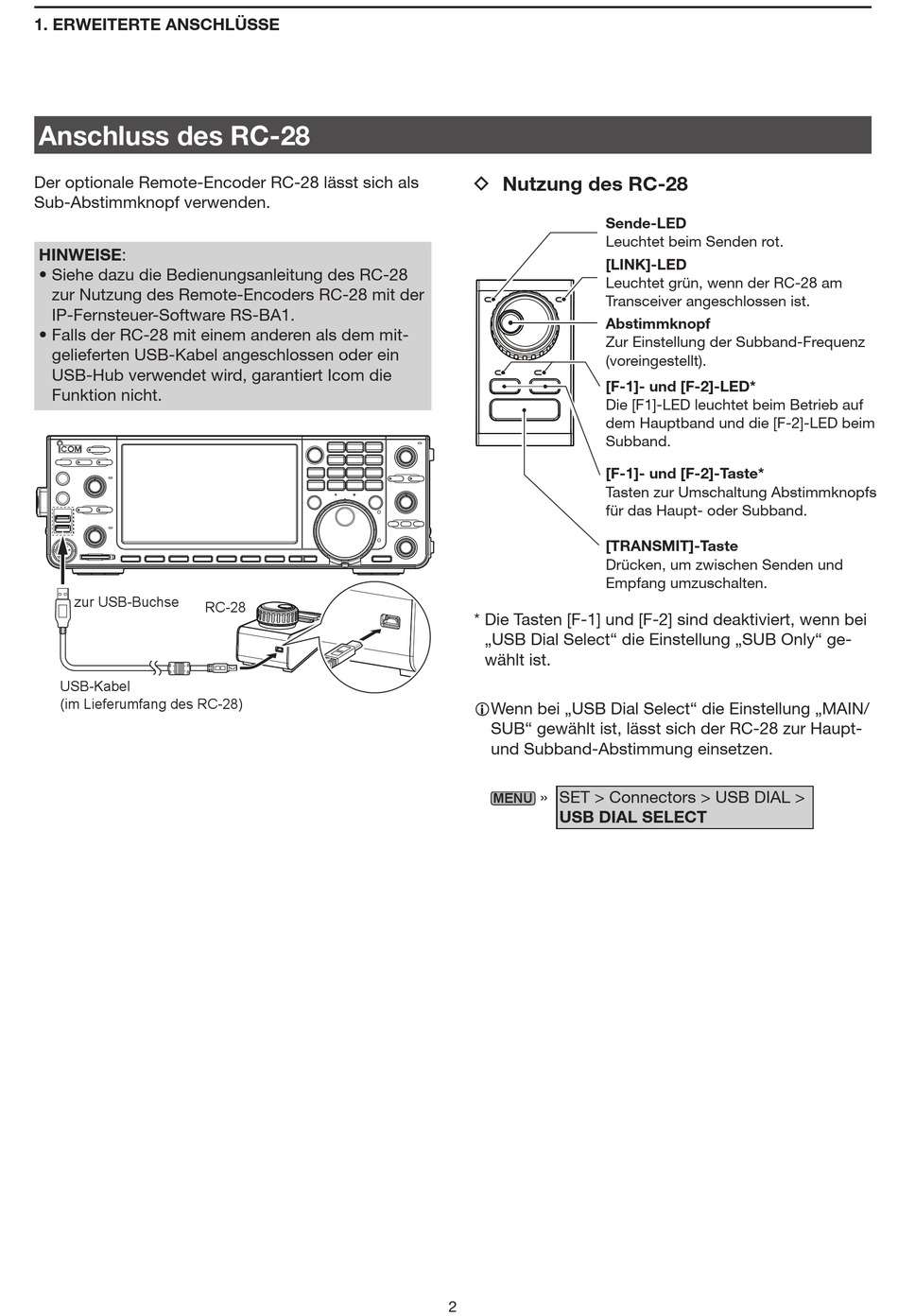

Anschluss Des Rc-28; Nutzung Des Rc-28 - Icom IC-7610 Einleitung

1. ERWEITERTE ANSCHLÜSSE

Anschluss des RC-28

Der optionale Remote-Encoder RC-28 lässt sich als
Sub-Abstimmknopf verwenden.
HINWEISE:
• Siehe dazu die Bedienungsanleitung des RC-28
zur Nutzung des Remote-Encoders RC-28 mit der
IP-Fernsteuer-Software RS-BA1.
• Falls der RC-28 mit einem anderen als dem mit-
gelieferten USB-Kabel angeschlossen oder ein
USB-Hub verwendet wird, garantiert Icom die
Funktion nicht.
zur USB-Buchse
USB-Kabel
(im Lieferumfang des RC-28)
RC-28
D Nutzung des RC-28
Sende-LED
Leuchtet beim Senden rot.
[LINK]-LED
Leuchtet grün, wenn der RC-28 am
Transceiver angeschlossen ist.
Abstimmknopf
Zur Einstellung der Subband-Frequenz
(voreingestellt).
[F-1]- und [F-2]-LED*
Die [F1]-LED leuchtet beim Betrieb auf
dem Hauptband und die [F-2]-LED beim
Subband.
[F-1]- und [F-2]-Taste*
Tasten zur Umschaltung Abstimmknopfs
für das Haupt- oder Subband.
[TRANSMIT]-Taste
Drücken, um zwischen Senden und
Empfang umzuschalten.
* Die Tasten [F-1] und [F-2] sind deaktiviert, wenn bei
„USB Dial Select" die Einstellung „SUB Only" ge-
wählt ist.
L Wenn bei „USB Dial Select" die Einstellung „MAIN/
SUB" gewählt ist, lässt sich der RC-28 zur Haupt-
und Subband-Abstimmung einsetzen.
» SET > Connectors > USB DIAL >
MENU
USB DIAL SELECT
2
