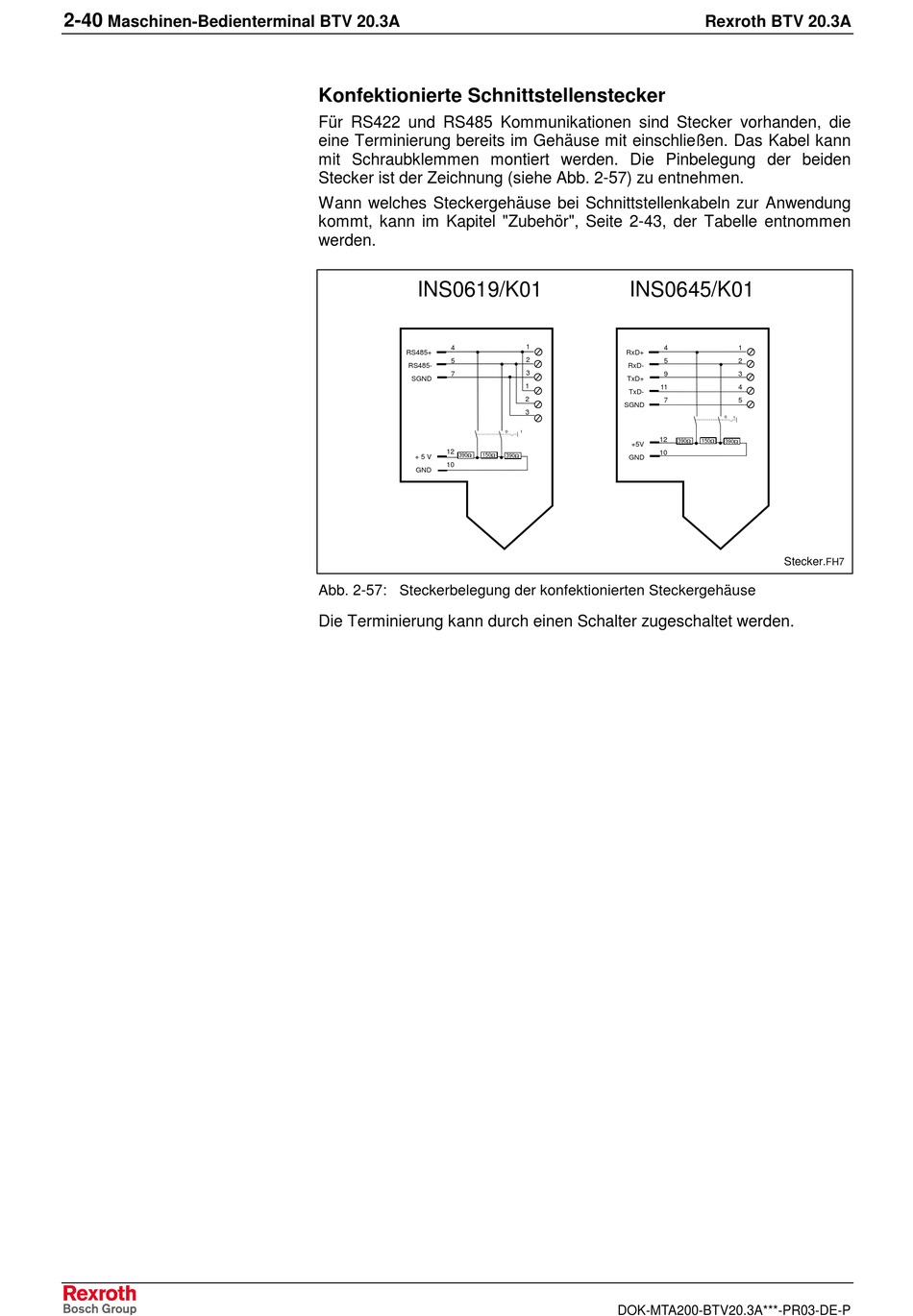

2-40
Maschinen-Bedienterminal BTV 20.3A
Konfektionierte Schnittstellenstecker
Für RS422 und RS485 Kommunikationen sind Stecker vorhanden, die
eine Terminierung bereits im Gehäuse mit einschließen. Das Kabel kann
mit Schraubklemmen montiert werden. Die Pinbelegung der beiden
Stecker ist der Zeichnung (siehe Abb. 2-57) zu entnehmen.
Wann welches Steckergehäuse bei Schnittstellenkabeln zur Anwendung
kommt, kann im Kapitel "Zubehör", Seite 2-43, der Tabelle entnommen
werden.
INS0619/K01
4
RS485+
5
RS485-
7
SGND
12
150W
+ 5 V
390W
10
GND
Abb. 2-57: Steckerbelegung der konfektionierten Steckergehäuse
Die Terminierung kann durch einen Schalter zugeschaltet werden.
INS0645/K01
1
4
RxD+
2
5
RxD-
3
9
TxD+
1
11
TxD-
2
7
SGND
3
0
1
12
+5V
10
390W
GND
DOK-MTA200-BTV20.3A***-PR03-DE-P
Rexroth BTV 20.3A
1
2
3
4
5
0
1
390W
150W
390W
Stecker.
