Inhaltszusammenfassung für Bosch MATRIX Terminal 6000 M6L

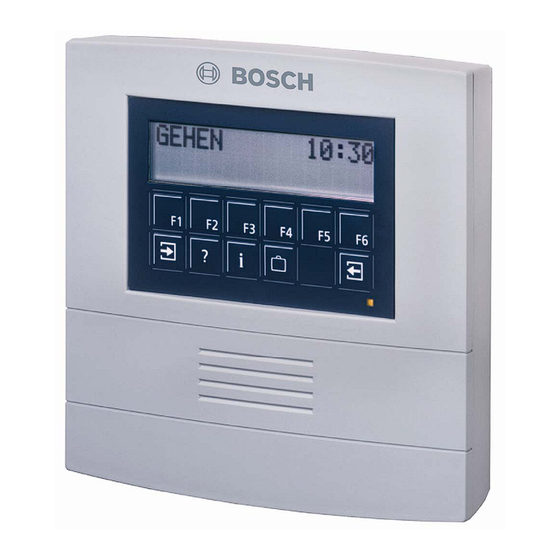

- Seite 1 MATRIX Terminal 6000 M6L de Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Montage Terminal-Aufbau Abmessungen Öffnen und Schließen des Terminals Montagevorbereitung Montage bei Unterputz-Verkabelung Schrägpult Schrägpult mit 230 V-Versorgungsspannung Anschluss Externe Anschlüsse Spannungsversorgung LAN-Schnittstelle RS485/RS232-Schnittstelle SubBus-Schnittstelle Relais-Ausgänge (Türöffner) Digitale Eingänge Inbetriebnahme Optische Anzeigen Speichererweiterung 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... - Seite 3 MATRIX Terminal 6000 Wartung Wartung und Störungssuche 5.1.1 Sicherung SI 301 5.1.2 Allgemeines zum Batteriewechsel 5.1.3 Austausch der Pufferbatterie Manipulationssicherung Reset-Taster Technische Daten Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12...
-
Seite 4: Allgemeines
Bosch Sicherheitssysteme übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenen Informationen frei von fremden Schutzrechten sind. Bosch Sicherheitssysteme erteilt mit diesem Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte. Ohne Genehmigung von Bosch Sicherheitssysteme ist es nicht gestattet, dieses Handbuch oder Teile daraus, außer für den eigenen Gebrauch, nachzudrucken, zu vervielfältigen oder... -
Seite 5: Vorwort
Mensch und Tier oder die Beschädigung von Betriebseinrichtungen möglich ist, muss dies durch zusätzliche Sicherheitsmaßnahmen (Endschalter, Schutzvorrichtungen usw.) verhindert werden. Vor dem Öffnen des Geräts ist stets die Versorgungsspannung abzuschalten und durch Nachmessen sicherzustellen, dass das Gerät spannungslos ist. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 6: Weitere Informationsquellen
Zum Anschluss von Sub-Geräten stehen ein DCW- und ein RS485-Bus zur Verfügung. Die Speicherkapazität kann mit einer Compact Flash-Speicherkarte erweitert werden. Das Terminal dient als Controller für die Sub-Busse Hinweis: Der DCW-Bus wird nicht unterstützt! 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 7: Lieferumfang
F 1 x Isolierschlauch B Installationshandbuch (plus 1 x Bohrschablone) C 1 x Kabelbinder D 2 x Dübel (6 mm) Montage-Zubehör (optional) a Schrägpult mit/ohne Netzteil oder PoE b Schrägpult mit 230 V-Spannungsversorgung c Front-Arretierung Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 8: Montage
MATRIX Terminal 6000 Montage Terminal-Aufbau Das Terminal besteht aus einem Gehäuseoberteil und einem Gehäuseunterteil. Oberteil Unterteil 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 9: Abmessungen
MATRIX Terminal 6000 Abmessungen 176,3 mm Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 10: Öffnen Und Schließen Des Terminals
Liegt das Gehäuseoberteil auf dem Gehäuseunterteil auf, lässt sich das Gerät durch einen gleichmäßigen Druck auf die rechte und linke Seite des Gehäuseoberteils schließen. Das richtige Schließen ist durch ein Einrasten zu hören. 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 11: Montagevorbereitung
Um eine gegenseitige Beeinflussung auszuschließen, darf der Montageabstand zwischen zwei Geräten mit berührungslosen Lesern einen Mindestabstand nicht unterschreiten. Dieser Mindestabstand hängt von den örtlichen Gegebenheiten ab. Er sollte auf jeden Fall mehr als 50 cm betragen. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 12: Montage Bei Unterputz-Verkabelung
3. Stecken Sie nun die beiliegenden Dübel in die Bohrungen. 4. Ziehen Sie die Anschlusskabel vor dem Anschrauben durch die Öffnung in der Rückwand. 5. Schrauben Sie das Gerät mit den beiliegenden Schrauben an die Wand und richten Sie es aus. 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 13: Schrägpult
4. Ziehen Sie zunächst die Anschlusskabel durch die Öffnung in der Rückwand. 5. Stecken Sie danach die Kabel durch die Öffnung in der Rückwand des Terminals. 6. Schrauben Sie das Terminal nun mit den beiliegenden Schrauben auf das Schrägpult. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 14: Schrägpult Mit 230 V-Versorgungsspannung
Elektrofachkraft vorgenommen werden. Für den Versorgungsstromkreis dieses Netzteils müssen bauseits eine leicht zugängliche und geeignete Trennvorrichtung mit einem Mindestkontaktabstand von 3 mm und ein Sicherungs- element zum Schutz gegen Kurzschluss vorhanden sein. 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 15: Anschluss
Spannungsversorgung 24 V-Terminals Die Spannungsversorgung erfolgt über den Steckverbinder ST506. Hier muss eine Spannung von 16 V ..36 VDC (Gleichspannung) oder 16 V ..24 VAC (Wechselspannung) angeschlossen werden. Power ST506 Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 16: Lan-Schnittstelle
MATRIX Terminal 6000 LAN-Schnittstelle Die LAN-Schnittstelle entspricht dem Ethernet-Standard IEEE 802.3 . Das CAT5-Kabel mit RJ45-Stecker wird direkt in den LAN-Anschluss oben rechts auf der Basisbaugruppe gesteckt. 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 17: Rs485/Rs232-Schnittstelle
Es können bis zu 31 RS485-Sub-Geräte, davon max. 16 Leser, angeschlossen werden. Dabei ist zu beachten, dass die Gesamtstromaufnahme der Sub-Terminals nicht die Leistung des Terminals bzw. des externen Netzteils überschreitet. RS485 RS232 ST507 ST508 Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 18: Subbus-Schnittstelle
Dabei ist zu beachten, dass die Gesamtstromaufnahme der Sub-Terminals nicht die Leistung des Terminals bzw. des Netzteils überschreitet. Die Abschlusswiderstände müssen abgeschaltet sein. Dazu wird der zweipolige Schalter SW603 auf "OFF" gestellt. Hinweis: Der DCW-Bus wird nicht unterstützt! 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 19: Relais-Ausgänge (Türöffner)
10 VDC bzw. 9 VAC passiv bei 4 VDC bzw. 4 VAC externe Spannung Die Eingänge haben eine gemeinsame Masse (InK). Deshalb sollten nach Möglichkeit alle Eingänge mit derselben Spannung (AC oder DC) versorgt werden. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 20: Inbetriebnahme
Betrieb des Terminals wird gestoppt. Ein manueller Reset wurde ausgelöst. LED 401 Bedeutung Daten werden gesendet blinkt oder empfangen. LED 402 Bedeutung Gegenstelle vorhanden LED 601 Bedeutung Daten werden gesendet oder empfangen. 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 21: Speichererweiterung
Mit einer optionalen Speichererwei- terung kann die Kapazität auf 10 000 oder auf 100 000 Mitarbeiter erhöht werden. Achtung: Bevor die Karte eingesteckt bzw. getauscht wird, muss die Versorgungsspannung abgeschaltet werden! Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 22: Wartung
Für den Fall, dass die Sicherung SI 301 auf der Basiskarte (siehe ) ersetzt werden muss, befindet sich eine Ersatzsicherung unten rechts auf der Basisbaugruppe (siehe Die Verwendung anderer Sicherungen ist nicht zulässig! 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 23: Allgemeines Zum Batteriewechsel
Batterie kann dann leicht aus dem Halter herausgezogen werden. Die neue Batterie kann nach dem Wegdrücken des Sicherungswinkels auf die gleiche Art in den Halter hineingeschoben werden. Achten Sie dabei auf die richtige Polung! Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... -
Seite 24: Manipulationssicherung
Das Terminal ist zur Abwehr gegen unberechtigte Eingriffe durch eine Lichtschranke gesichert. Reset-Taster Der Reset-Taster dient zum Auslösen eines manuellen Resets. Benutzen Sie für die Betätigung am besten ein stabförmiges Werkzeug (Schraubendreher. etc.). 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 25: Technische Daten
Anschlusskabel einem Querschnitt von max. 1 mm angeschlossen werden (siehe Allgemeine Installationsrichtlinien). Betriebstemperaturbereich: -20°C bis +50°C Umweltbedingungen Lagertemperaturbereich: -20°C bis +70°C Feuchtigkeitsbereich: 0 bis 80%, nicht kondensierend Allgemeine Auslegung EN60950-1, Schutzklasse III Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.423 | 1.0 | 2011.12... - Seite 26 DIN EN 61000-6-3 Störaussendung von Geräten im Wohnbereich Abmessung (B x H x T) 176 x 176 x 55 mm Gehäusefarbe RAL 2208005, graublau Gewicht ca. 660 g (abhängig vom Gehäuse und der Bestückung) 610-F.01U.569.423 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme...
