8-10
SERCOS interface-Karte
SEI0131
Board
Revision
X26.1

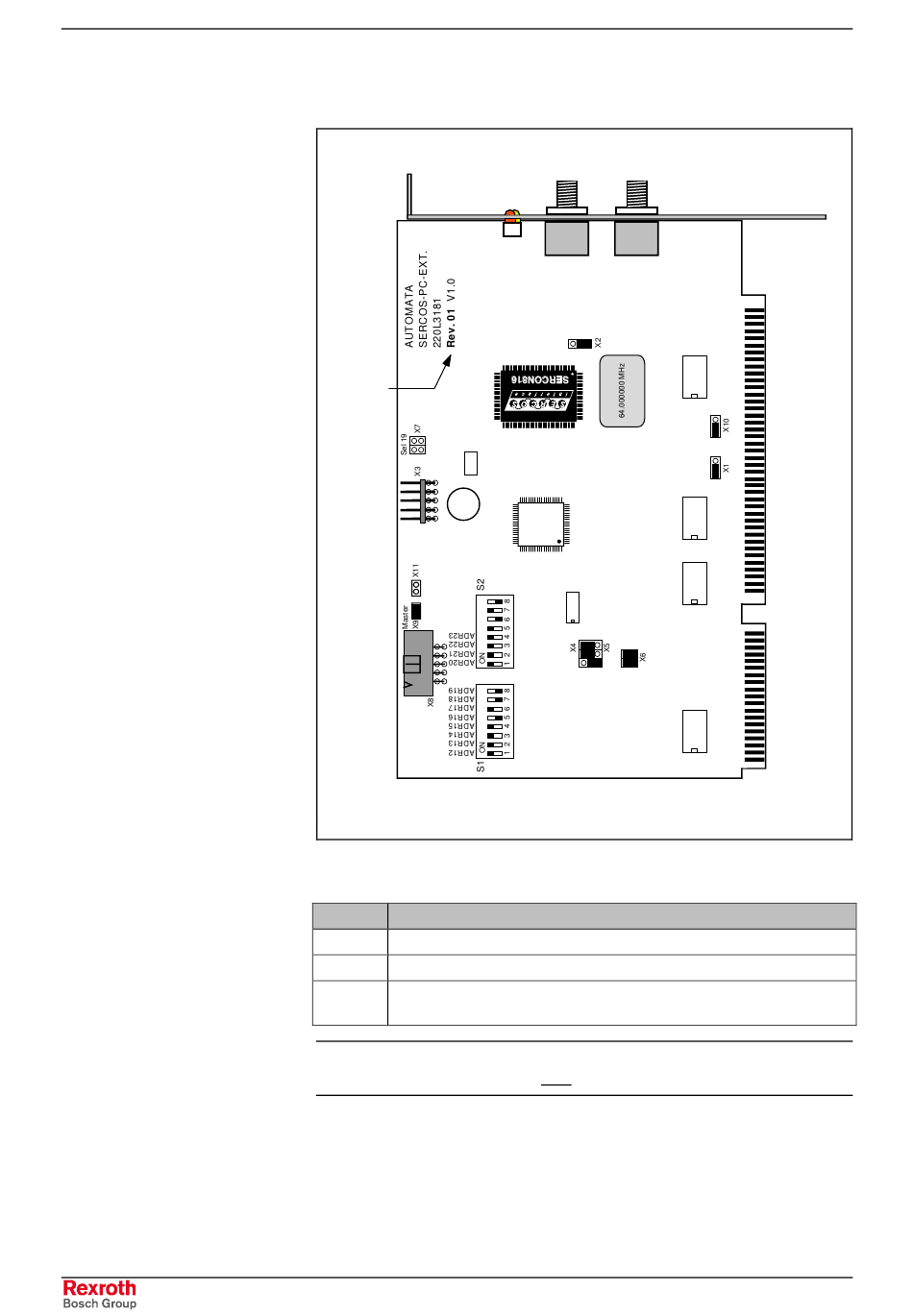

Abb. 8-9:
Kodierung der Master-Karte SEI0131 (1. Ring)
Stecker
Anschluss
X24.1
SERCOS-Sender (TX)
X25.1
SERCOS-Empfänger (RX)
X26.1
Schnittstelle zum Aufbau eines Datenbusses für den Einsatz
von mehreren Ringen
Hinweis: Die beiden Leiterkarten SEI0121 und SEI0131 unterscheiden
sich lediglich durch eine Jumpereinstellung im Block X4 / X5.
X25.1
X24.1
RX
TX
LD1
P3183F01
SEI0131 Rev.01 Interfaces and Coding.eps
DOK-MTA200-BTV20.3A***-PR03-DE-P
Rexroth BTV 20.3A
