Rexroth BTV 20.3A
8.8
Schnittstellen auf dem Slotwinkel
X24.x Sender
X25.x Empfänger
X26.x SERCOS Synchronisations-Schnittstelle
DOK-MTA200-BTV20.3A***-PR03-DE-P
SERCOS Empfänger (RX)
X25.x
SERCOS Sender (TX)
X24.x
Zustandsanzeige DL1
Verzerrung oder Leitungsbruch
im SERCOS LWL-Kreis

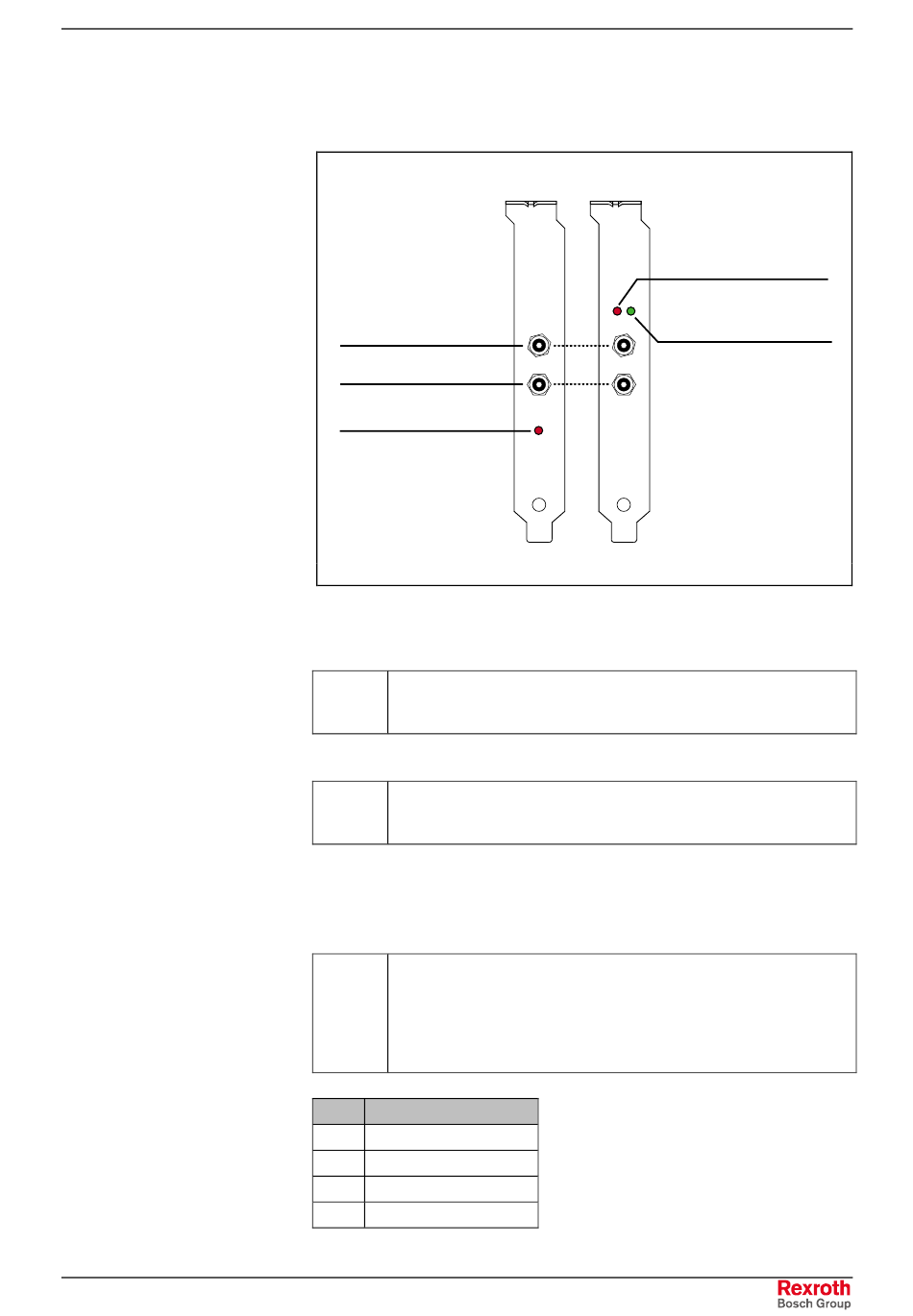

Abb. 8-12: Slotwinkel der SERCOS interface-Karte
X24.1
Sender SERCOS-Masterkarte (1. Ring)
X24.2
Sender SERCOS-Slavekarte (2. Ring)
X24.3
Sender SERCOS-Slavekarte (3. Ring)
X25.1
Empfänger SERCOS-Masterkarte (1. Ring)
X25.2
Empfänger SERCOS-Slavekarte (2. Ring)
X25.3
Empfänger SERCOS-Slavekarte (3. Ring)
Beim
Einsatz
mehrerer
Synchronisation der Karten intern über die SERCOS Sync.-Schnittstelle.
Hierzu dient ein spezielles 10-pol. Flachbandkabel.
X26.1
SERCOS Synchronisations-Schnittstelle SERCOS-Masterkarte
(1. Ring)
X26.2
SERCOS Synchronisations-Schnittstelle SERCOS-Slavekarte
(2. Ring)
X26.3
SERCOS Synchronisations-Schnittstelle SERCOS-Slavekarte
(3. Ring)
Pin
Signalbezeichnung
1
nicht belegt
2
CYC CLK
3-9
nicht belegt
10
GND
SERCOS interface-Karte
SEI011x
SEI012x
Verzerrung oder Leitungsbruch
SERCOS
interface-Karten
8-13
Zustandsanzeige LD1
im SERCOS LWL-Kreis
Zustandsanzeige LD2
LED erlischt, wenn der
Watchdog angesprochen hat
SERCOS-Slotwinkel.eps
erfolgt
die
