Rexroth BTV 20.3A
Anschluss der BTV 20 PLC-Funktionstasten (X12)
SPS-Ready (X5)
COM-Schnittstelle (X16)
DOK-MTA200-BTV20.3A***-PR03-DE-P
SPS-Baugruppen MTS-P01.2 und MTS-P02.2
Ab MTA Software-Version 22VRS gilt:
Zur
Verwendung
der
I/O-Konfigurator von WinPCL die Anschaltung "M-Keys" auszuwählen
(siehe DOK-CONTRL-WINPCL*4VRS-AW01-DE-P oder neuer). Dabei
ist die linke Tastenreihe dem niederwertigen Eingangsbyte und die rechte
Tastenreihe dem höherwertigen Eingangsbyte zugeordnet.
Die MTS-P0*.2 verfügt über 16 Ein- und 16 Ausgänge mit TTL-Pegel.
Somit können die Maschinenbedientasten des BTV 20 (einschließlich
Schlüsselschalter) direkt angeschlossen werden.
Adressierung
Die
Adressierung
der
Schlüsselschalters und der Anzeigen des BTV 20 geschieht durch
Zuweisung je einer logischen Teilnehmernummer für Ein- und Ausgänge
im SPS I/O-Konfigurator.
Hierdurch ergeben sich z. B. folgende Adressen:
• 10 = Logische Teilnehmernummer der Eingänge
• 11 = Logische Teilnehmernummer der Ausgänge

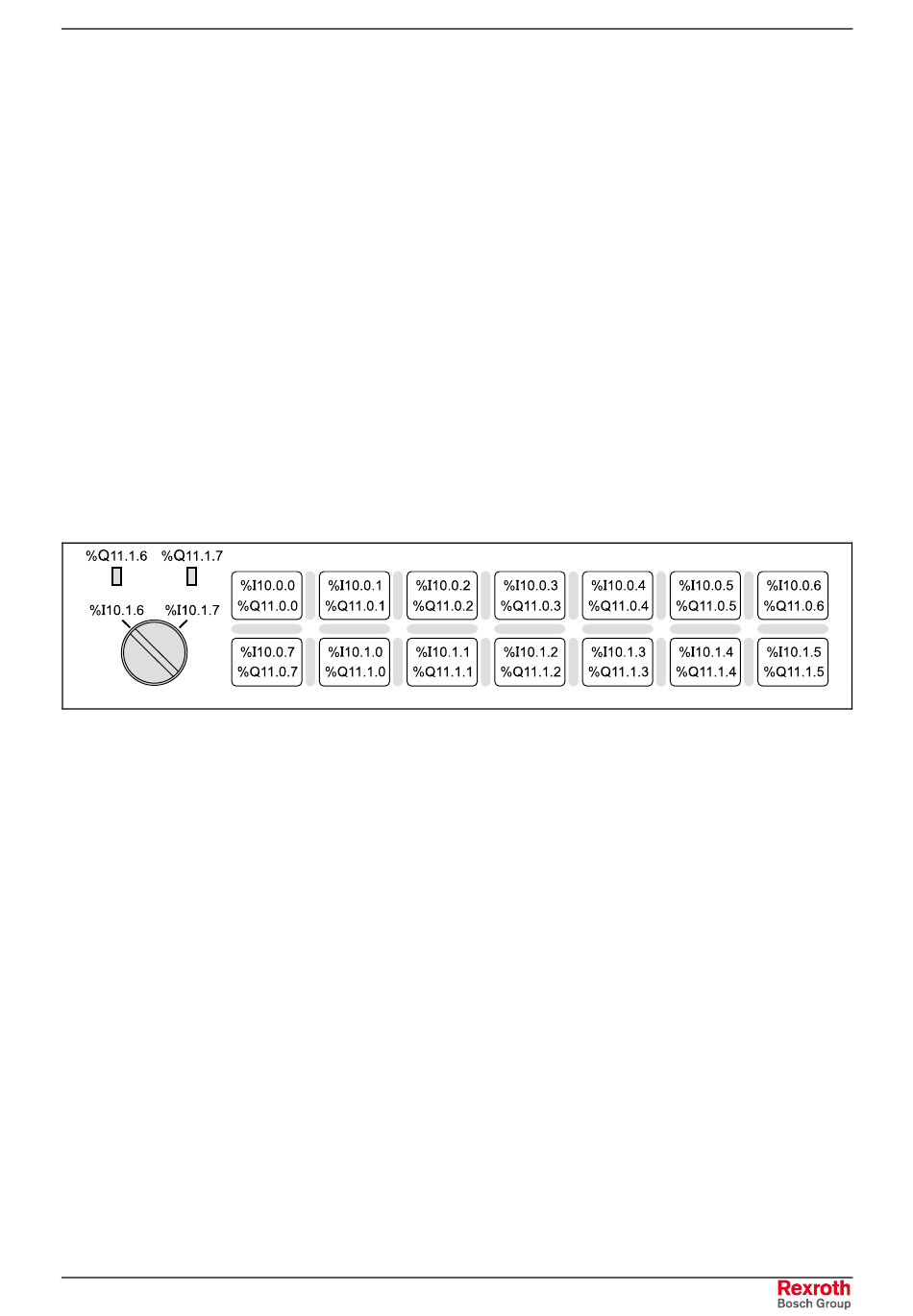

Abb. 9-6:
Ein- und Ausgangsadressen der PLC-Funktionstasten im BTV 20
Der SPS-Ready-Kontakt ist ein Relais-Kontakt, der über einen Hardware-
Watchdog geschlossen wird. Er wird vom laufenden SPS-Programm
ständig
getriggert.
Im
Systemfehler etc.) wird der Kontakt zwangsgeöffnet. Der SPS-Ready-
Kontakt kann z. B. in die Not-Aus-Kette der Maschine verdrahtet werden.
Die Multimode COM-Anwenderschnittstelle wird standardmäßig als
RS232-Schnittstelle ausgeliefert. Die Parametrierung auf RS422/RS485-
Betrieb
erfolgt
durch
Funktionsbausteins OPEN_COM und entsprechende Belegung des
FB-Eingangs
COM.
Programmieranleitung (DOK-CONTRL-SPS*PRO*V18-ANW1-DE-P, bzw.
DOK-CONTRL-WINPCL*04VRS oder neuer).
Maschinenfunktionstasten
PLC-Funktionstasten,
Fehlerfall
(Hardwarefehler,
Programmierung
Näheres
hierzu
finden
9-5
ist
über
den
der
Lampen,
des
LK PEA4_MFK-Tast.FH7
Firmwarefehler,
des
SPS-Standard-
Sie
in
der
SPS-
