3.4
Installation von Speichermodulen
3.5
Batterie
DOK-MTA200-BTV20.3A***-PR03-DE-P
1. Das Speichermodul wie unten gezeigt in den Sockel einsetzen.
Hierzu das Modul um 45° neigen.
2. Das Modul vorsichtig auf dem Sockel nach hinten kippen bis es
einrastet.

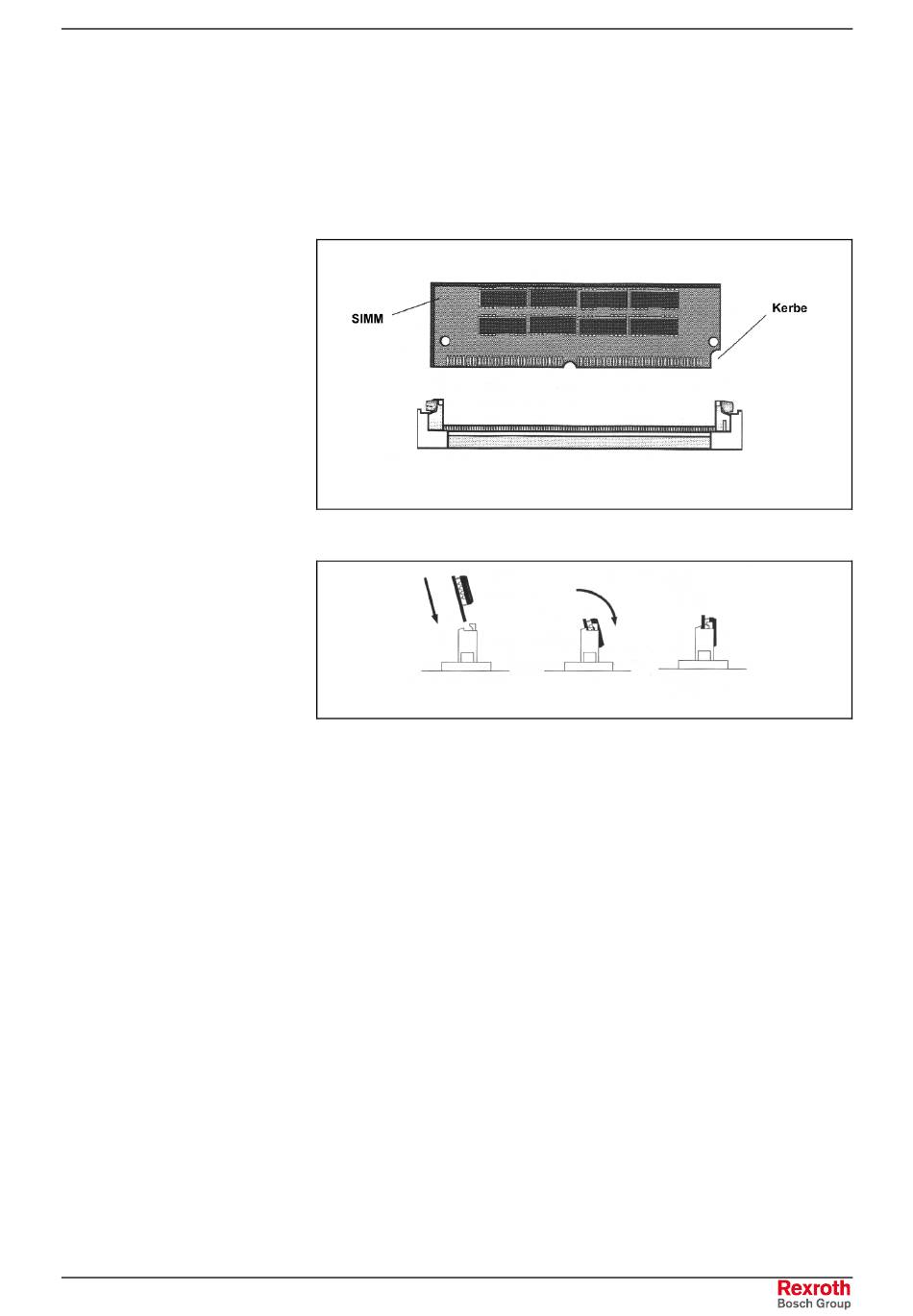

Abb. 3-17: Installation der SIMM Module Zeichnung A
Abb. 3-18: Installation der SIMM Module Zeichnung B
Zum Betrieb der Echtzeituhr, sowie zum Datenerhalt der BIOS-
Einstellungen ist auf der Baugruppe eine Lithium-Batterie installiert. Die
Lebensdauer dieser Batterie beträgt ca. 5 Jahre.
Die Batterie mit der Nennspannung von 3,0 Volt und der Bezeichnung
CR2032 kann unter der Rexroth Indramat Type
BATTERIE LITHIUM 3,0V CR2032
als Ersatzteil bestellt werden.
PC-CPU Konfiguration -33
