PC-CPU Konfiguration -44
4.5
Temporärer Anschluss weiterer IDE-Geräte
Anschluss für Versorgungskabel
Beim
BTV 20.3
besteht
anzuschließen, ohne die Verkabelung der internen HDD zu verändern.
Die folgende Abbildung zeigt den Anschluss für das Versorgungskabel
und den IDE-Port:

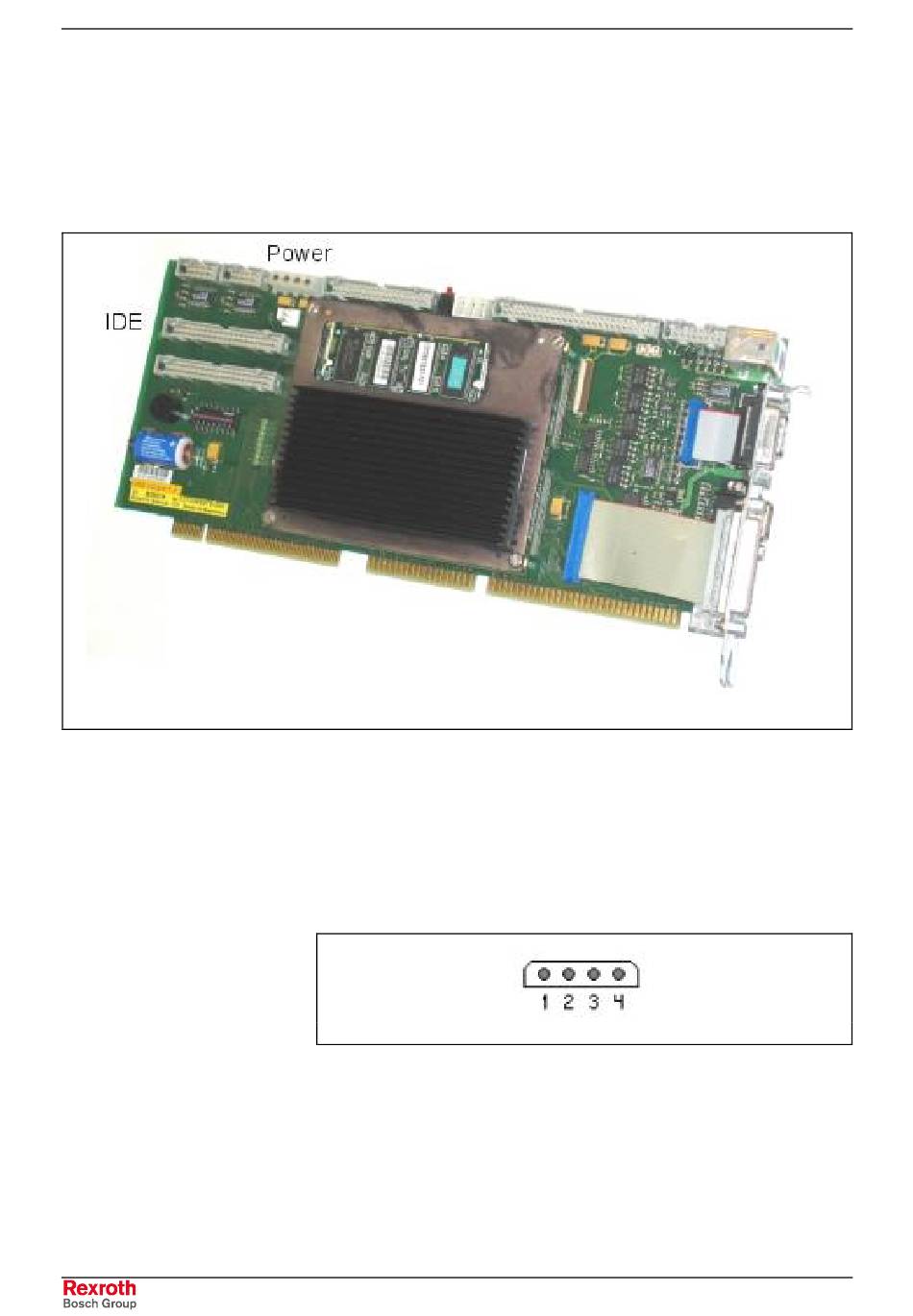

Abb. 4-24: Lage der temporären Anschlüsse
Zur Spannungsversorgung des jeweiligen IDE-Gerätes muss eine
zusätzliche
externe
angeschlossen werden. Verwenden Sie dazu ein handelsübliches
Versorgungskabel für 5,25"-PC-Laufwerke.
Die Anschlussbelegung ist wie folgt:
Abb. 4-25: Anschlussbelegung Versorgungskabel
die
Möglichkeit,
Spannungsquelle
an
DOK-MTA200-BTV20.3A***-PR03-DE-P
Rexroth BTV 20.3A
weitere
IDE-Geräte
die
Slot
CPU-Karte
