Bosch UI 800 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für UI 800:
- Installationsanleitung (28 Seiten) ,
- Installationsanleitung (24 Seiten) ,
- Installationsanleitung (24 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Bosch UI 800
Inhaltszusammenfassung für Bosch UI 800

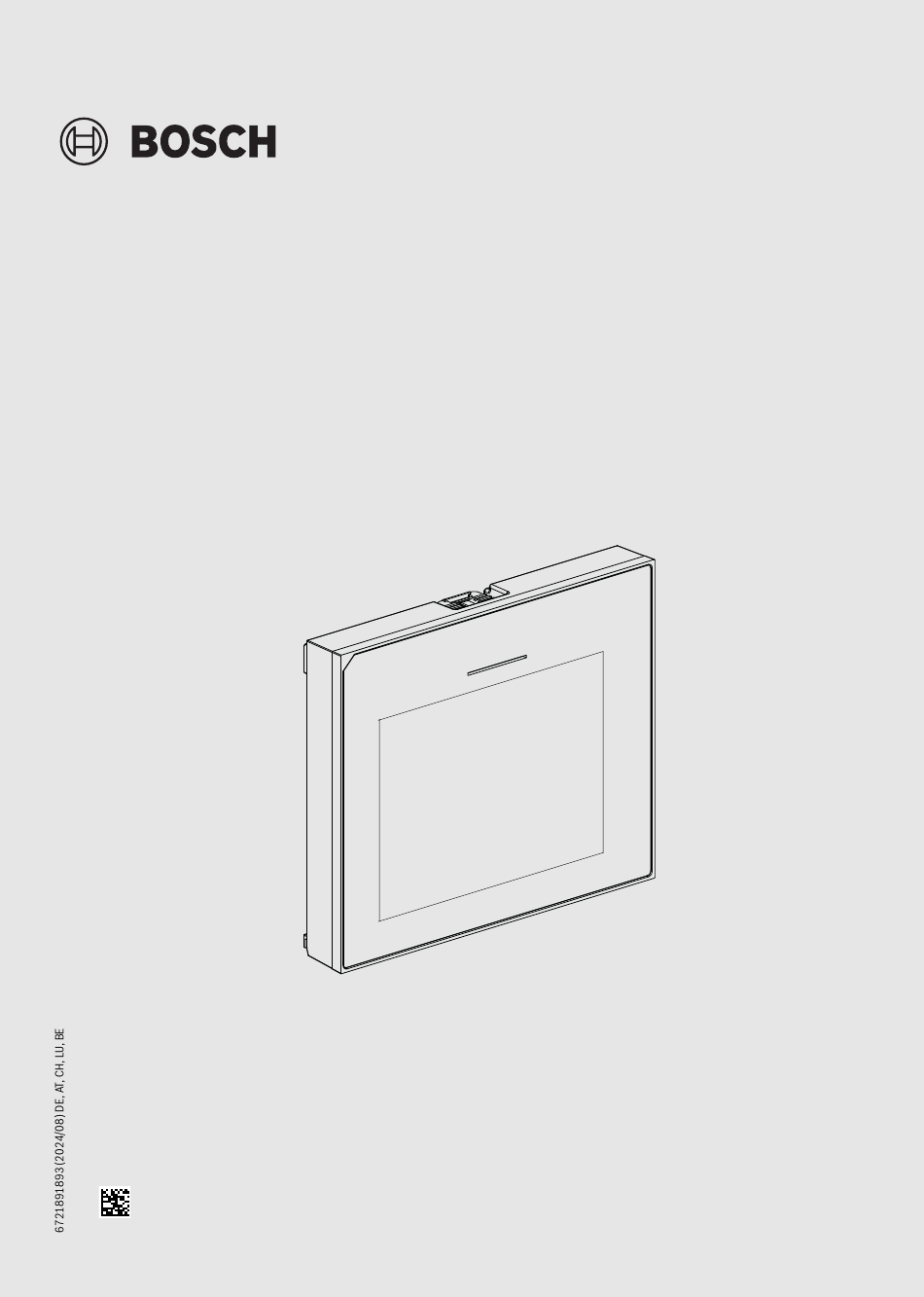

- Seite 1 Installationsanleitung Bedienfeld UI 800 Luft-Wasser-Wärmepumpe 0010022192.001...
- Seite 2 Übersicht Service........21 UI 800 – 6721891893 (2024/08)
- Seite 3 Die LED oben auf dem Bedienfeld zeigt mithilfe von verschiedenen Far- ben den Betriebsstatus des Geräts an. LED-Farbe Betriebsstatus Grün Normalbetrieb. Gelb Warnungen, nicht blockierende Anlagenstö- rungen oder Wartungsinformationen. Verriegelnde oder blockierende Störungen. Tab. 1 UI 800 – 6721891893 (2024/08)
- Seite 4 Land oder Markt verschieden sein. Sicherung Hauptsicherung auswählen, über die die Wärme- pumpe abgesichert ist. [16 A] | [20 A] | [25 A] | [32 A]. [Weiter] auswäh- len, um mit der Konfiguration fortzufahren, -oder- [Zurück], um zurückzukehren. UI 800 – 6721891893 (2024/08)
- Seite 5 Mindestaußentemperatur. Heizkörper / Konvektoren Abschaltung Fußbodenheizung Im Normalfall ist die Einheit eingeschaltet. Die Anlage wird beispielswei- se nur für Wartungszwecke abgeschaltet. [Weiter] auswählen, um mit der Konfiguration fortzu- fahren, -oder- [Zurück], um zurückzukehren. UI 800 – 6721891893 (2024/08)
- Seite 6 Auswählen, welcher Zuheizertyp verwendet wird. heizer Keine | Elektrischer Zuheizer. Zurück mit d. Sicherung 16 A | 20 A | 25 A | 32 A: Größe der Sicherung ein- stellen, über die die Wärmepumpe abgesichert ist. Zurück mit d. UI 800 – 6721891893 (2024/08)
- Seite 7 Die Drehzahl der Zirkulationspumpe wird kontinu- -oder- ierlich geregelt, sodass eine bestimmte Differenz ▶ Um zurückzukehren, ohne die Funktion zu akti- zwischen Ein- und Austritt erreicht wird. vieren, Nein auswählen. PC1 Drucksoll- Konstantdruckeinstellung der Heizkreispumpe an- wert passen (mbar). UI 800 – 6721891893 (2024/08)
- Seite 8 Wenn der Parameter auf Ein eingestellt wird, werden alle Einstellungen ange- zeigt. Einzelbetrieb Ja auswählen, um den alleinigen Betrieb des Zuhei- zers zu aktivieren. Diese Funktion wird verwendet, wenn vorübergehend keine Wärmepumpe ange- schlossen ist. UI 800 – 6721891893 (2024/08)
- Seite 9 Zum Aktivieren Ja auswählen. Verbindungsaufbau und zur Konfiguration. -oder- QR-Code mit der Service-App scannen, um Zum Deaktivieren Nein auswählen. die einzelnen Räume/Thermostate zu konfi- Außentemperatur einstellen, ab der das Zeit- gurieren. programm außer Kraft gesetzt werden soll. UI 800 – 6721891893 (2024/08)

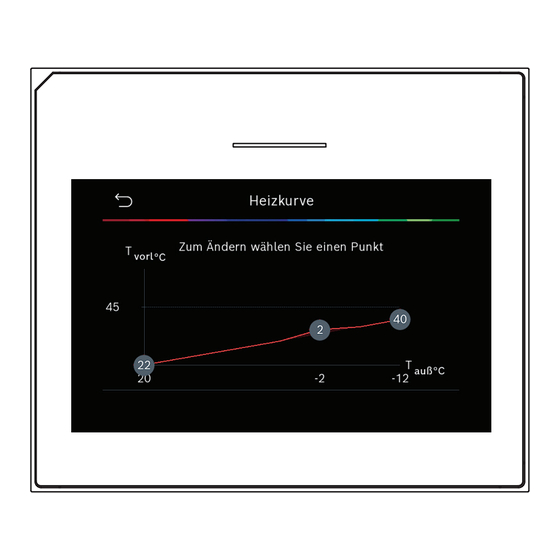

- Seite 10 Wenn eine konstante Vorlauftemperatur von mehr als 45 ⁰C gewählt wird, kann die Lebensdauer des Geräts beeinträchtigt werden. 0010040444-002 Bild 1 Startbildschirm für die Einstellung der Heizkurve für die Rege- lungsart Außentemperatur mit Fußpunkt (und Komfortpunkt) UI 800 – 6721891893 (2024/08)
- Seite 11 B. Backsteinhaus gen) Leistung • Starke Dämpfung der Außenlufttemperatur • Langsame Erhöhung der Vorlauftemperatur Tab. 9 Einstellungen für die Gebäudeart 0010040447-001 Bild 4 Komfortpunkt einstellen (nur wenn der Regelungstyp auf Au- ßentemperaturführung mit Fußpunkt eingestellt ist) UI 800 – 6721891893 (2024/08)
- Seite 12 Stufen (Schrittweite) in der Ab- kühlphase. 0010021148-001 Temp.diff. in Ab- [1 ... 5 ... 35] K: Temperaturdifferenz zwischen den Bild 7 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der kühlph. Stufen in der Abkühlphase. Aufheizphase UI 800 – 6721891893 (2024/08)
- Seite 13 Kombination von Wärmepumpe und Inneneinheit ▶ Maximaldauer. Maximale Dauer für die thermi- ab, deshalb werden sie hier nicht angegeben. sche Desinfektion zwischen [2…3…4] h aus- ▶ Die Bereiche und Standardwerte finden sich in der entsprechenden wählen. Anleitung der Inneneinheit. UI 800 – 6721891893 (2024/08)
- Seite 14 Zeigt die aktuelle Konfiguration der Solarthermiean- ▶ 261 konfiguration lage. Nennvolumen- Gewünschten Wert gemäß dem Planungsdokument strom einstellen [0...100...1000 m³/h]. Frostschutz ▶ Intervall ▶ Disbalance ▶ Elektrischer Vorheizer Tab. 14 Übersicht Einstellungen für die Lüftung UI 800 – 6721891893 (2024/08)
- Seite 15 Heizen zum Heizen genutzt. Einstellen, um wie viel die Raumtemperatur erhöht werden kann [0...5] K. Tab. 17 Einstellungen im Menü Smart Grid Max. Puffervor- Maximale Speichertemperatur für aktiven PV-Über- laufsolltempera- schussbetrieb einstellen [40...60...80]. UI 800 – 6721891893 (2024/08)
- Seite 16 ▶ PC0 Drehzahl. Durch Einstellen des Prozentsat- zes wird die Drehzahl der Pumpe verändert. 100 %= maximale Drehzahl. ▶ VW1 3-Wege-Ventil WW. Ändern der Stellung des Umschaltventils zwischen Warmwasser und Heizen. ▶ WW-Zirkulationspumpe. Starten oder Abschal- ten der Warmwasser-Zirkulationspumpe. UI 800 – 6721891893 (2024/08)
- Seite 17 ▶ Kunden über die gewählten Einstellungen informieren. -oder- ▶ Abbrechen wählen, um den Test abzubrechen. Status Inaktiv | Aufruf | Aktiv | Fehlgeschlagen | Erfolgreich. JR1 Hochdruck- Die Temperatur des Sensors (auf der Druckseite des fühler Kompressors) wird angezeigt. UI 800 – 6721891893 (2024/08)
- Seite 18 Wärmepumpe installierte Leiterplatte und Software an. • Solar zeigt die Versionsnummern des im Solar- system installierten Moduls und der Software an. • Lüftung • Internetmodul zeigt die Versionsnummern für Gateway und Software an. Tab. 22 Infomenü UI 800 – 6721891893 (2024/08)
- Seite 19 Eventuelle Störungen in der Ver- unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, meerzeuger und Speicher kontrol- rohrung beheben. Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- lieren und nach fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. Installationsanleitung prüfen, ob Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Ver- diese richtig angeschlossen sind.
- Seite 20 Primäre Zirkulationspumpe PC0 erreicht ist. prüfen und entlüften. Tab. 36 Tab. 31 5143 – [Alarm Vor- und Rücklauf zwischen Innen- und Außenein- heit vertauscht] Prüfvorgang/Ursache Maßnahme Rohranschluss der Wärmepumpe Hydraulische Anschlüsse an der nicht korrekt. Wärmepumpen prüfen. UI 800 – 6721891893 (2024/08)
- Seite 21 1) Die unter Heizkreis 1 genannten Einstellungen sind für die Heizkreise 1 bis 4 gültig. Die Option An der Wärmepumpe ist nur für die Heizkreise 1 und 2 verfügbar. Für die Heizkreise 3 und 4 wird sie deshalb nicht angezeigt. UI 800 – 6721891893 (2024/08)
- Seite 22 – Nur Kühlung – Startzeit – Heizung und Kühlung – Temperatur – HK1 mit Mischer – Warmhaltedauer – Mischerlaufzeit HK1 – Maximaldauer – Heizen – Tägliche Aufheizung – Regelungsart – Nie – Außentemperatur geführt – Zeit UI 800 – 6721891893 (2024/08)
- Seite 23 – Vakuumkollektor – Absenkung der Wunschtemp. beim Kühlen – Flachkollektor – Kühlen nur mit PV-Energie – Vakuumkollektor – Max. Lstg. f. Kompressor – Klimazone – Energiemanager – Min. Warmwassertemp. – Erhöhung der Wunschtemp. beim Heizen UI 800 – 6721891893 (2024/08)
- Seite 24 – Ext. elektr. Vorheizreg. – MR0 Niederdruck-Schalter – MR1 HD-Druckwächter Hochdruckschalter-Test (nur für Österreich) – MB1 Druckschalter Kollektor – Aktivieren – Volumenstrom Heizung – Status – Alarm elektr. Zuheizer – JR1 Hochdruckfühler – Alarm Zuheizer mit Mischer UI 800 – 6721891893 (2024/08)
- Seite 25 – Restzeit im Heizbetrieb – Internetmodul – Restzeit im WW-Betrieb – Funk-Komponenten – Mischer des Zuheizers – EEBus – Einschaltverzög. Zuheizer – Verzög. So-/Wi-Umschaltung – Nur Alarme – Niederdruck-Störung – Verzög. starten nach Enteisung – Therm. Desinf. Warmhaltung UI 800 – 6721891893 (2024/08)
- Seite 28 Bosch Thermotechnology n.v./s.a. Bosch Zandvoortstraat 47 2800 Mechelen www.bosch-homecomfort.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) Kundendienst (für Reparaturen) T: 015 46 57 00 www.service.bosch-homecomfort.be service.planning@be.bosch.com DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15-17...
