Maschinen-Bedienterminal BTV 20.3A
Verdrahtung intern
In Abb. 2-51 wird ein Blick ins Innere des BTV 20.3A geworfen. Man kann
dem Bild entnehmen, wie die Steckkarten angeordnet sind und wie sie
untereinander bzw. mit Festplatte und Disketten-Laufwerk verbunden
werden müssen.

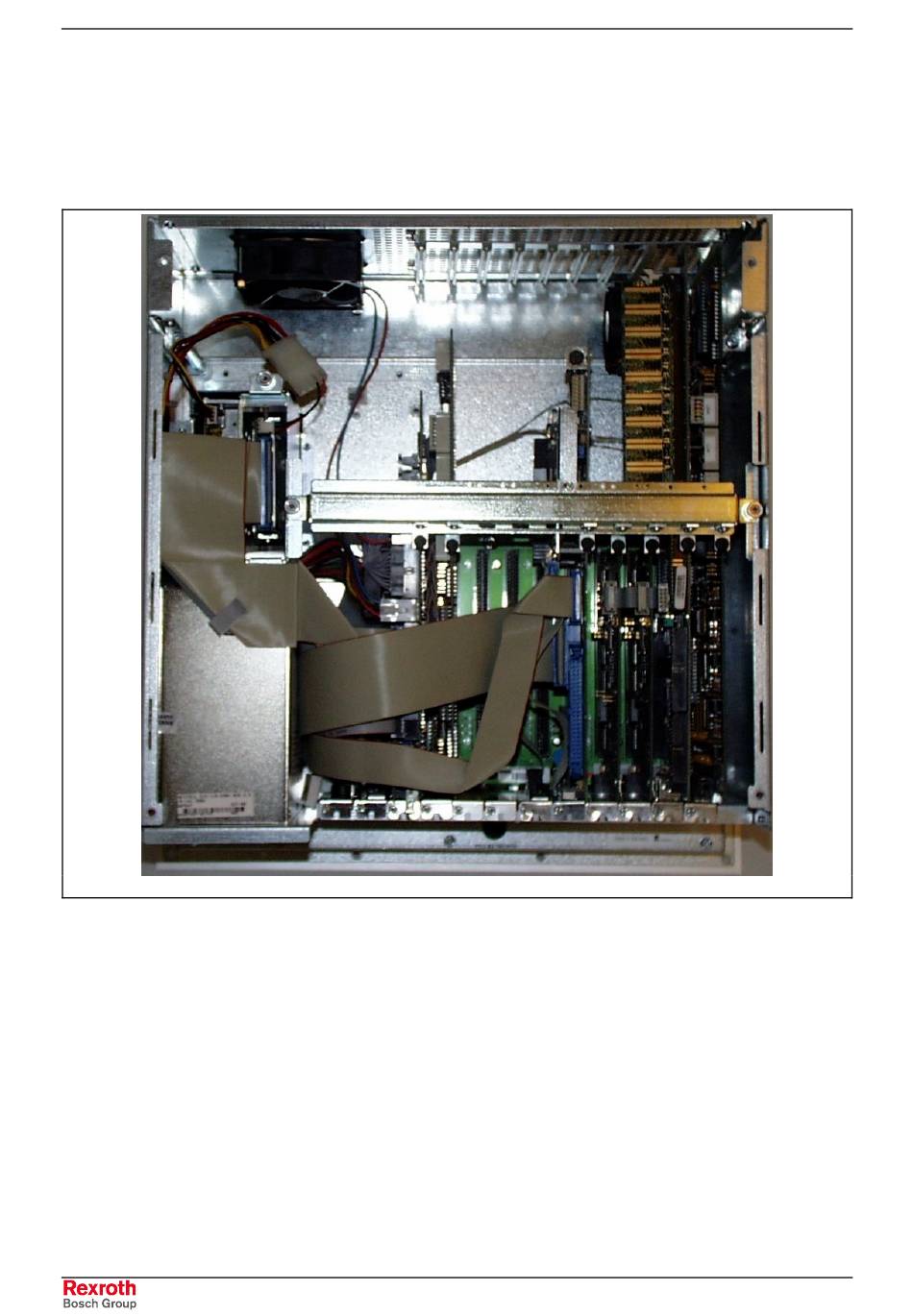

Abb. 2-51: Blick ins Innere des BTV 20.3A mit Rechnerkonfiguration 33
