Rexroth BTV 20.3A
10.3 Überprüfung der BIOS-Einstellungen
DOK-MTA200-BTV20.3A***-PR03-DE-P
Bei einem unerwarteten Verhalten der NC-CPU, wenn z. B. der
Ladevorgang der Firmware nicht korrekt beendet wird, sollten die BIOS-
Einstellungen der NC-CPU überprüft werden.
Hierzu ist es notwendig, dass an der PC-CPU des BTV 20 eine Maus
(z.B. integrierte Maus der Schubladentastatur PCK03) und eine ASCII-
Tastatur direkt an der NC-CPU angeschlossen sind.
Gehen Sie folgendermaßen vor:
1. Schalten Sie das BTV 20 aus.
2. Schließen Sie am Stecker X4 der NC-CPU im Steckplatz U9 eine
ASCII-Tastatur mit PS2-Stecker an.
3. Schließen Sie an der PC-CPU eine Maus an (wenn keine
Schubladentastatur PCK03 installiert ist, können Sie temporär eine
PCK03 an der Tastaturbuchse hinter der Frontplatte anschließen oder
eine serielle Maus über die serielle Schnittstelle COM1 der PC-CPU
im Steckplatz U1).
4. Schalten Sie jetzt das BTV 20 ein und warten Sie den gesamten
Bootvorgang ab, bis folgender Bildschirm erscheint:

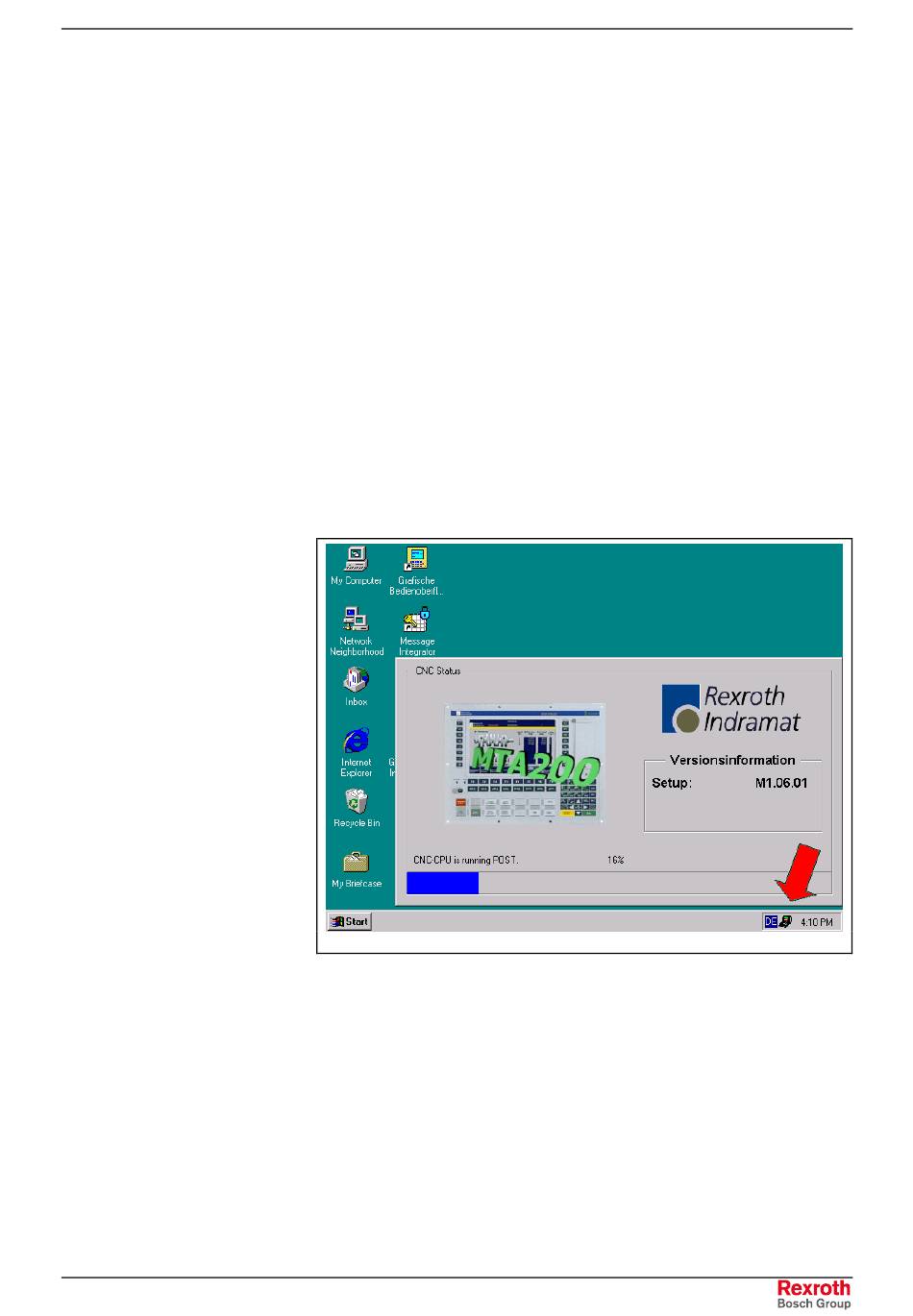

Abb. 10-3: Laden der NC-Firmware
5. Während im Fenster "CNC Status" der Laufbalken die Übertragung
der Firmware in die NC-CPU anzeigt, erscheint im Systray der
Taskleiste (rechts zwischen Sprachkürzel und Uhrzeit) ein kleines
Monitor-Symbol. (siehe Pfeil)
6. Klicken Sie mit der Maus auf dieses Monitor-Symbol, so erscheint ein
DOS-Fenster, in dem der Boot-Vorgang der NC-CPU beobachtet
werden kann (da hier keine Grafik darstellbar ist, erscheinen teilweise
nicht lesbare Zeichen!).
10-5
