2-32
Maschinen-Bedienterminal BTV 20.3A
LPT1-Druckerschnittstelle und SIS
USB-Schnittstelle
Universal-Serial Bus mit "USB Legacy Keyboard" und "USB-floppy-boot-
support". Kompatibel mit Version 1.0 des USB-Standards.

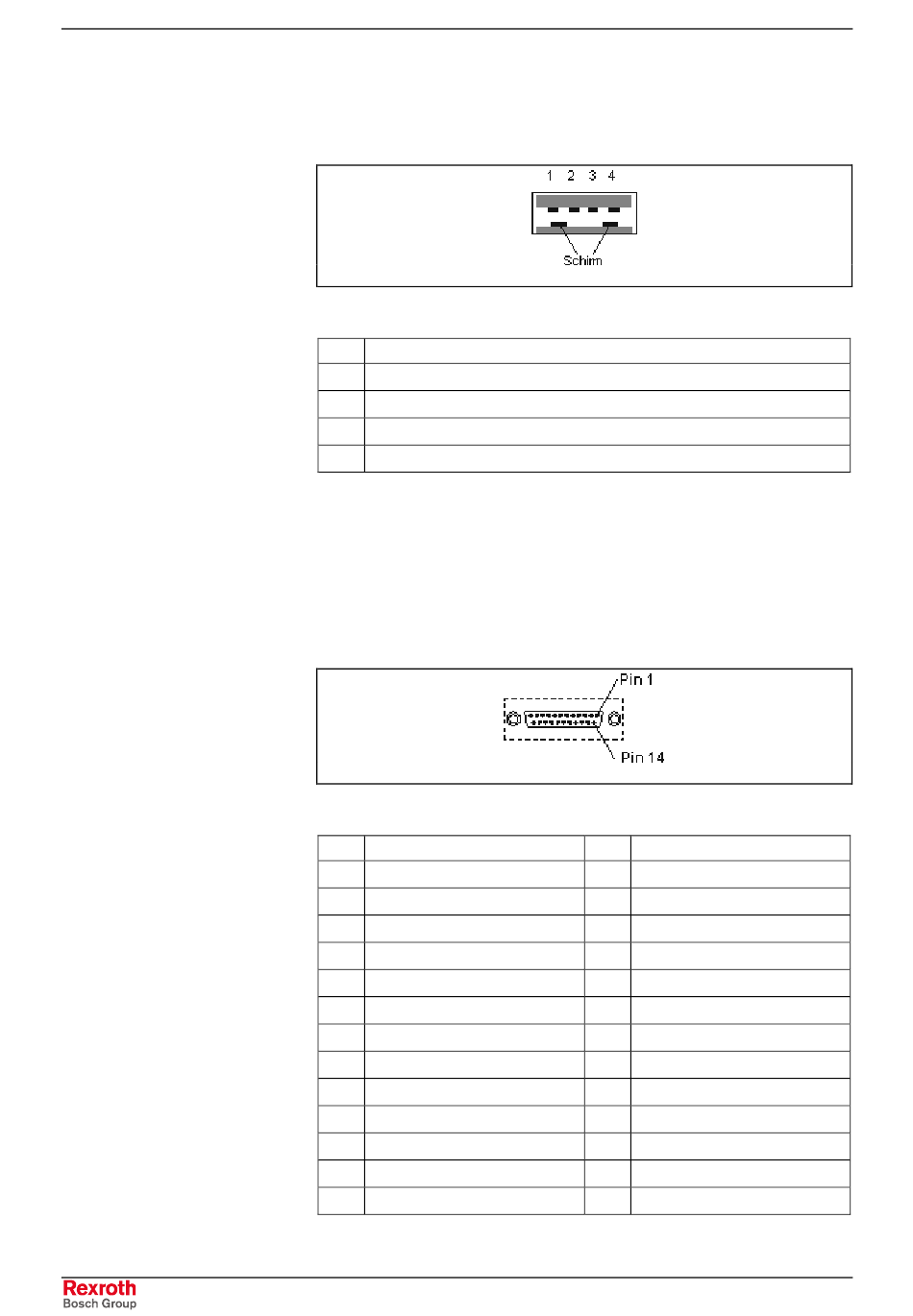

Abb. 2-44: USB-Schnittstelle
PIN
Bezeichnung
1
USB-Stromversorgung (max. 500 mA)
2
Daten -
3
Daten +
4
USB-Ground
Abb. 2-45: Pinbelegung der USB-Schnittstelle
Die Serielle Schnittstelle COM2 (X16) ist nach Rexroth-Norm (SIS) be-
schaltet. Die LPT1-Druckerschnittstelle besitzt die Standard-Centronics-
Belegung. Beide Schnittstellen sind im folgenden näher erklärt.
LPT1-Schnittstelle
Abb. 2-46: LPT1-Schnittstelle
PIN
Signalbezeichnung
1
/STB – Strobe
3
PD1
5
PD3
7
PD5
9
PD7
11
Busy
13
SLCT – Select
15
/ERR – Error
17
/SLCTIN – Select In
19
GND
21
GND
23
GND
25
GND
Abb. 2-47: Pinbelegung der LPT1-Schnittstelle
Rexroth BTV 20.3A
USB_Belegung.tif
LPT1_Belegung.tif
PIN
Signalbezeichnung
2
PD0
4
PD2
6
PD4
8
PD6
10
/ACK – Acknowledge
12
PE – Paper End
14
/AFD – Auto Feed
16
/INIT
18
GND
20
GND
22
GND
24
GND
DOK-MTA200-BTV20.3A***-PR03-DE-P
