Maschinen-Bedienterminal BTV 20.3A
BTV20
OPERATOR
PROGRAMMER
MTS-P0x.2
X16
IKB 0015 (RS422)
X8A
BETRIEBSART
MASCHINE
EIN
E-STOP
MASCHINE
START
AUS
MACHINE CONTROL
Applikationsbeispiel mit BTA 10/20 und BTC 06
Handbediengerät
TEMP
HD
POWER
IKB 0015
X9
F
%
10 20
30
40
8
50
6
60
4
70
2
80
1
100
0
120
ANSCHLUß
ZUSTIMM-
HANDBEDIEN-
TASTER
GERÄT

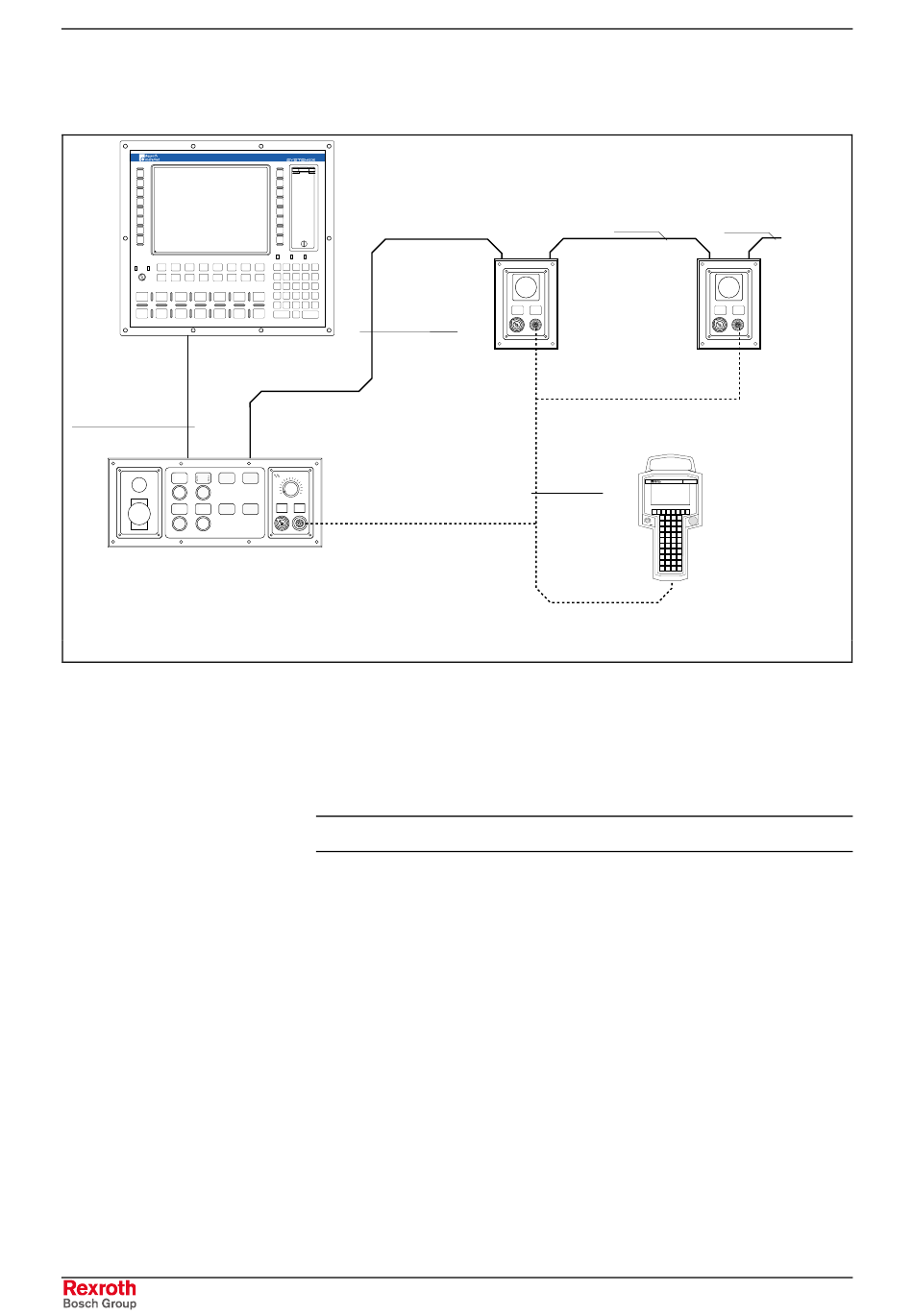

Abb. 2-53: Geräteanordnung
Bei der MTS-P0x.2 (im Konfigurationstypenschlüssel des BTV 20 mit 2D
gekennzeichnet) und bei der schnellen SPS (mit 2F gekennzeichnet)
wurde bereits eine 15-polige Bosch Rexroth-Normschnittstellen-Buchse
auf dem Slot integriert, sodass ein BTA 20 über das Kabel IKB0015 mit
dem BTV 20 verbunden ist (siehe Abb. 2-54).
Hinweis: Zwischen den Geräten ist nur RS422 Kommunikation möglich.
Weitere Hinweise zum Anschluss des Handbediengeräts BTC 06 finden
Sie im Kapitel " Applikation mit BTC 06" auf Seite 9-24.
max. 6 Geräte
IKB 0015
X 1
X 2
E-STOP
CTRL-KEY
PLUG
FOR
FOR
BTC06
BTC06
BTA10
Es kann jeweils nur ein BTC betrieben
werden. Mit dem Schlüsselschalter
wird die Schnittstelle am BTA-Modul aktiv
IKS 0190
10 20
30
8
40
50
6
60
4
70
2
80
1
100
0
120
%
BTC06
DOK-MTA200-BTV20.3A***-PR03-DE-P
Rexroth BTV 20.3A
