MFA-Baugruppe
5.1
Kurzbeschreibung
Leistungsmerkmale
DOK-MTA200-BTV20.3A***-PR03-DE-P
Die MFA-Baugruppe (Multi-Funktions-Adapter) ist die Multifunktions-
Ein-/Ausgabekarte der PC-CPU. Sie stellt die Datenverbindung zwischen
NC-CPU und PC-CPU über zwei Transputer-Link-Schnittstellen mit einer
Übertragungsrate von 10 MBit/s her.
Außerdem steht eine serielle Schnittstelle auf der Karte zur Verfügung,
die über eine RS-232-C Adapterplatine herausgeführt ist.
Auf der Karte befindet sich auch noch ein nichtflüchtiger Arbeitsspeicher
(NV-RAM),
nutzbar
Ablaufprogrammen, wie z.B. Zählerstände, Timer, usw.
•
eine serielle Schnittstelle RS-232-C
•
zwei Transputer-Link-Schnittstellen (10 MBit/s)
•
nichtflüchtiger Arbeitsspeicher NV-RAM (32K x 16 Bit)

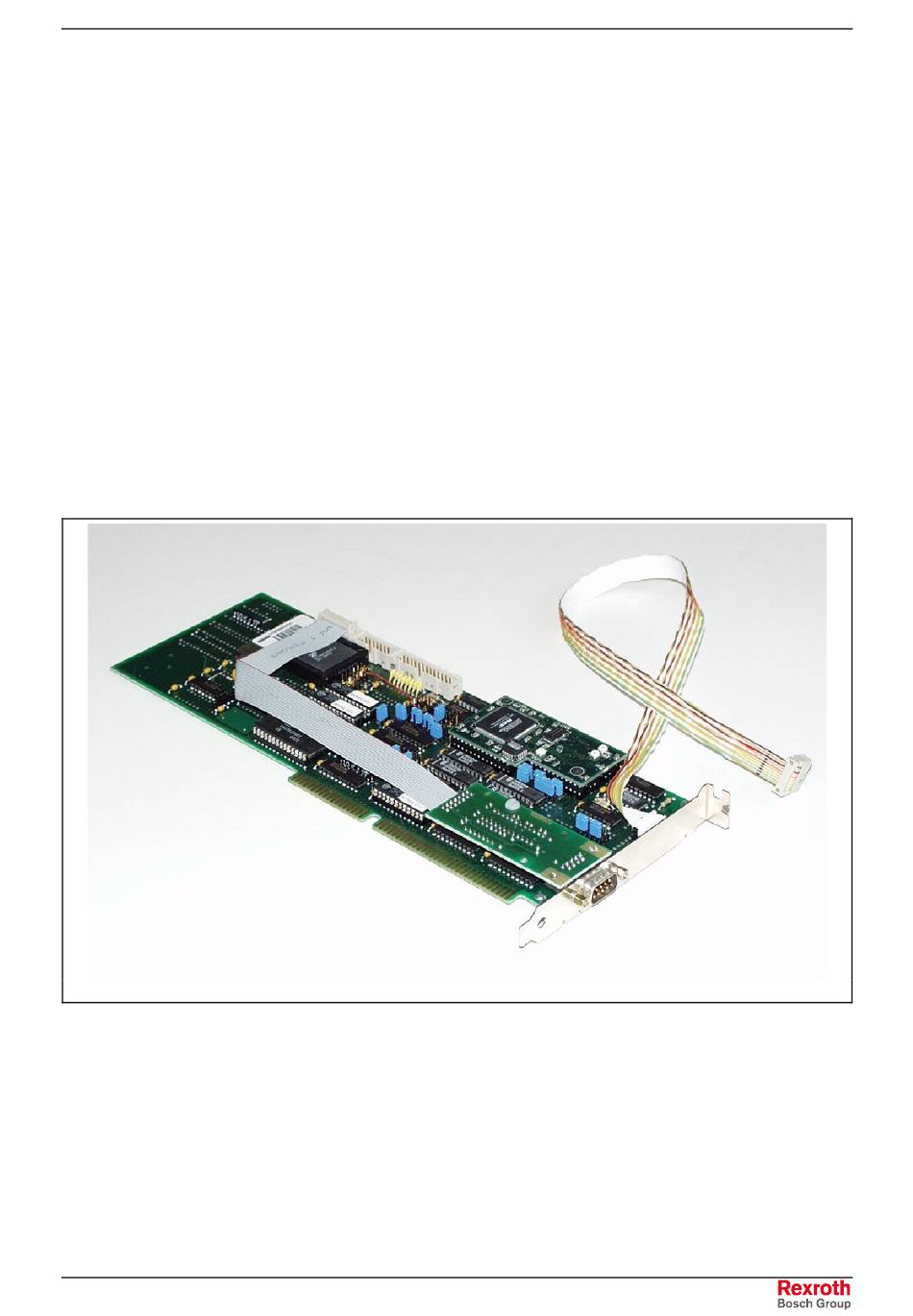

Abb. 5-1:
MFA-Baugruppe mit Schnittstellenadapter
zum
Abspeichern
variabler
5-1
MFA-Baugruppe
Daten
von
MFA1242 a.jpg
