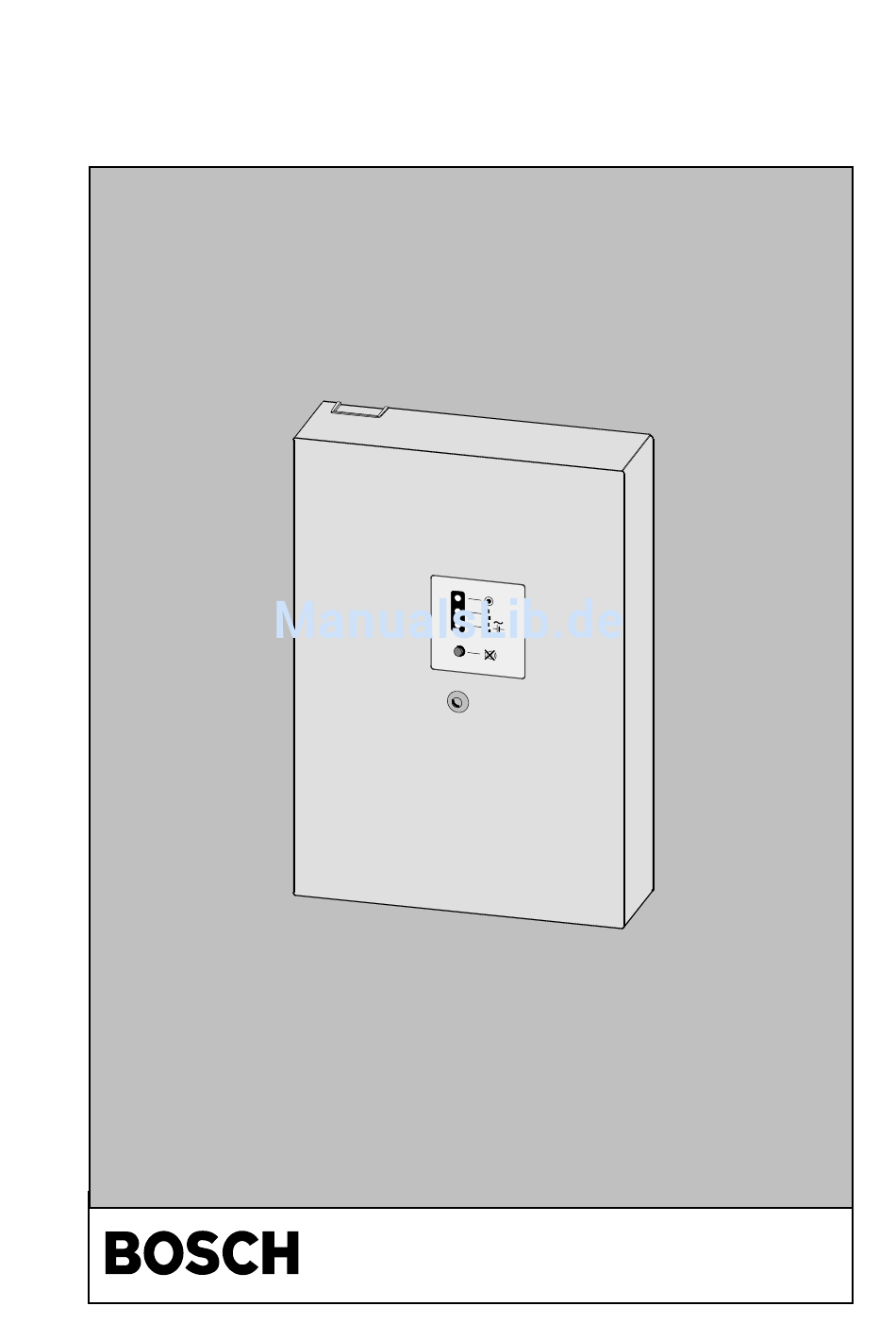

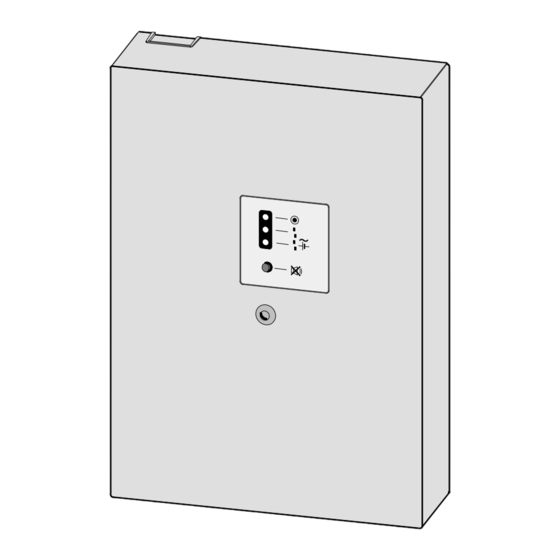

- Seite 1 INSTALLATIONSHANDBUCH AT 2000 (Gehäuse) 610-4.998.107.122 A7...
-
Seite 2: Inhaltsverzeichnis
Hinweise zum Montageort...............4 Anordnung der Baugruppen ..............5 Montageablauf ..................6 Anschaltungen Einbaumodul AT 2000 ................12 Erweiterungsbaugruppe Brand AT 2000 ..........12 Erweiterungsbaugruppe 12 in/out AT 2000 oder 12 in AT 2000....13 Energieversorgung................14 Kodierung ....................15 Parametrierung..................15 Inbetriebnahme ...................15 Hinweise für Wartung und Service Allgemeines...................16... -
Seite 3: Montageanleitung
Installationshandbuch AT 2000 (Gehäuse) Montageanleitung Allgemeines Das AT 2000 (Gehäuse) wird zusammen mit einem AT 2000 Einbau- modul eingesetzt. Das Installationshandbuch AT 2000 (Gehäuse) beschreibt folgende Baugruppen: • AT 2000 (Einbaumodul) Wählmodem • Netzgerät NG-AT 2000 optional als integrierte Stromversorgung •... -
Seite 4: Hinweise Zum Montageort
Fortsetzung Montageanleitung Hinweise zum Montageort Bei der Festlegung des Montageplatzes ist folgendes zu beachten: • Bei einer Einbruchmelderzentrale erfolgt die Montage des AT 2000 direkt neben der Zentrale. Wenn der AT 2000 nicht unmittelbar mit der Zentrale zusammen- gebaut werden kann, so dass ein Angriff auf die Verbindungsleitun- gen zwischen diesen Geräten möglich ist, müssen nach den Be-... -
Seite 5: Anordnung Der Baugruppen
Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Montageanleitung Anordnung der Baugruppen Gehäuseversion mit integrierter Energieversorgung, Erweiterungsbaugruppen 12 in/out AT 2000 oder 12 in AT 2000 und Erweiterungsbaugruppen Brand AT 2000 Kabeleinführung auf Putz mit oder ohne Kabelkanal Halterung für Kabelbinder Kabelklammern = Punkte Kabeleinführung... -
Seite 6: Montageablauf
Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Montageanleitung Montageablauf bei montiertem Einbaumodul AT 2000 und Netzgerät AT 2000 Telekom-Anschlussdose entsprechend der Bohrschablone an die Wand montieren und anschließen. Dübellöcher nach Bohrschablone für den Oberkante der Bohrschablone Wandrahmen anzeichnen. ca. 1800 mm über Boden. -
Seite 7: Fortsetzung Nächste Seite
Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Montageanleitung Achtung: Um Schnittverletzungen zu vermeiden, sind die Kanten nach dem Ausbrechen zu entgraten. Überprüfen Sie vor weiteren Arbeiten, ob Kabel- einführung das 230 V Netzkabel spannungslos ist. Kabel an den entsprechenden Positionen einführen (siehe Bohrschablone). - Seite 8 Anschlussklemmen auflegen Kabelklammer (siehe Kapitel 2.1 Anschaltungen). Abschirmung Anschlussstifte für Anschlussklemmen Bei Bedarf die Erweiterungsbaugruppe Relaiskontaktstecker (ST2) Brand AT 2000 an Brandmelderzentrale über 3-poligen Stecker anschalten (siehe Verbindungs- Anschaltungen Kapitel 2.2) stecker (ST1) Einbaumodul Relais Erweiterungsbaugruppe Brand AT 2000...
- Seite 9 Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Montageanleitung Erweiterungsbaugruppe Bei Bedarf die Erweiterungsbaugruppe 12 in/out AT 2000 von oben in die Führungen des Wandrahmens stecken. Flachbandkabel-Verbindung zwischen Erweiterungsbaugruppe und Grund- platine herstellen. Kabel für die Ein- und Ausgänge abiso Kabel- binder Kabel- lieren.
- Seite 10 Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Montageanleitung Fernmeldeverbindung herstellen: Telekom-Anschlussdose und AT 2000 Einbaumodul mit dem Fernmeldekabel verbinden. Einbau- modul Verbindungs- kabel Externe Energieversorgung an NEIN der Grundplatine anschließen Interne Energieversorgung? (siehe Energieversorgung Kapitel 2.4) Batterie mit den Anschlussklemmen Rich- tung Netzgerät einsetzen. Batterie an Netzgerät anschließen (siehe Energiever-...
- Seite 11 Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Montageanleitung SI-NETZ 230 V ~ Netzkabel am Netzgerät anschlie- 100 mA/T ßen und mit Kabelbinder am Grundblech zugentlasten. Bei Verwendung von Litzen, Aderendhülsen aufkrimpen. Achtung: Kabel nur im spannungslosen Zustand montieren! Netzsicherung der 230 V ~ Leitung eindre- hen.
-
Seite 12: Anschaltungen 2.1 Einbaumodul At 2000
Installationshandbuch IHB der Einbaumodule und im Anschalte- handbuch AHB beschrieben. Bei einer Anschaltung des AT 2000 an eine GMZ ist darauf zu achten, dass der Gerätekontakt über ein Relais (parametrierbar) vom AT 2000 (Einbaumodul) in die Sabotagelinie der GMZ eingeschleift wird. -
Seite 13: Fortsetzung Anschaltungen
Fortsetzung Anschaltungen Erweiterungsbaugruppe 12 in/out AT 2000 oder 12 in AT 2000 Zur Erweiterung von Ein- und Ausgängen steht die Erweiterungsbaugruppe 12 in/out AT 2000 mit - 12 Eingängen (Gleichstrom-Primärleitungen) und - 12 Ausgängen (Relaiskontakte) oder die Erweiterungsbaugruppe 12 in AT 2000 mit - 12 Eingängen (Gleichstrom-Primärleitungen) -
Seite 14: Energieversorgung
Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Anschaltungen Energieversorgung mit integrierter Energieversorgung Einbaumodul AT 2000 Resettaste Geräte- kontakt Flachbandkabel- Verbindung Netzgerät AT 2000 SI-Batt. SI-Netz 315 mA/+ 100 mA/T Batterie 12 V/6,5 Ah 1 2 3 Netz-Anschluss 230 V ~ ohne integrierte Energieversorgung... -
Seite 15: Kodierung
Die Kodierungen der verschiedenen Einbaumodule sind im jeweiligen Installationshandbuch IHB der Einbaumodule beschrieben. Parametrierung Die Parametrierung erfolgt über einen PC/Laptop. Die Parametrierung der Einbaumodule AT 2000 ist im jeweiligen Installationshandbuch IHB der Einbaumodule beschrieben. Inbetriebnahme Die Inbetriebnahme der verschiedenen Einbaumodule sind im jeweili- gen Installationshandbuch IHB der Einbaumodule beschrieben. -
Seite 16: Hinweise Für Wartung Und Service
Installationshandbuch AT 2000 (Gehäuse) Hinweise für Wartung und Service Allgemeines Wartungs- und Inspektionsmaßnahmen müssen in festgelegten Zeit- abständen und durch entsprechendes Fachpersonal ausgeführt wer- den. Im Übrigen gelten für alle diesbezüglichen Arbeiten die Bestim- mungen der DIN VDE 0833. Ersatzteilübersicht... -
Seite 17: Technische Daten
Installationshandbuch AT 2000 (Gehäuse) Technische Daten Gerätedaten AT 2000 (Gehäuse) Gehäuse - Maße (B x H x T) 258 x 366 x 79 mm - Farbe hellgrau - Gewicht ohne/mit Energieversorgung 3,2 kg/3,7 kg Umgebungsbedingungen - Umgebungstemperatur 273 K bis 323 K (0°... -
Seite 18: Erweiterungsbaugruppe 12 In/Out At 2000
Installationshandbuch AT 2000 (Gehäuse) Fortsetzung Technische Daten Erweiterungsbaugruppe 12 in/out AT 2000 Endwiderstand der Primärleitung 10 kΩ ± 1% Auslösewiderstand 5,62 kΩ ± 1% Ansteuerzeit > 200 ms Leitungswiderstand der Primärleitung max. 80 Ω (40 Ω je Ader) Belastung der Umschaltkontakte - max. -
Seite 19: Abkürzungsverzeichnis
Installationshandbuch AT 2000 (Gehäuse) Abkürzungsverzeichnis AT 2000 “Alarm Transceiver 2000“ (= Alarm-Sende-/Empfangsgerät) Brandmelderzentrale elektrostatik discharge Gefahrenmeldeanlage Gefahrenmeldezentrale Impuls Wählverfahren Mehrfrequenzen Wählverfahren Meldeleitung Netz-Terminator NG-AT 2000 Netzgerät AT 2000 Telekommunikations-Anschluss-Einheit Verband Deutscher Elektrotechniker VERBAND DER SCHADENVERSICHERER e.V. 610-4.998.107.122 A7/Jan.04/al... - Seite 20 BOSCH Sicherheitssysteme GmbH, Robert-Koch-Str. 100, D-85521 Ottobrunn, (Postfach 1270, D-85504 Ottobrunn) Telefon (089) 6290-1888, Fax (089) 6290-1581 610-4.998.107.122 A7...
