Rexroth BTV 20.3A
DOK-MTA200-BTV20.3A***-PR03-DE-P

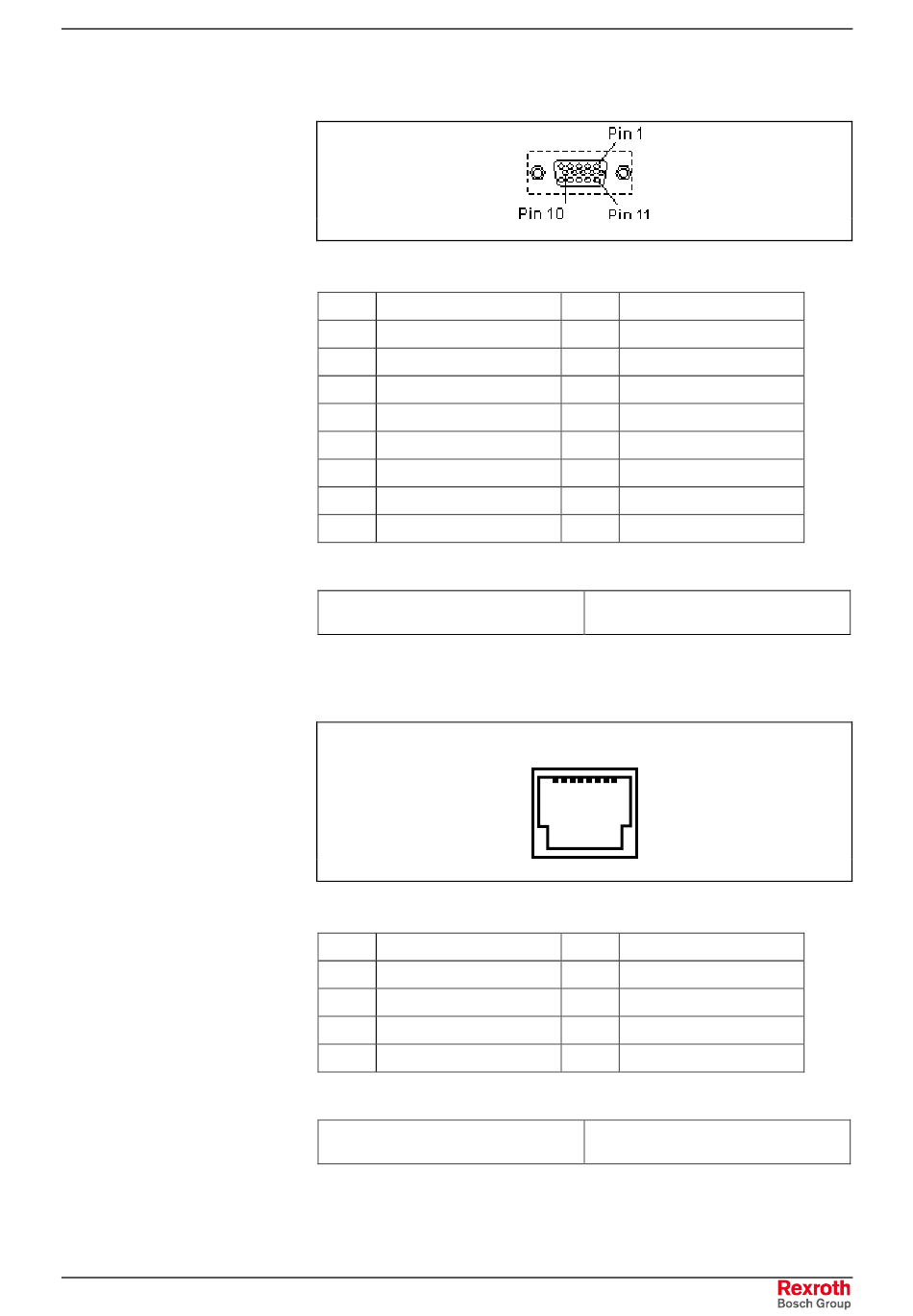

VGA-Bildschirmanschluss
Abb. 2-38: VGA-Bildschirmanschluss
Pin
Bezeichnung
1
Video Signal Red
3
Video Signal Blue
5
DIG-GND
7
ANA-GND
9
VCC
11
N.C.
13
HSYNC
15
DDCCLK
Abb. 2-39: Pinbelegung des SVGA-Bildschirmanschlusses
Grafikkarte
Abb. 2-40: Grafikkarte im BTV 20.3
Ethernet-Schnittstelle (10 Base-T / 100 Base-Tx)
Abb. 2-41: Ethernet-Schnittstelle
Pin
Bezeichnung
1
TxD +
3
RxD +
5
N.C.
7
N.C.
Abb. 2-42: Pinbelegung der Ethernet-Schnittstelle
Netzwerkkarte
Abb. 2-43: Netzwerkkarte im BTV 20.3
Maschinen-Bedienterminal BTV 20.3A
Pin
Bezeichnung
2
Video Signal Green
4
N.C.
6
ANA-GND
8
ANA-GND
10
DIG-GND
12
DDCDAT
14
VSYNC
ATI Rage Mobility basierende AGP
Grafikkarte.
1
8
Pin
Bezeichnung
2
TxD -
4
N.C.
6
RxD -
8
N.C.
Intel(R) 82559ER PCI 10BASE-T /
100BASE-Tx
2-31
XGA_SVGA_Belegung.tif
10Base_T.fh7
