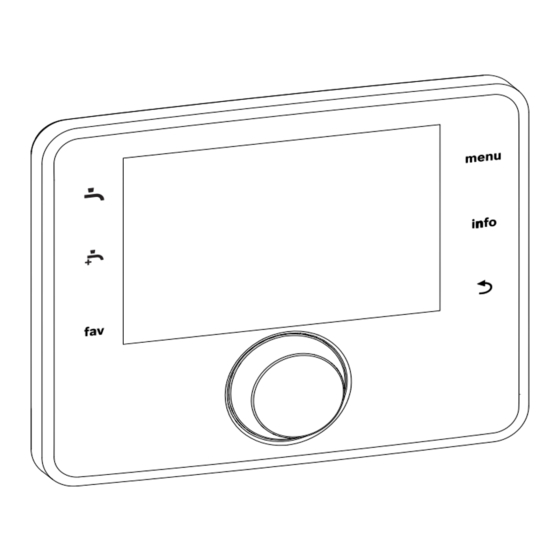

Bedieneinheit
HPC 410
0010031776-002

Werbung

loading

Verwandte Anleitungen für Bosch HPC 410

Inhaltszusammenfassung für Bosch HPC 410

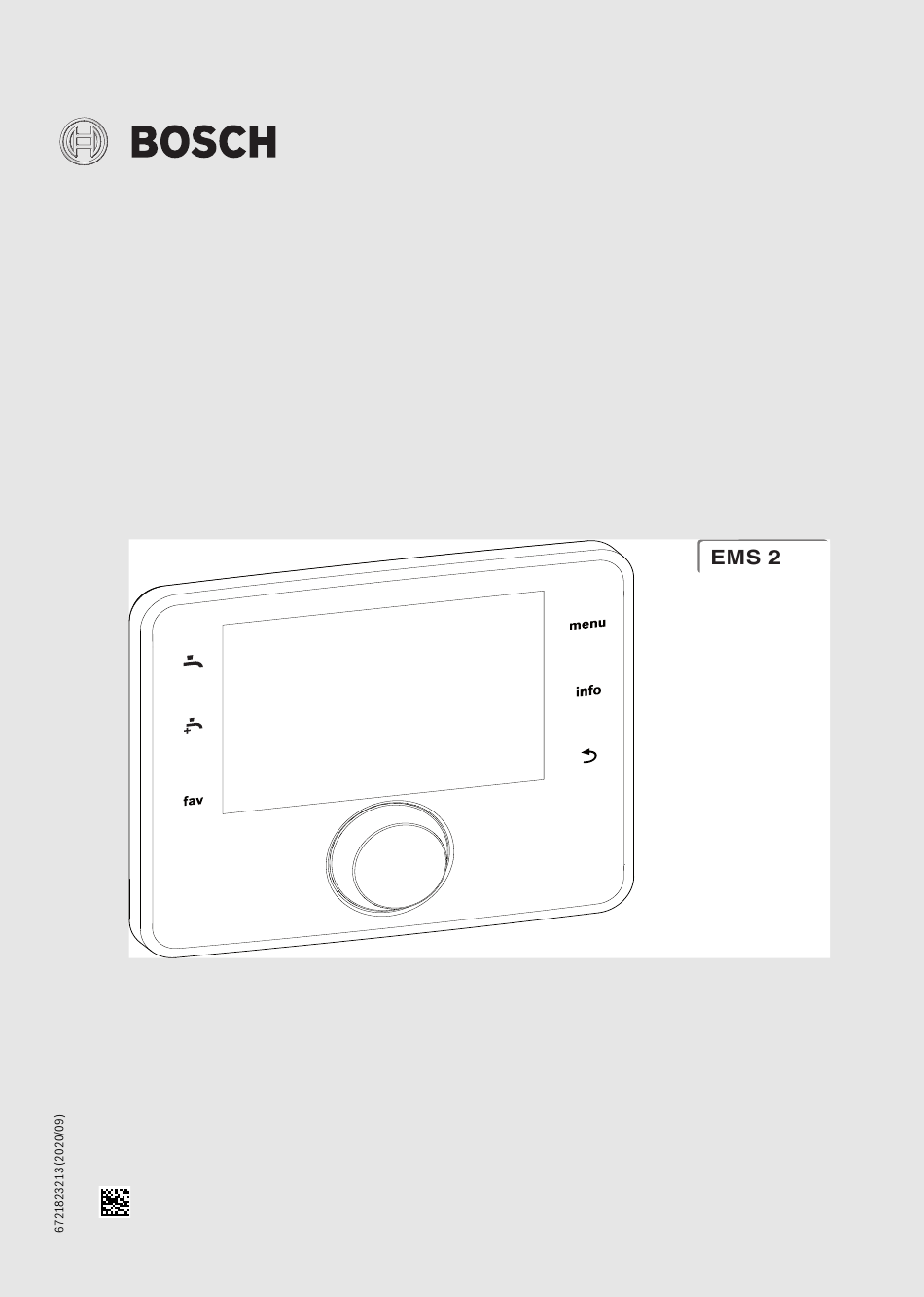

  • Seite 1 Bedienungsanleitung Bedieneinheit HPC 410 0010031776-002...
  • Seite 2 Bedienung lesen und auf- bewahren. ▶ Sicherheits- und Warnhinweise beachten. H Bestimmungsgemäße Verwendung ▶ Produkt ausschließlich zur Regelung von Heizungs- anlagen verwenden. Jede andere Verwendung ist nicht bestimmungsge- mäß. Daraus resultierende Schäden sind von der Haf- tung ausgeschlossen. HPC 410 – 6721823213 (2020/09)
  • Seite 3 Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu- mung des Herstellers angefertigt werden. ropäischen und nationalen Anforderungen. Die Bedieneinheit HPC 410 regelt jeden von max. 4 Heizkreisen in je- Mit der CE-Kennzeichnung wird die Konformität des Produkts weils einem der folgenden Steuermodi: mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die...
  • Seite 4 Die Bedieneinheit wird über die BUS-Verbindung mit Spannung versorgt und bleibt normalerweise ständig eingeschaltet. Die Anlage wird nur vo- rübergehend ausgeschaltet, z. B. zur Filterreinigung. Bei einer Abschal- tung wird die komplette Anlage deaktiviert und der Frostschutz funktioniert nicht. HPC 410 – 6721823213 (2020/09)
  • Seite 5 ▶ Menü Heizen oder Heizen/Kühlen > Temperatureinstellungen > viert. Die aktuelle Temperatur blinkt. Optimierter Betrieb öffnen. Optimierten Betrieb aktivieren (ohne Zeitprogramm) ▶ Gewünschte Temperatur auswählen und bestätigen oder Heizung aus auswählen und bestätigen. Wenn der Automatikbetrieb aktiv ist: ▶ Taste menu drücken. HPC 410 – 6721823213 (2020/09)
  • Seite 6 ▶ Menü zur Anpassung eines Zeitprogramms für die Heizungsanlage öffnen. ▶ Auswahlknopf drehen und drücken, um das Eingabefeld für eine Schaltzeit zu aktivieren. 0010010094-001 ▶ Kopieren auswählen und bestätigen. Eine Auswahlliste der Wochentage wird angezeigt. HPC 410 – 6721823213 (2020/09)
  • Seite 7 Menü zur Umbenennung eines Heizkreises öffnen (nur verfügbar, Das Zeichen links vom Eingabefeld wird gelöscht. wenn 2 oder mehr Heizkreise installiert sind) Um die Benennung zurückzusetzen: ▶ Hauptmenü öffnen. ▶ Alle Zeichen löschen. Die Standardbezeichnung wird automatisch wieder eingetragen. HPC 410 – 6721823213 (2020/09)
  • Seite 8 ▶ Menü für Urlaubsprogramm öffnen. 0010008184-001 ▶ Im Pop-up-Fenster Ja auswählen und bestätigen. ▶ Die Warmwasserbereitung wird sofort aktiviert. Nach Ablauf der ein- gestellten Dauer schaltet sich die Extra-Warmwasserladung automa- tisch wieder aus. 1) Bei Frischwasserstation nicht verfügbar. HPC 410 – 6721823213 (2020/09)
  • Seite 9 Um die Favoritenliste im Menü anzupassen: ▶ Taste fav drücken und gedrückt halten, bis das Konfigurationsmenü angezeigt wird. ▶ Auswahlknopf drehen und drücken, um eine Funktion auszuwählen (Ja) oder um die Auswahl aufzuheben (Nein). HPC 410 – 6721823213 (2020/09)
  • Seite 10 Zeitprogramms z. B. „Familie“ oder „Nachtschicht“. Tab. 3 Einstellungen des Zeitprogramms für Heizung Wenn Extra-Warmwasser, die thermische Desinfektion oder die tägliche Aufheizung genutzt werden, sind höhere Stromkosten möglich, da gege- benenfalls der elektrische Zuheizer aktiviert wird. HPC 410 – 6721823213 (2020/09)
  • Seite 11 Wenn der Warmwasser-Wechselbetrieb nicht aktiv ist, hat die Warmwas- Zeit abgelaufen ist, wird die Funktion automatisch serbereitung Vorrang und unterbricht ggf. die Wärmeanforderung der abgeschaltet und die Anlage kehrt in den normalen Heizung. WW-Betrieb zurück. Tab. 8 Einstellungen für die Funktion Extra-Warmwasser HPC 410 – 6721823213 (2020/09)
  • Seite 12 Das Urlaubsprogramm wirkt sich auf die hier mar- Warmw. kierten Teile der Anlage aus. Zur Auswahl stehen nur setzen die tatsächlich in der Anlage installierten Heizkreise Luftfeuchte [Einstellen des gewünschten Luftfeuchte-Ni- und Warmwassersysteme. veaus]: • [Trocken] • [Normal] • [Feucht] HPC 410 – 6721823213 (2020/09)
  • Seite 13 Zeitpr.- min Au- Unterhalb dieser Außentemperatur ist das Zeitpro- ßentemp. gramm ausgeschaltet und der Zuheizer kann jeder- zeit arbeiten. Bei [aus] läuft das Zeitprogramm unabhängig von der Außentemperatur. Tab. 15 Einstellungen des Zeitprogramms für den Zuheizer HPC 410 – 6721823213 (2020/09)
  • Seite 14 Sprache der Displaytexte ▶ In der Standardanzeige Taste info drücken. Uhrzeitformat Uhrzeitanzeige zwischen 24-Stunden- oder 12- Stunden-Format umschalten. Uhrzeit Aktuelle Uhrzeit einstellen. Alle Zeitprogramme und die thermische Desinfektion laufen entsprechend dieser Uhrzeit. Datumsformat Datumsformat ändern. HPC 410 – 6721823213 (2020/09)
  • Seite 15 Insgesamt von der Wärmepumpe im Heizbetrieb ab- rücksetzen. gegebene Leistung. Betr.std. Kompr. Betriebsstunden des Kompressors im Kühlbetrieb Abg. Energie Insgesamt von der Wärmepumpe im Warmwasser- Kühlen seit der Inbetriebnahme bzw. seit dem letzten Zu- Warmw. betrieb abgegebene Leistung. rücksetzen. HPC 410 – 6721823213 (2020/09)
  • Seite 16 Code, Zusatz-Code sowie die Ident.-Nr. der Bedieneinheit mitteilen. Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. Tab. 32 Die Ident.-Nr. muss Ihre Fachkraft hier eintragen.
  • Seite 17 – Mein Zeitprogr. Zirkulation (Zeitprogramm Zirkulation) – Displaykontrast – Prog. zurücksetzen (Zirkulations-Zeitprogramm zurücksetzen) – Warnton blockiert – Warnton blockiert Lüftung – Warnton blockiert von – Warnton blockiert bis – Betriebsart – Reduzierte Warmw.temp. – Zeitprogramm HPC 410 – 6721823213 (2020/09)
  • Seite 18 – Kompressor aus. Zu warm – Max.temp. Lufteintritt – Betr.std. Steuerung – Min.temp. Lufteintritt – Energieverbrauch Zuheiz. – Kühlbetrieb aus. Zu kalt – Betr.std. Kompr. Heizen – Kühlbetrieb aus. Zu warm – Betr.std. Kompr. Kühlen – Max. Temp. erreicht HPC 410 – 6721823213 (2020/09)
  • Seite 19 – Leistung Kompressor – Status Zuheizer – Leistung elektr. Zuheizer – Status Zuheizer mit Mischer – Zusätzl. Wärmeerzeuger – Mischerventil – El. Warmwasserzuheizer – EVU-Sperre – Photovoltaikanlage – Smart grid – Aktueller Betrieb – Arbeitszahl Wärmeerz. HPC 410 – 6721823213 (2020/09)
  • Seite 20 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
