Rexroth BTV 20.3A
1
Übersicht
1.1
Systemkonzept
1.2
Zu dieser Dokumentation
DOK-MTA200-BTV20.3A***-PR03-DE-P
Durch konsequenten Einsatz der PC-Technik und die Nutzung
internationaler, industriell eingeführter Standards konnte erreicht werden,
die Steuerungshardware komplett im Bedien-PC zu integrieren und dabei
trotzdem eine einfache, übersichtliche und störsichere Verdrahtung zu
den Antrieben und der E/A-Peripherie zu gewährleisten.
Durch diese integrale Lösung wird garantiert, dass nur definierte und
getestete Gerätekonfigurationen angeboten und geliefert werden.
Durch die definierte Kombination verschiedener Hardware-Komponenten
entsteht das Steuerungssystem MTA 200. In dieser Dokumentation sind
der Bedien-PC selbst, sowie die Komponenten, die bereits in den Bedien-
PC eingebaut geliefert werden, ausführlich dokumentiert.

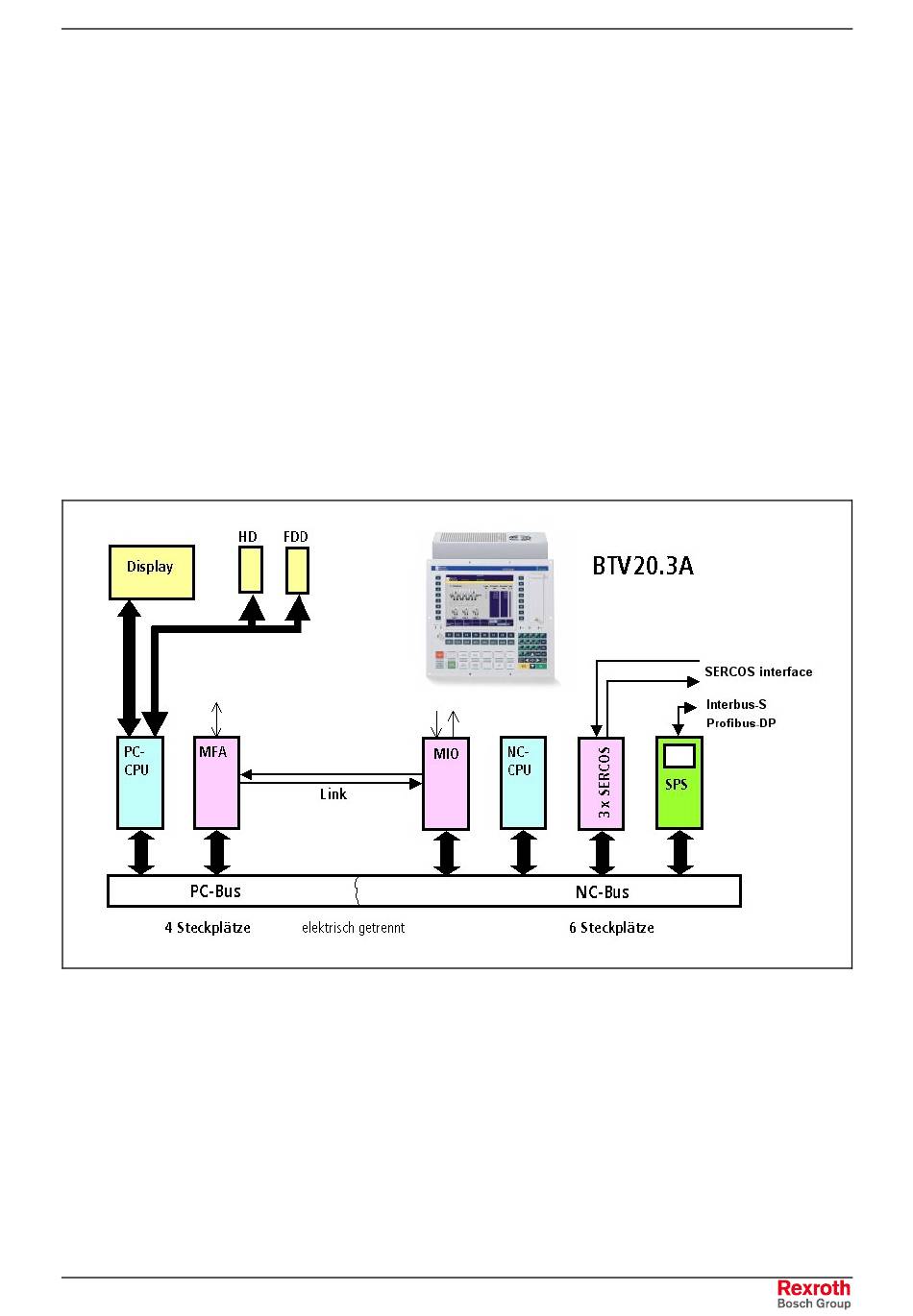

Abb. 1-1:
Steuerungsarchitektur
1-1
Übersicht
MTA Steuerungsarchitektur.ppt
