Rexroth BTV 20.3A
7.5

Schnittstellenansicht

Schnittstellenwinkel CI7BMX

DOK-MTA200-BTV20.3A***-PR03-DE-P

DIP-Schalter

Je nach verwendetem CPU-Typ müssen die Schalter des DIP-Schalters
DSW1 unterschiedlich eingestellt werden:
CPU Frequenz 400MHz
+PCU87C0
DSW1-S1 OFF
DSW1-S2 OFF
DSW1-S3 ON
DSW1-S4 OFF
DSW1-S5 ON
DSW1-S6 ON
DSW1-S7 ON
DSW1-S8 OFF

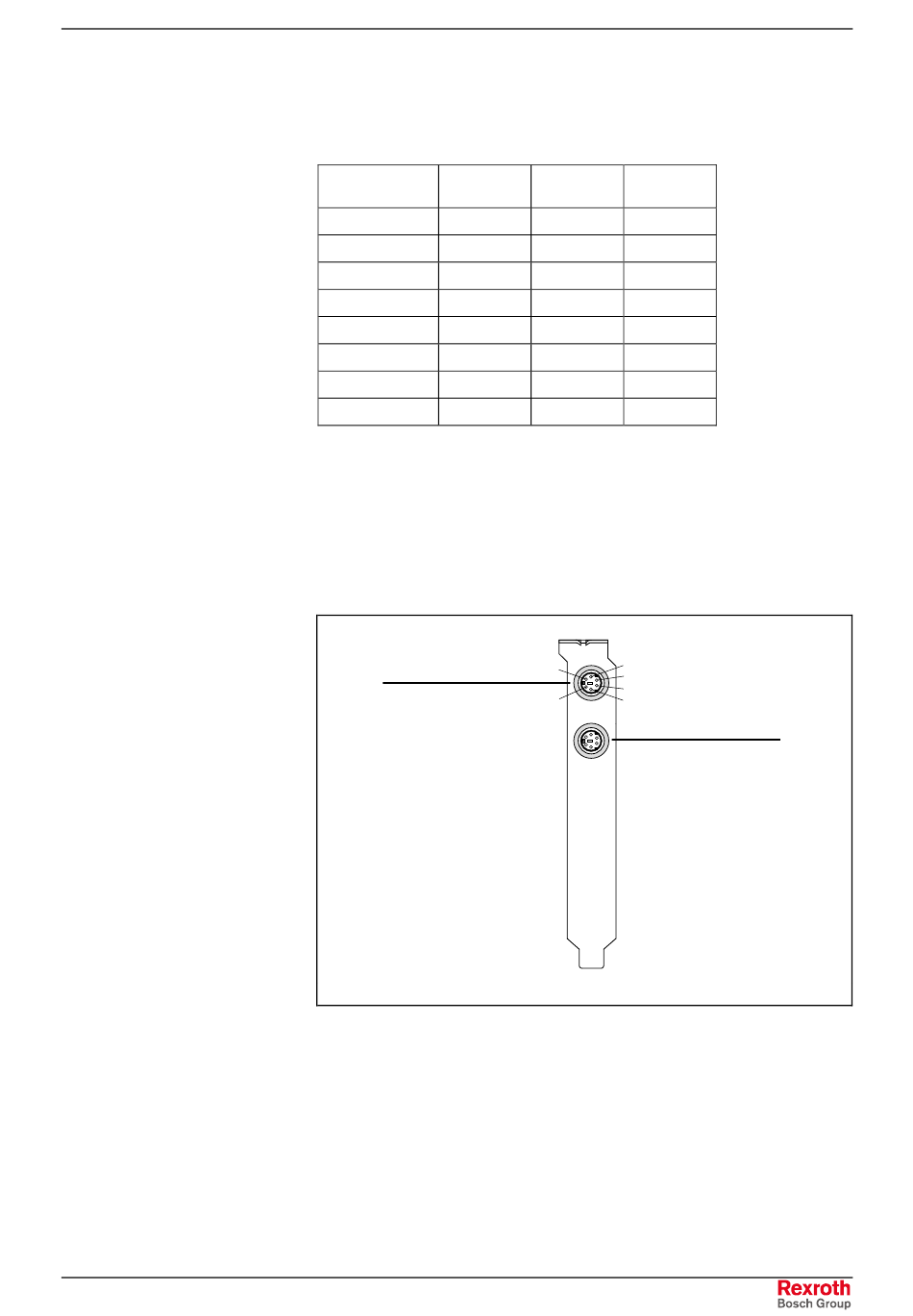

Abb. 7-6: DIP-Schalter Einstellung
NC-CPU Keyboard
X4
(Only for BIOS-Setup!)
Abb. 7-7: Schnittstellenwinkel CI7BMX
NC-CPU Karte
433MHz 733MHz
+PCU97C0 +PCUA7*0
OFF OFF
OFF OFF
ON ON
OFF OFF
ON OFF
ON OFF
OFF OFF
OFF OFF
KB
3
5
1
2
6
4
MOUSE
nicht verwenden
7-7
don´t use
CI7BMX Slotansicht.eps
