Installationsanleitung

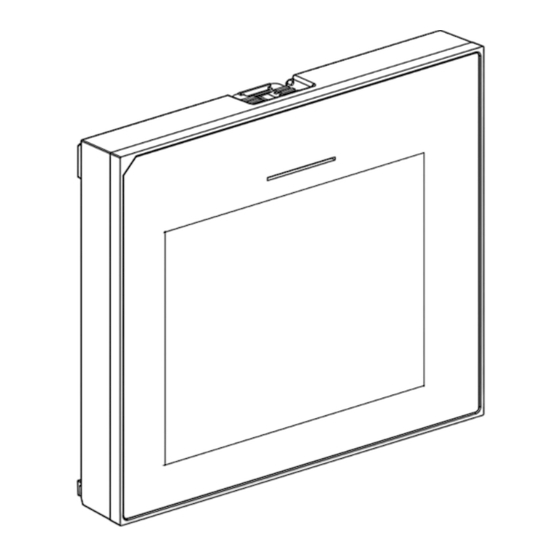

Bedienfeld UI 800
Sole-Wasser-Wärmepumpe
0010035998.001

Werbung

loading

Verwandte Anleitungen für Bosch UI 800

Inhaltszusammenfassung für Bosch UI 800

  • Seite 1 Installationsanleitung Bedienfeld UI 800 Sole-Wasser-Wärmepumpe 0010035998.001...
  • Seite 2 Übersicht Service........19 mung des Herstellers übersetzt werden. Konformitätserklärung Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen und nationalen Anforderungen. UI 800 – 6721826031 (2023/12)
  • Seite 3 -oder- dung. JJ-MM-TT auswählen. Um mit der Konfiguration fort- zufahren, Weiter auswählen. Eine Kombination mit den folgenden Modulen ist nicht möglich: -oder- • FR..., FW..., TF..., TR..., TA..., CR/CW 100/400/800, CT200 Um zurückzukehren, Zurück auswählen. UI 800 – 6721826031 (2023/12)
  • Seite 4 Kostenoptimierter Hybridbetrieb. Um mit der Konfi- weitere Einstellungen überprüft und geändert werden. guration fortzufahren, Weiter auswählen. ▶ Einstellungen im Menü für Heizkreis 1 …4 überprüfen. -oder- – Heizkurve entsprechend den Anlagenanforderungen einstellen. Um zurückzukehren, Zurück auswählen. UI 800 – 6721826031 (2023/12)
  • Seite 5 Einbausituation Auswählen, in welcher Art von Haus die Anlage instal- Servicemenü liert ist. Einfamilienhaus | Mehrfamilienhaus . Zu- ▶ Um das Servicemenü aufzurufen, Taste Menü gedrückt halten, bis rück mit d. der Countdown abgelaufen ist (ca. 5 Sekunden). UI 800 – 6721826031 (2023/12)
  • Seite 6 Für einen schnellen Kompressorstart Schneller pressorstart Kompressorstart auswählen. Die Schnellstartfunkti- on erhöht die Wärmeanforderung, sodass die Wär- mepumpe schnellstmöglich startet. ▶ Für den Schnellstart Ja auswählen. -oder- ▶ Um zurückzukehren, ohne die Funktion zu akti- vieren, Nein auswählen. UI 800 – 6721826031 (2023/12)
  • Seite 7 Diese Einstellungen sind nur zugänglich, wenn die Anlage wie sorkreis verglichen. hier beschrieben aufgebaut und konfiguriert ist und die verwendete Ein- heit diese Einstellung unterstützt. -oder- ▶ Nein auswählen, um Min. Durchfluss zu deakti- vieren. UI 800 – 6721826031 (2023/12)
  • Seite 8 Der Zuheizer wird entsprechend der eingestellten Verzögerung aktiviert. Die Verzögerung ist von der Zeit und der Abweichung vom Sollwert für die Vor- lauftemperatur abhängig. Bestätigen -oder- Abbrechen auswählen, um zum vorher eingestellten Wert zurückzukehren. UI 800 – 6721826031 (2023/12)
  • Seite 9 Heizkurve mit der Rege- lungsart Einzelraumabhängig zu löschen. – Temperaturüberwachung:Ja auswählen, da- mit ein durch defekte Heizungsventile verur- sachter Anstieg der Vorlauftemperatur des Heizkreises erkannt wird. Zur Vermeidung der Erkennung Nein auswählen. – Erkannte Fehler zurücksetzen auswählen, UI 800 – 6721826031 (2023/12)
  • Seite 10 – Min Vorl-soll o. Feuchtef.. gesetzt werden soll. [7…17…35] °C. Mindesttemperatur für den Betrieb ohne Feuchtefühler einstellen (Tau- punktüberwachung Aus ausgewählt). 1) Diese Heizkurve ist nicht in allen Ländern verfügbar. Tab. 7 Einstellungen für Heizung/Kühlung UI 800 – 6721826031 (2023/12)
  • Seite 11 Tab. 8 Menü zur Einstellung der Heizkurve 0010040444-001 Wenn eine konstante Vorlauftemperatur von mehr als 45 ⁰C gewählt Bild 2 Endpunkt einstellen wird, kann die Lebensdauer des Geräts beeinträchtigt werden. 0010040446-001 Bild 3 Fußpunkt einstellen UI 800 – 6721826031 (2023/12)
  • Seite 12 Bedieneinheit das Estrichtrocknungsprogramm automa- tisch fort. Dabei darf der Spannungsausfall nicht länger andauern, als die Gangreserve der Bedieneinheit (≥ 4h) oder die eingestellte maxima- le Unterbrechungsdauer. 0010040445-001 Bild 6 Maximale Vorlauftemperatur einstellen UI 800 – 6721826031 (2023/12)
  • Seite 13 Desinfektion regelmäßig durchführen. Für größere Warmwasseranlagen nach der eingestellten Wartezeit. Die gewählten Heizkreise gelten gegebenenfalls spezielle Rechtsbestimmungen für die thermi- sind während der Wartezeit ausgeschaltet, der Frost- sche Desinfektion. schutz ist aktiv ( Abb. 8, Zeit vor Tag 0) UI 800 – 6721826031 (2023/12)
  • Seite 14 ▶ Nein auswählen, um die tägliche Warmwasser- Tägliche Aufhei- Konfiguration der Frischwasserstation hinzufügen zung aufheizung zu deaktivieren. oder entfernen. -oder- Ja auswählen, um die tägliche Warmwasserauf- heizung zu aktivieren. ▶ Zeit. Gewünschten Zeitpunkt für die tägliche Warmwasseraufheizung einstellen. UI 800 – 6721826031 (2023/12)
  • Seite 15 Wert wählen. 1 = großer Pool (~50 Meter). -oder- 10 = kleiner Pool (~2 Meter). Aus auswählen. Warmhaltungs- Gewünschten Wert für die Aktivierung der Funktion Temp.diff. Warmhaltung und die Aufrechterhaltung der ge- wünschten Warmwassertemperatur einstellen. UI 800 – 6721826031 (2023/12)
  • Seite 16 1) Diese Einstellungen sind nur verfügbar, wenn eine Kühlstation installiert ist. In diesem Menü sind die Einstellungen für die Lüftung verfügbar. Weiter- Tab. 17 Einstellungen im Menü Photovoltaik-System führende Informationen zu den Einstellungen und Funktionen in der technischen Dokumentation der Vent (kontrollierte Wohnungslüftung) UI 800 – 6721826031 (2023/12)
  • Seite 17 Einstellungen wieder gültig. Die zur Verfügung stehenden Funktionen und Einstellungsmöglichkeiten sind anlagenabhängig. Zum Ausführen von Funktionstests werden jeweils die Parameter für die einzelnen Komponenten eingestellt. Um zu überprüfen, ob der Kompres- sor, das Mischventil, die Pumpe bzw. das 3-Wege-Ventil ordnungsge- UI 800 – 6721826031 (2023/12)
  • Seite 18 B. Anzahl Kompressorstarts und Lauf- In diesem Menü werden die aktuellen Alarme und die Störungshistorie zeit. angezeigt. Anlageninfo Übersicht der Sensoren in der Wärmepumpenanla- • Außentemperatur • Dämpfung Gebäudeart • Vorlaufsollwert • VorlauftemperaturRücklauftemperatur UI 800 – 6721826031 (2023/12)
  • Seite 19 Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, 0010035892-003 Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- Bild 10 Übersicht Kühlkreis fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. Um den Status der Anlage, der Anlagenkomponenten und der Fühler- Sie haben das Recht, der auf Art.
  • Seite 20 – Begrenz. mit Kompressor – Wärmequelle – Lstg.Zuheizer begrenzen – Tiefenbohrung (Sole) – Lstg.WW-Betr. begrenzen – Tiefenbohrung (Wasser) – Bival. pkt. Parallelbetr. – Erdreich – Zuheizer gemischt – Grundwasser – Nur Zuheizer – Abluft – Zuheizersperre UI 800 – 6721826031 (2023/12)
  • Seite 21 – Frostschutz – Täglich/Wochentag – Frostschutz Grenztemp. – Startzeit – Durchheizen unter – Temperatur – So/Wi Umschaltung – Warmhaltedauer – Betriebsart – Maximaldauer – Auto – Tägliche Aufheizung – Heizen – Aktivieren – Kühlen – Zeit UI 800 – 6721826031 (2023/12)
  • Seite 22 – Umladesystem – Zuheizer Pool zulassen – Thermische Desinfektion – Nie – Reset Laufzeiten – Mit der Heizung – Solarsystem starten – Immer – Lüftung – Laufzeit Poolventil – Expertenansicht – Regelgeschwindigkeit Pool-Betrieb – Gerätetyp UI 800 – 6721826031 (2023/12)
  • Seite 23 – PS10 Pumpe Kollektorkühlung – Warmwasser Stopptemperatur – Lüftung – Smart Grid – Zuluftgebläse – Wahlanhebung – Abluftgebläse – Zwangsanhebung – Bypassklappe – Erhöhter Warmwasserkomfort – Elektrischer Vorheizer – Elekrischer Zuheizer – Mischer hydr. Zuheizer UI 800 – 6721826031 (2023/12)
  • Seite 24 – VR2 Einspritzventil – MR0 Niederdruck-Schalter – EA0 Hzg. Kondensatwanne – MR1 Hochdruck-Schalter – EA1 Heizkabel – Volumenstrom Heizung – Ausgang Kühlen aktiv – Alarm elektr. Zuheizer – VK1 PKS Mischventil – Alarm Zuheizer mit Mischer UI 800 – 6721826031 (2023/12)
  • Seite 25 – Warmwasser – TW1 Starttemperatur WW – TW1 Stopptemperatur WW – TW1 Temperatur WW – TW2 Auslauftemp. WW – WW-Zirkulationspumpe – VW1 3-Wege-Ventil WW – Warmwasser – Warmwasser-Solltemperatur – Warmwassertemperatur – Kaltwassertemperatur – Vorlauftemp. Pufferspeicher UI 800 – 6721826031 (2023/12)
