2-30
Maschinen-Bedienterminal BTV 20.3A
Schnittstellen der Slot CPU-Karte - Rechnerkonfiguration 44

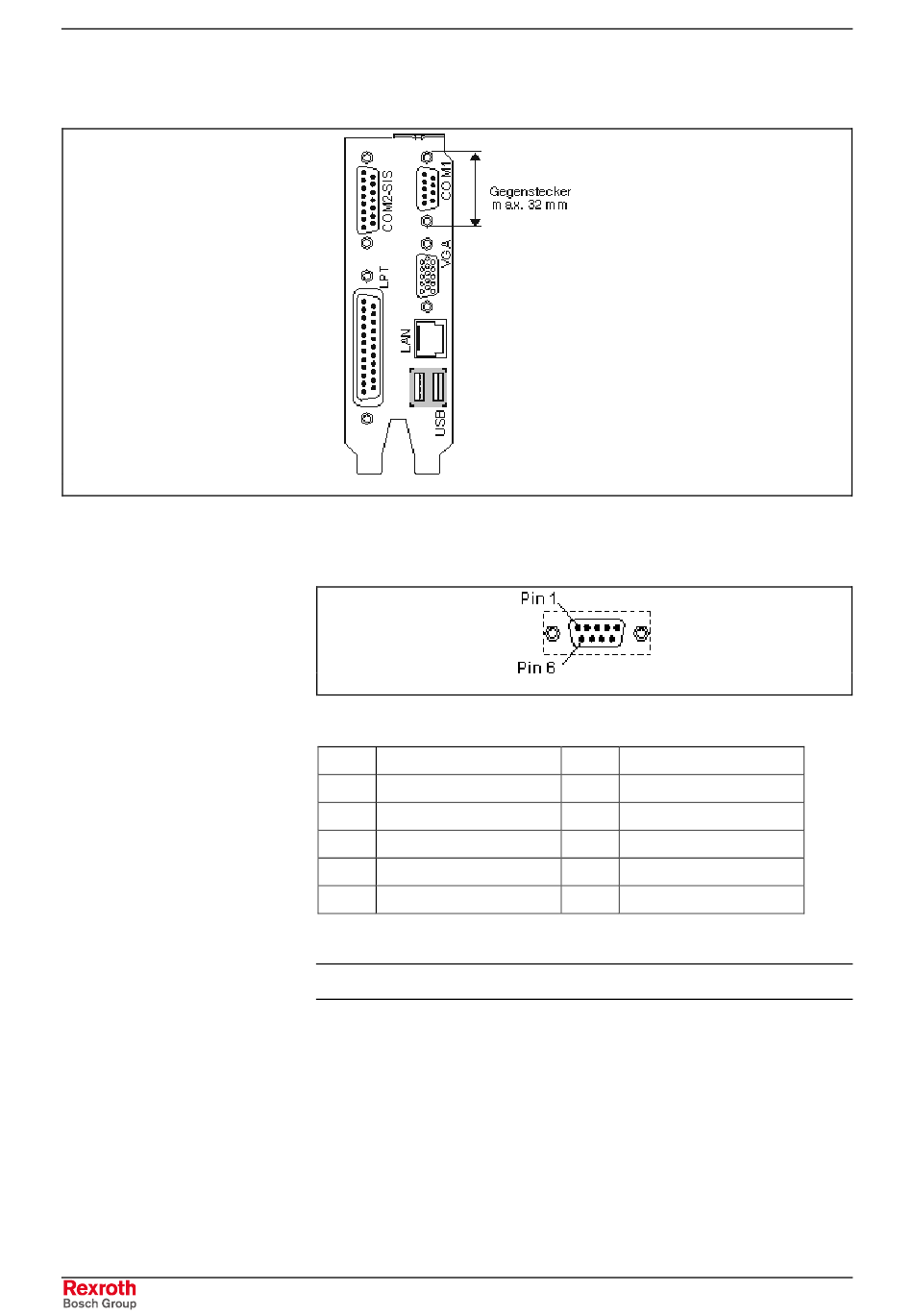

Abb. 2-35: Lage der Steckverbinder
Serielle Schnittstelle COM1
Abb. 2-36: COM1-Schnittstelle
Pin
Bezeichnung
1
DCD
3
TxD
5
GND
7
RTS (Note1)
9
RI
Abb. 2-37: Pinbelegung der seriellen Schnittstelle COM1
Hinweis: Der RS232-Kanal läuft nur mit 5-V-Spannungsversorgung.
Rexroth BTV 20.3A
Slot_PICMGCarrier_1.tif
Pin
Bezeichnung
2
RxD
4
DTR
6
DSR
8
CTS
DOK-MTA200-BTV20.3A***-PR03-DE-P
Com1_Belegung.tif
