Rexroth BTV 20.3A
2.6
Einbaumaße
BTV 20
4x Inbusschrauben
Linsenkopf mit
Dichtung M5x22
BTA 20
14x Inbusschrauben
Linsenkopf mit
Dichtung M5x16
Flachdichtung
DOK-MTA200-BTV20.3A***-PR03-DE-P
Das BTV 20.3A benötigt aufgrund der Gehäuseerweiterung einen
größeren Montageausschnitt als das Standard-BTV 20. Deshalb muss
das BTV 20.3A immer in Kombination mit einem BTA 20 bzw. BTM 15/16
eingesetzt werden.
Die Geräte müssen nahtlos aneinander in der Montageplatte vorgesehen
werden. Der Zwischensteg in der Montageplatte, der normalerweise
zwischen dem BTV 20 und dem Zusatzgerät stehen bleibt, muss entfernt
werden.
519
512
344
169
149
6
0
14x Kombimutter M5

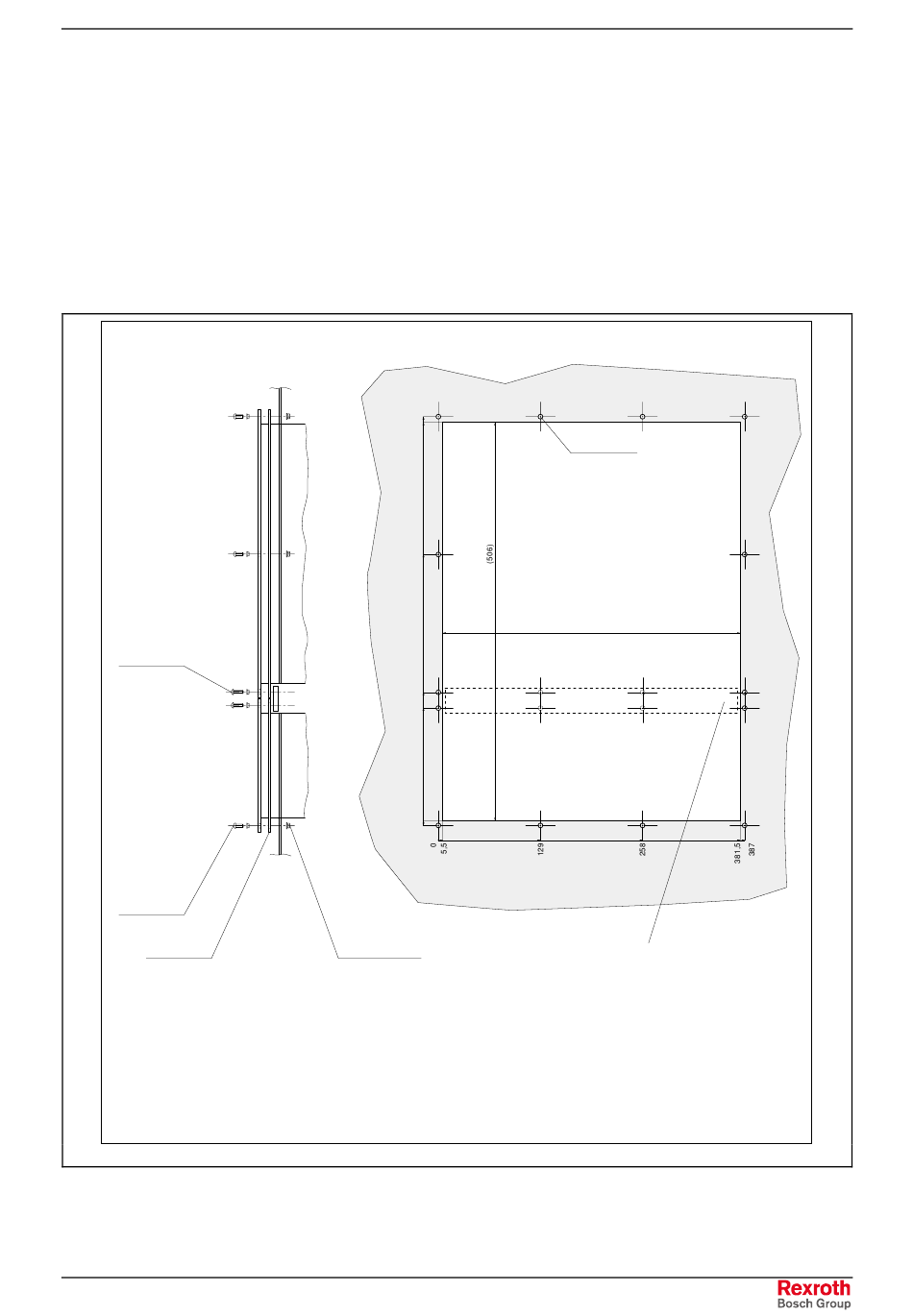

Abb. 2-22: Montageausschnitt BTV 20.3A mit BTA 20
Maschinen-Bedienterminal BTV 20.3A
14 x 6,0 oder M5
Montageausschnitt
(376)
Zwischenplatte
nach Montage des
BTV20 einsetzen!
2-21
Montageausschnitt.EPS
