2-4
Maschinen-Bedienterminal BTV 20.3A
2.2
Frontplatte, Tastatur
Floppyklappe, Reset-Taster
Unter der Floppyklappe befinden sich ein, mit einem dünnen Gegenstand
(Kugelschreiber, etc.) erreichbarer, Reset-Taster und der Anschluss für
eine externe Tastatur. Dieser Anschluss kann als Service-Schnittstelle
genutzt werden, wenn keine Einschubtastatur PCK03 vorhanden ist.
Hinweis: Bei Betätigung des Reset-Tasters werden alle offenen
Anwendungen ohne Absicherung beendet und der Rechner
wieder neu gebootet.
Bei der MTA 200 beeinflusst der Reset-Taster nur den
PC-Teil der Steuerung. Der NC-Teil läuft zunächst
ungehindert weiter. Beim Booten des PC-Teils bleibt aber
der Kommunikationstask zur NC hängen – das BTV
muss jetzt aus- und wieder eingeschaltet werden.
VORSICHT
Es empfiehlt sich deshalb, den Reset-Taster bei der
Ÿ
MTA nicht zu benutzen!
STEM200

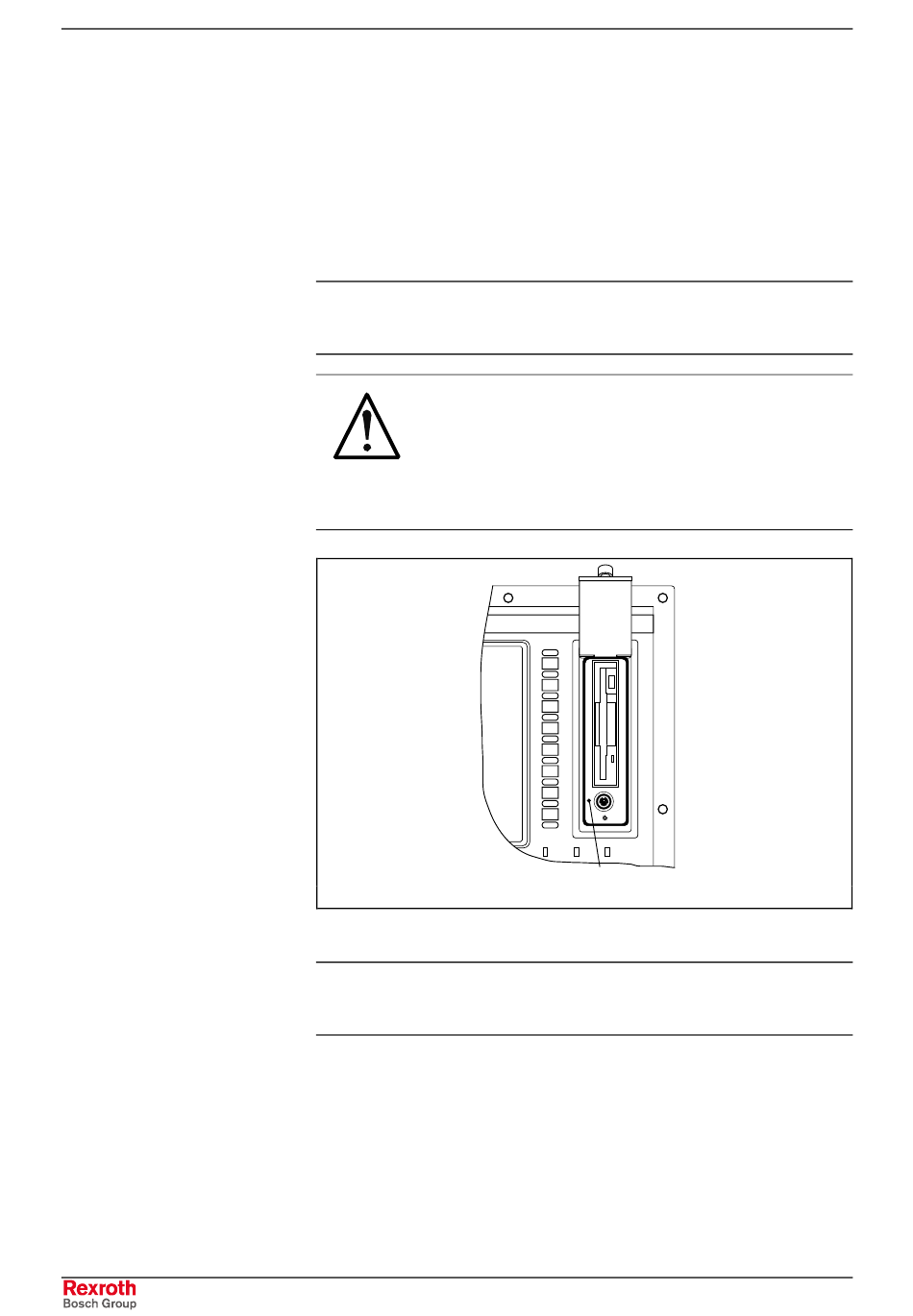

Abb. 2-3:
Lage des Reset-Tasters
Hinweis: Bei Nutzung des Diskettenlaufwerks die Floppyklappe offen
lassen. Beim Schließen der Klappe kann ein Diskettenauswurf
erfolgen, der Schreib- und Lesefehler verursacht.
Rexroth BTV 20.3A
R1
R2
R3
R4
R5
R6
R7
R8
TEMP
HD
POWER
Reset-Taster
DOK-MTA200-BTV20.3A***-PR03-DE-P
Floppyklappe.FH7
