Bosch ACC MT Installationsanleitung
Verwandte Anleitungen für Bosch ACC MT
Inhaltszusammenfassung für Bosch ACC MT

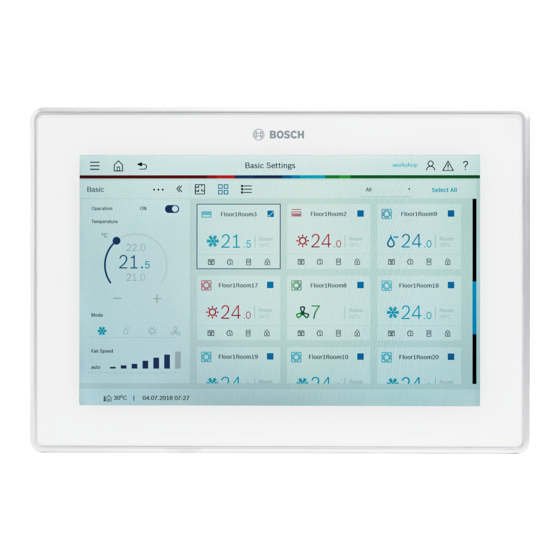

- Seite 1 Installationsanleitung/Quick-Start-Guide VRF-Zentralregler mit Touchscreen Air Center Control ACC MT...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 6 Anlagenübergabe ......21 7 Hilfe und Bedienung ......21 1 Symbolerklärung und Sicherheitshinweise. -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinwei- Es ist ausgeschlossen, dass durch den Betrieb des Zentralreg- Symbolerklärung lers ACC MT im VRF-Klimasystem gefährliche Zustände für Be- nutzer und Umgebung entstehen. Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der H Hinweise für die Zielgruppe... -
Seite 4: Angaben Zum Produkt
Die Air Flux Produktserie ist eine Klimasystem-Lösung für Ge- werbeobjekte, z. B. Bürogebäude, Hotels oder Apartment- Komplexe. Der VRF-Zentralregler mit Touchscreen ACC MT – in diesem Dokument Zentralregler genannt – spielt bei der Bedienung des Klimasystems eine zentrale Rolle. Die Nutzung und Bedie-... - Seite 5 Angaben zum Produkt Systemübersicht Internet PC Access (via LAN) Air Center Control ACC MT Ethernet 1: LAN / WAN1 Digital I/O AC EXP Modbus/RTU Power Meter CL5000L/M Ethernet 2 Air Flux Outdoor Primary Unit AF 5300 MDCI MDCI AC-CM Air Flux Outdoor...
-
Seite 6: Kompatible Vrf-Systemkomponenten
• Adapter AC-CM [9] USB-Stick mit Open-Source-Informationen (Open- Source-Informationen auch verfügbar auf https:// www.bosch-thermotechnology.com/global/) Weitere Informationen zu kompatiblen VRF-Systemkomponen- ten Air Flux Produktkatalog. Die Erweiterungskarte AC EXP ist nicht im Lieferumfang enthal- ten. Air Center Control – 6720890833 (2024/08) -
Seite 7: Status-Led-Anzeige
Angaben zum Produkt Status-LED-Anzeige Am VRF-Zentralregler ( Bild 2, [1], Seite 6) befindet sich auf der Frontseite rechts oben eine Status-LED-Anzeige. Diese zeigt den aktuellen Betriebs- bzw. Störungsstatus des Zentralreglers an: Statusanzeige LED Beschreibung Dauerhaft weiß Es liegen keine Störungen vor. Startvorgang des Zentralreg- lers ist beendet. -
Seite 8: Anschlüsse Rückseite Ohne Ac Exp
2.6.1 Anschlüsse Rückseite ohne AC EXP 0010024444-002 Bild 4 Anschlüsse Rückseite (ohne AC EXP Erweiterungskarte für Zentralregler ACC MT; Darstellung ohne Abdeckung) [1] Slot für Micro-SD-Karte (Karte unterhalb der Markierung 2.6.2 Zentralregler auf Grundeinstellung zurücksetzen in die Halterung mit Kontakten nach oben und zur Markie-... -
Seite 9: Anschlüsse Rückseite (Nur Ac Exp)
Angaben zum Produkt 2.6.3 Anschlüsse Rückseite (nur AC EXP) 0010024445-002 Bild 5 Anschlüsse Rückseite (nur Anschlüsse AC EXP Erweiterungskarte für Zentralregler ACC MT; Darstellung ohne Abdeckung) [8] Analog I/O [9] Ethernet 2 Modbus/TCP [10] XYE 2 [11] XYE 3 [12] XYE 4 [13] Modbus/RTU Air Center Control –... -
Seite 10: Anschlüsse - Ansicht Von Oben
Angaben zum Produkt 2.6.4 Anschlüsse – Ansicht von oben Analog LAN 2 ModBus XYE 4 XYE 3 XYE 2 XYE 1 Digital Out Digital In Factory LAN 1 DC 24V reset PoE+ I+ I- 0+ 0- D1 D0 C X Y E X Y E X Y E X Y E... -
Seite 11: Netzanschluss
Angaben zum Produkt 2.6.6 Netzanschluss 0010024453-001 Bild 8 Netzanschluss [1] Rote Aderendhülse (+) [2] Schwarze Aderendhülse (–) Weitere Informationen Installationsanleitung des Netzteils 0010036799-001 (im Lieferumfang des Netzteils). Bild 9 Netzanschluss 2.6.7 Netzanschluss (Artikelnummer 8733502082) [1] Ferrit ▶ Anschlusskabel des Netzteils um den Ferrit wickeln [1. und [2] Rote Aderendhülse (+) 2.]. -
Seite 12: Technische Daten
Angaben zum Produkt Technische Daten Für Geräte mit der Artikelnummer 8733502082 ist die Funkti- on PoE+ (Power over Ethernet) nicht verfügbar. Gerätebezeichnung Air Center Control ACC MT Konstruktion Elektronischer, unabhängig montierter Regler für Aufbau-Mon- tage Gewicht 1590 g 1820 g (Artikelnummer 8733502082) Abmessungen 271 ×... -
Seite 13: Installation
Installation ▶ Einsatz der Kabeldurchführung an der Bodenplatte befesti- Installation gen. WARNUNG Lebensgefahr durch Stromschlag! Vor Installation des Produkts: ▶ Außeneinheiten, Inneneinheiten und alle weiteren BUS- Teilnehmer allpolig von der Netzspannung trennen und auf Spannungsfreiheit prüfen. Installation vorbereiten Der Zentralregler ist ein unabhängig montierter Regler, der für die Wandinstallation an einer ebenen Wand vorgesehen ist. -
Seite 14: Kabelspezifikationen
Kabelspezifikationen Installationsarten Um den Zentralregler zu befestigen, gibt es 2 Möglichkeiten: • Aufputzinstallation ohne Kabelkanal Die Unterputzdose ist kein Bosch-Produkt und muss separat erworben werden. • Aufputzinstallation mit Kabelkanal 3.2.1 Aufputzinstallation ohne Kabelkanal Um die Kommunikationsleitungen zu platzieren und die Unter-... - Seite 15 Installation ▶ Unterputzdose in der Öffnung installieren. ▶ Wandhalter auf die Unterputzdose installieren. Die Öffnung im Wandhalter liegt über der Öffnung der Un- terputzdose. > 0010024055-001 Bild 13 Unterputzdose installieren (beispielhafte Darstel- 0010024053-001 lung) Bild 14 Wandhalter installieren (Maße in mm) ▶...
-
Seite 16: Aufputzinstallation Mit Kabelkanal
Installation ▶ Kabel anschließen. ▶ Kabel anschließen und ggf. mit Kabelbindern an den La- schen überhalb der Kabeldurchführungen fixieren. ▶ Zentralregler in den Wandhalter einhängen. ▶ Die restlichen Kabel in der Unterputzdose verstauen. ▶ Zentralregler nach unten klappen. ▶ Zentralregler mit Schraube befestigen. Zentralregler in den Wandhalter einhängen und befestigen (... -
Seite 17: Zentralregler Einhängen Und Befestigen
Installation 3.2.3 Zentralregler einhängen und befestigen 3.2.4 Zentralregler entfernen ▶ Zentralregler in den Wandhalter einhängen, nach unten ▶ Schraube auf der Unterseite des Zentralreglers lösen. klappen. 0010023928-001 Bild 20 Schraube lösen 0010023915-001 Bild 18 Zentralregler einhängen ▶ Zentralregler unten abziehen und oben aus dem Wandhal- ter aushängen. -
Seite 18: Inbetriebnahme
Inbetriebnahme • System-Scan starten Inbetriebnahme Das erste Benutzerkonto, das erstellt wird, ist ein Benutzerkon- to mit Administrator-Rechten. Der Administrator kann nach Übersicht der Inbetriebnahmeschritte dem Erstellen des Administratorkontos neue Benutzerkonten 1. Installation und elektrische Verdrahtung aller VRF-Anlagen- anlegen und Benutzerrollen zuweisen. komponenten (Außeneinheiten, Inneneinheiten etc. -
Seite 19: Übersicht Dashboard
Erste Schritte Übersicht Dashboard 0010055470-001 Beispielhafte Darstellung (Änderungen möglich) Beschreibung Beschreibung Kopfzeile • Navigationselemente, auf jeder Seite am oberen Bildschirm- rand • Hauptmenü aufrufen ( • Seite Dashboard aufrufen ( • Zur vorherigen Seite zurückkehren ( • Benutzer an- und abmelden ( •... -
Seite 20: Zeitprogramme
Erste Schritte Beschreibung Beschreibung System-Monitor Die Messwerte sowie die Kältemittelsysteme, Außeneinheiten und alle anderen Einheiten (IDU, MDCI1, ERV, AHU-KIT, AF-HB) anzeigen. Energiebericht Meldet den Energieverbrauch der Außeneinheiten (umgerech- net auf die angeschlossenen Inneneinheiten). Energiebericht Zeitprogramme • Zeitprogramme anlegen und bearbeiten. Zeitprogramme •... -
Seite 21: Anlagenübergabe
[1] Symbol Sprache Wir empfehlen, nach erfolgreicher Inbetriebnahme die Einstel- lungen auf einem USB-Stick zu sichern und dem Kunden zu übergeben ( Bedienungsanleitung ACC MT). Hilfe und Bedienung Weiterführende Erklärungen zum Produkt sowie die Hilfe können direkt am Zentralregler aufgerufen werden. -
Seite 22: Umweltschutz Und Entsorgung
Hauptmenü und Hilfe Umweltschutz und Entsorgung Open Source Software Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch- Für die Steuerung der Produkte setzt Bosch Thermotechnik Gruppe. auch auf Open Source Software. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz Ein USB-Stick mit Open-Source-Informationen ist im Lieferum- sind für uns gleichrangige Ziele. -
Seite 23: Datenschutzhinweise
Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wen- den: Datenschutzbeauftragter, Information Security and Priva- cy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beru- henden Verarbeitung Ihrer personenbezogenen Daten aus Gründen, die sich aus Ihrer besonderen Situation ergeben,... - Seite 24 Bosch Thermotechnik GmbH Sophienstraße 30-32 35576 Wetzlar www.bosch-industrial.de info@bosch-industrial.de...
