XTP601 Bedienungsanleitung
2.7.4. Einstellung der Ausgänge
Der Analysator verfügt über zwei 4-20 mA-Ausgänge und 2 Alarmrelais. Der erste 4-20 mA-
Ausgang ist fest auf den Kalibrierbereich des Geräts eingestellt, die zweite ist frei wählbar von 0
bis 100 %. Der Analysator ist für Ausgänge mit 4 mA und 20 mA geeignet, was die Installation
und Inbetriebnahme erleichtert. Der Benutzer kann diese Ausgänge über die HMI trimmen;
dazu den entsprechenden Kanal markieren und die Pfeile nach oben und unten zur Anpassung
des Ausgangs verwenden.
Parameter
AL1 SETPOINT
AL2 SETPOINT
CH2 OUT ZERO
CH2 OUT SPAN
AL1 CONFIG
AL2 CONFIG
97313 DE Ausgabe 7, März 2020

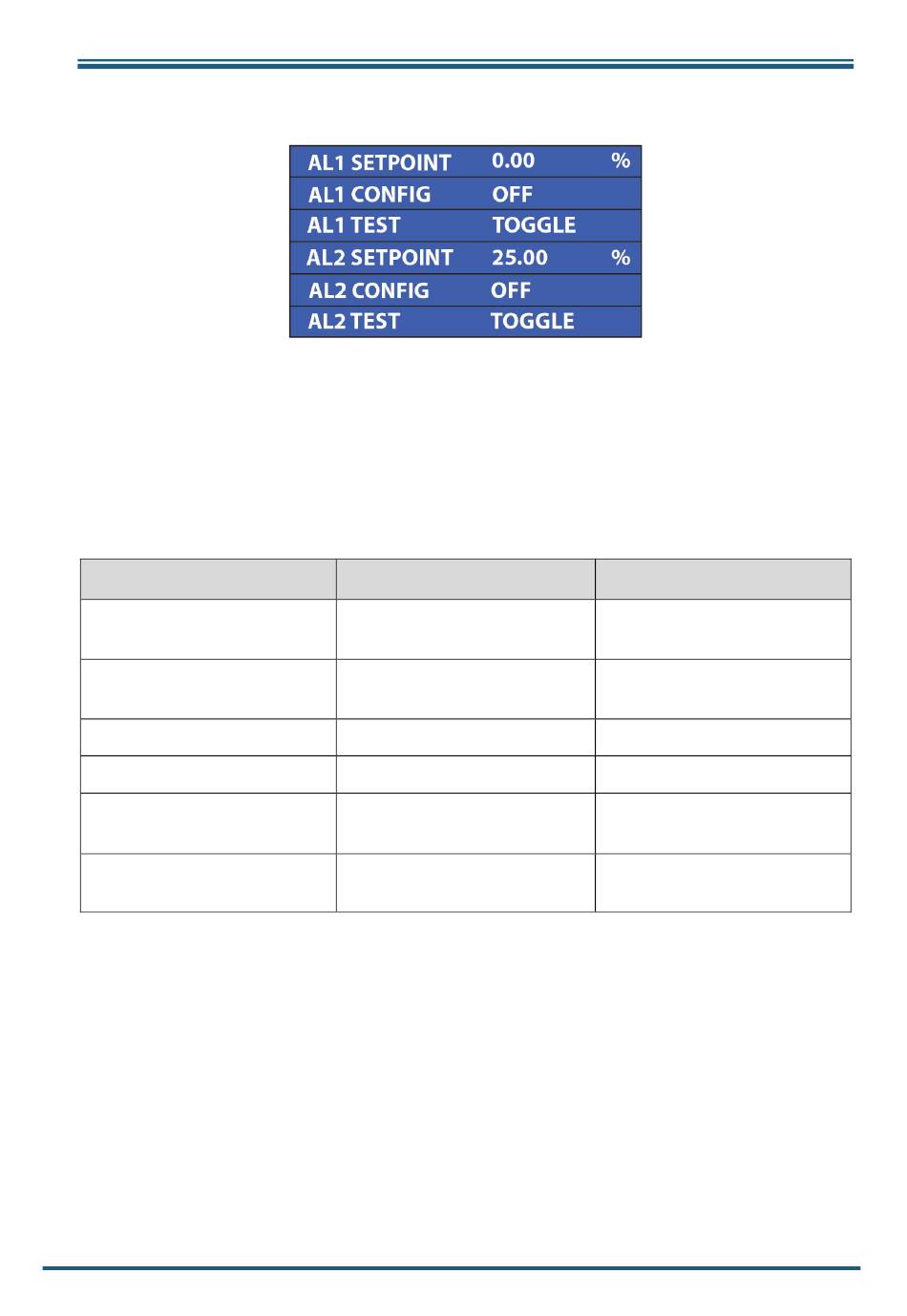

Abb 21 Einstellungen der Ausgange
Beschreibung/Funktion
% O
-Grenzwert für LO-
2
Alarmrelais
% O
-Grenzwert für HI-
2
Alarmrelais
% O
-Wert für 4 mA
2
% O
-Wert für 20 mA
2
Ein- / Ausschalten und setzen
Alarm 1
Ein- / Ausschalten und setzen
Alarm 2
Optionen
0 bis 100% O
2
0 bis 100% O
2
0 bis 100% O
2
0 bis 100% O
2
OFF, LOW oder HIGH
OFF, LOW oder HIGH
20
