INSTALLATION
2.6
Anschluss der Gas-Versorgungsleitungen
Die Anschlüsse für das Messgas befi nden sich auf der Rückseite des Geräts (s. Abb.
5) jeweils als 1/4"-VCR-Port für den Gaseinlass und Gasauslass. Alle Anschlüsse
sollten aus hochwertigem Edelstahlrohr ausgeführt werden.
HINWEIS: Die außerhalb des Geräts benötigten Gas-Kupplungen sind
nicht Lieferbestandteile des Geräts, können jedoch als Zubehör bei Michell
Instruments bestellt werden (Näheres unter www. michell.com).
Herstellen eines Anschlusses an der 1/4"-VCR-Rohrverschraubung:
1.
2.
3.
10
8
9

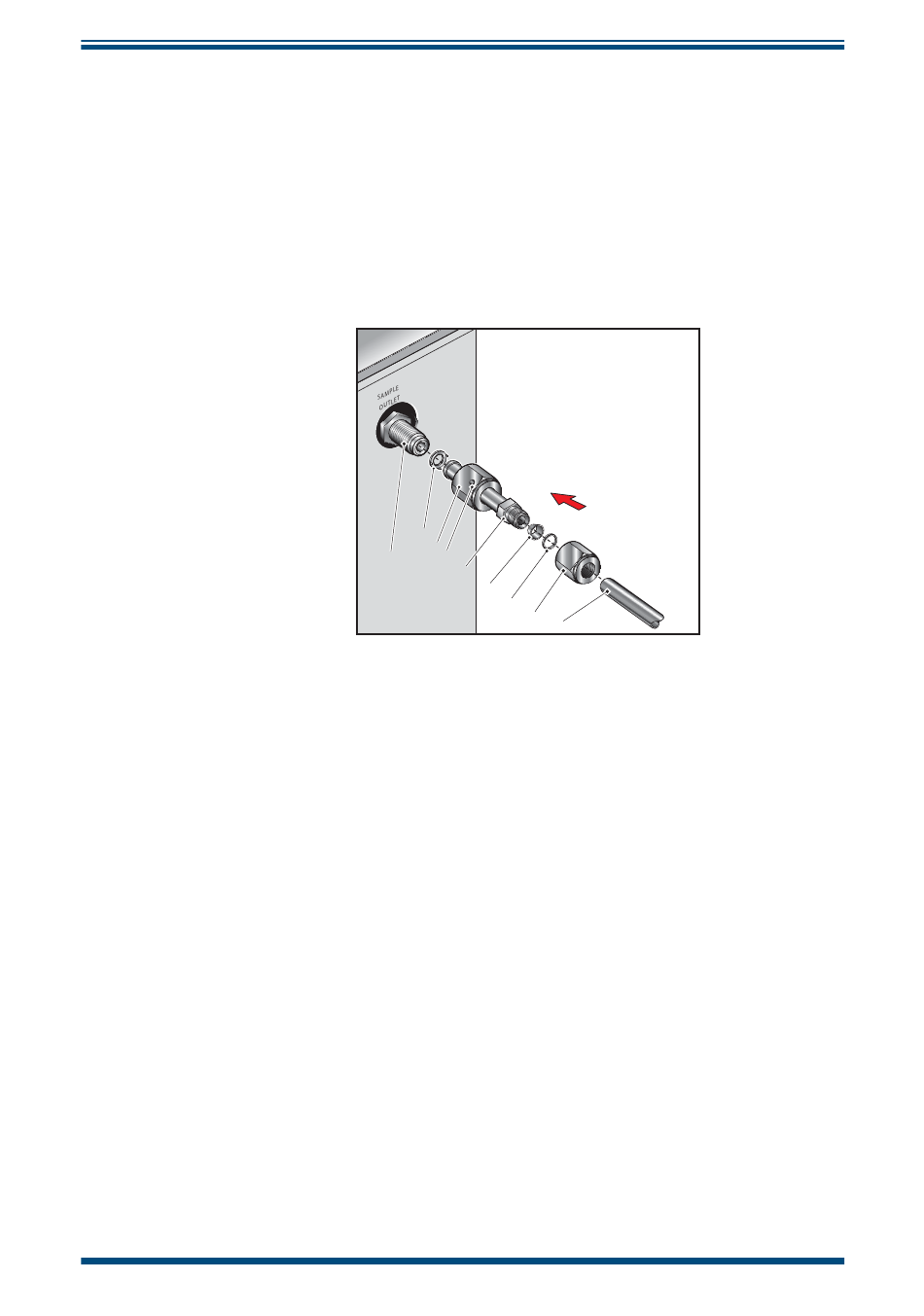

Abb 5
Stecken Sie die Dichtung mit ihrem Haltering (8) über das Ende des
VCR-Adapters (5).
Positionieren Sie das mit der Dichtung (8) versehene Ende des VCR-
Adapters (5) über die VCR-Buchse (9) und ziehen die Sicherungsmutter
(7) handfest an, um den Adapter an der Buchse zu befestigen.
Ziehen Sie die Sicherungsmutter (7) mit einer 1/8-Umdrehung fest.
QMA401 Bedienungsanleitung
HINWEIS: Die Teile 1 bis 6
werden nicht mit dem Gerät
mitgeliefert und dienen
nur zur Illustration einer
typischen Gas-Kupplung.
7
6
5
4
3
2
1
Typischer Gas-Anschluss
97450 DE Ausgabe 1.6, November 2016
