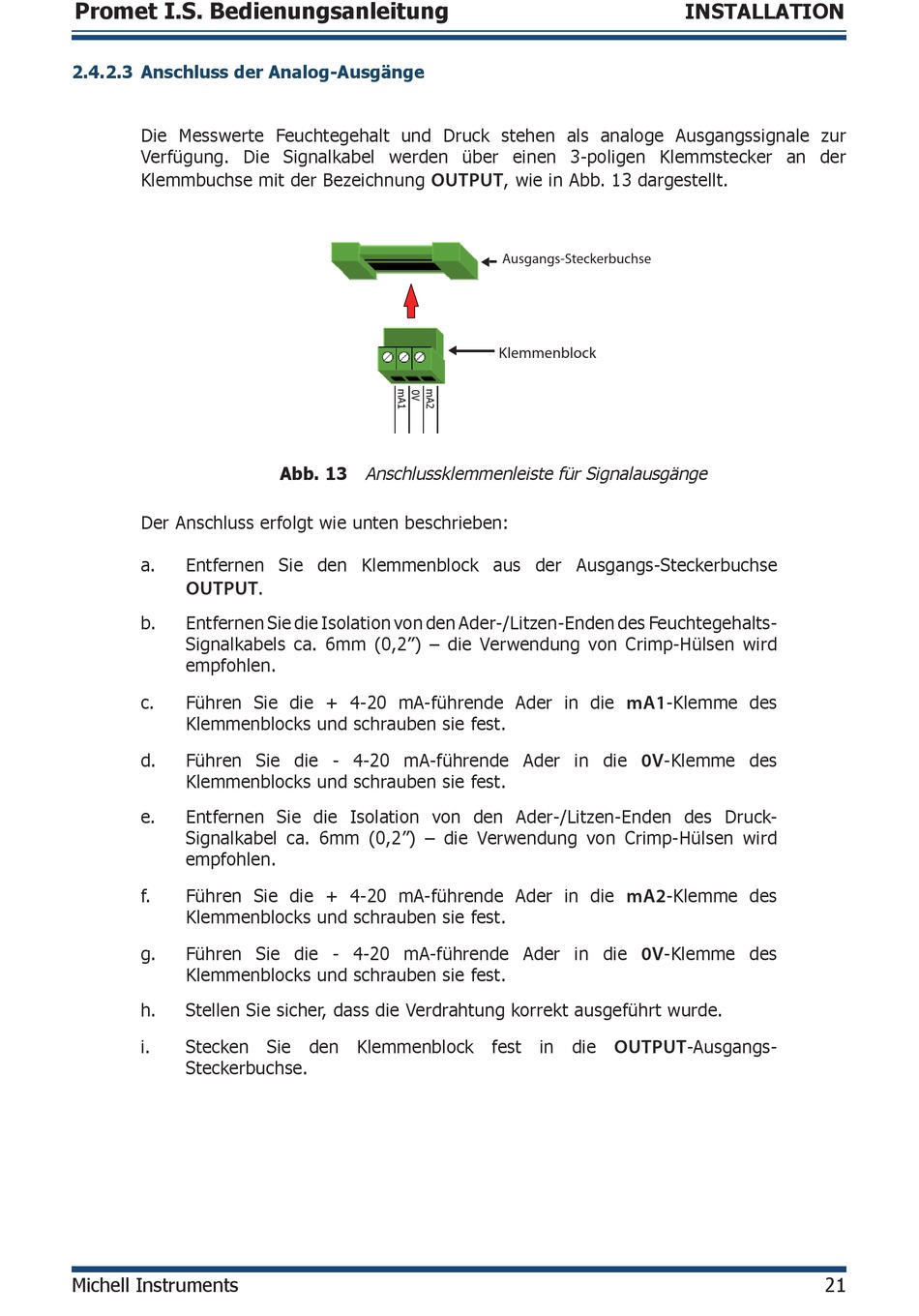

2.4.2.3 Anschluss der Analog-Ausgänge
Die Messwerte Feuchtegehalt und Druck stehen als analoge Ausgangssignale zur
Verfügung. Die Signalkabel werden über einen 3-poligen Klemmstecker an der
Klemmbuchse mit der Bezeichnung
Der Anschluss erfolgt wie unten beschrieben:
a. Entfernen Sie den Klemmenblock aus der Ausgangs-Steckerbuchse
OUTPUT
b. Entfernen Sie die Isolation von den Ader-/Litzen-Enden des Feuchtegehalts-
Signalkabels ca. 6mm (0,2") – die Verwendung von Crimp-Hülsen wird
empfohlen.
c. Führen Sie die + 4-20 mA-führende Ader in die
Klemmenblocks und schrauben sie fest.
d. Führen Sie die - 4-20 mA-führende Ader in die
Klemmenblocks und schrauben sie fest.
e. Entfernen Sie die Isolation von den Ader-/Litzen-Enden des Druck-
Signalkabel ca. 6mm (0,2") – die Verwendung von Crimp-Hülsen wird
empfohlen.
f. Führen Sie die + 4-20 mA-führende Ader in die
Klemmenblocks und schrauben sie fest.
g. Führen Sie die - 4-20 mA-führende Ader in die
Klemmenblocks und schrauben sie fest.
h. Stellen Sie sicher, dass die Verdrahtung korrekt ausgeführt wurde.
i. Stecken Sie den Klemmenblock fest in die
Steckerbuchse.
Michell Instruments
OUTPUT
Abb. 13 Anschlussklemmenleiste für Signalausgänge
.
, wie in Abb. 13 dargestellt.
Ausgangs-Steckerbuchse


Klemmenblock
OUTPUT
INSTALLATION
mA1
-Klemme des
0V
-Klemme des
mA2
-Klemme des
0V
-Klemme des
-Ausgangs-
21
