BETRIEB
2.7.7
Ausgänge Seite
Der Analysator hat zwei 4...20-mA-Ausgänge und zwei Konzentrationsalarmrelais. Der
primäre 4...20 mA ist fest auf den kalibrierten Bereich des Geräts eingestellt, der zweite
ist frei wählbar von 0 bis 100 %. Der Analysator hat die Möglichkeit, 4 mA und 20 mA
auszugeben, um die Installation und Inbetriebnahme zu erleichtern. Der Benutzer kann
diese Ausgänge über die HMI trimmen, indem er den entsprechenden Kanal markiert
und die Pfeile nach oben und unten verwendet, um den Ausgang einzustellen.
Einstellung
CH1 TRIM Z
CH1 TRIM Z
CH1 TRIM S
CH1 TRIM S
CH2 TRIM Z
CH2 TRIM Z
CH2 TRIM S
CH2 TRIM S
CH2 ZERO
CH2 ZERO
CH2 SPAN
CH2 SPAN
Blättern Sie auf der Seite OUTPUTS nach unten zum Untermenü NAMUR Output Set-Up.
24
XTP501 & XTC501 Bedienungsanleitung

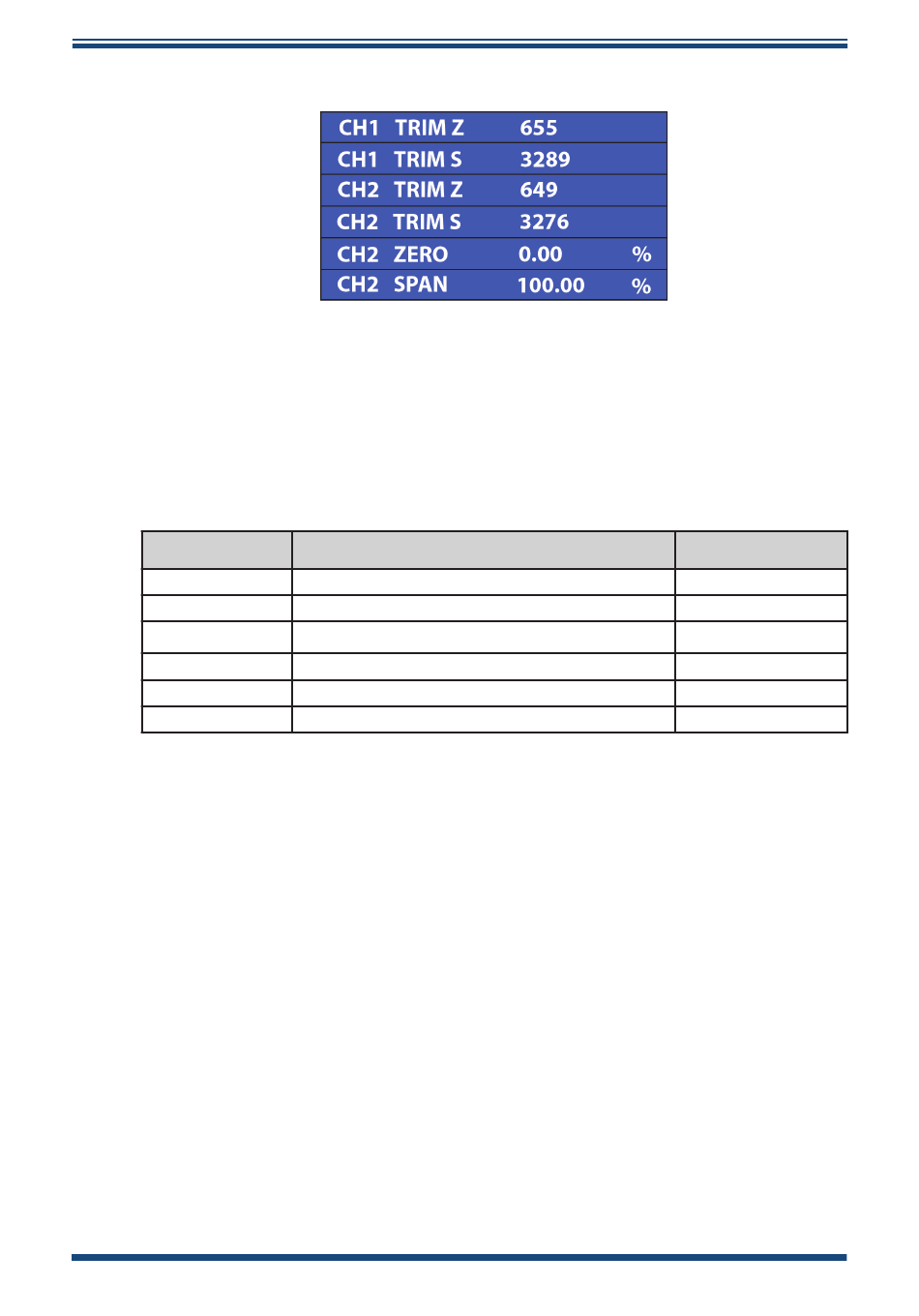

Abbildung 24
Beschreibung/Bedienung
Trimmung 4 mA-Ausgang an Kanal 1
Trimmung 20 mA-Ausgang an Kanal 1
Trimmung 4 mA-Ausgang an Kanal 2
Trimmen des 20-mA-Ausgangs an Kanal 2
4-mA-Punkt für Kanal 2 einstellen
20-mA-Punkt für Kanal 2 einstellen
Ausgänge Seite
99976 Ausgabe 1, Mai 2021
Optionen
+/- 660
+/- 3300
+/- 660
+/- 3300
0.00...100 %
0.00...100 %
