5 Verhalten bei gestörtem Stromnetz
5.2.2

P(f)-Kennlinie

Bei der netzfrequenzabhängigen Wirkleistungsregelung prüft der Wechselrichter ständig die anliegende Netzfrequenz
und ändert die Leistung entsprechend den Frequenzabweichungen. Die Funktion wird über den Parameter
Inverter.WCtlHzModCfg.Ena aktiviert. Um das Verhalten des Wechselrichters bei Abweichungen der Netzfrequenz zu
steuern, ist eine Kennlinie mit 8 Stützpunkten einstellbar. Diese Stützpunkte sind auf der Benutzeroberfläche einstellbar.
HzUnGra[C]
HzUn[C] HzUn[B] HzUn[A]

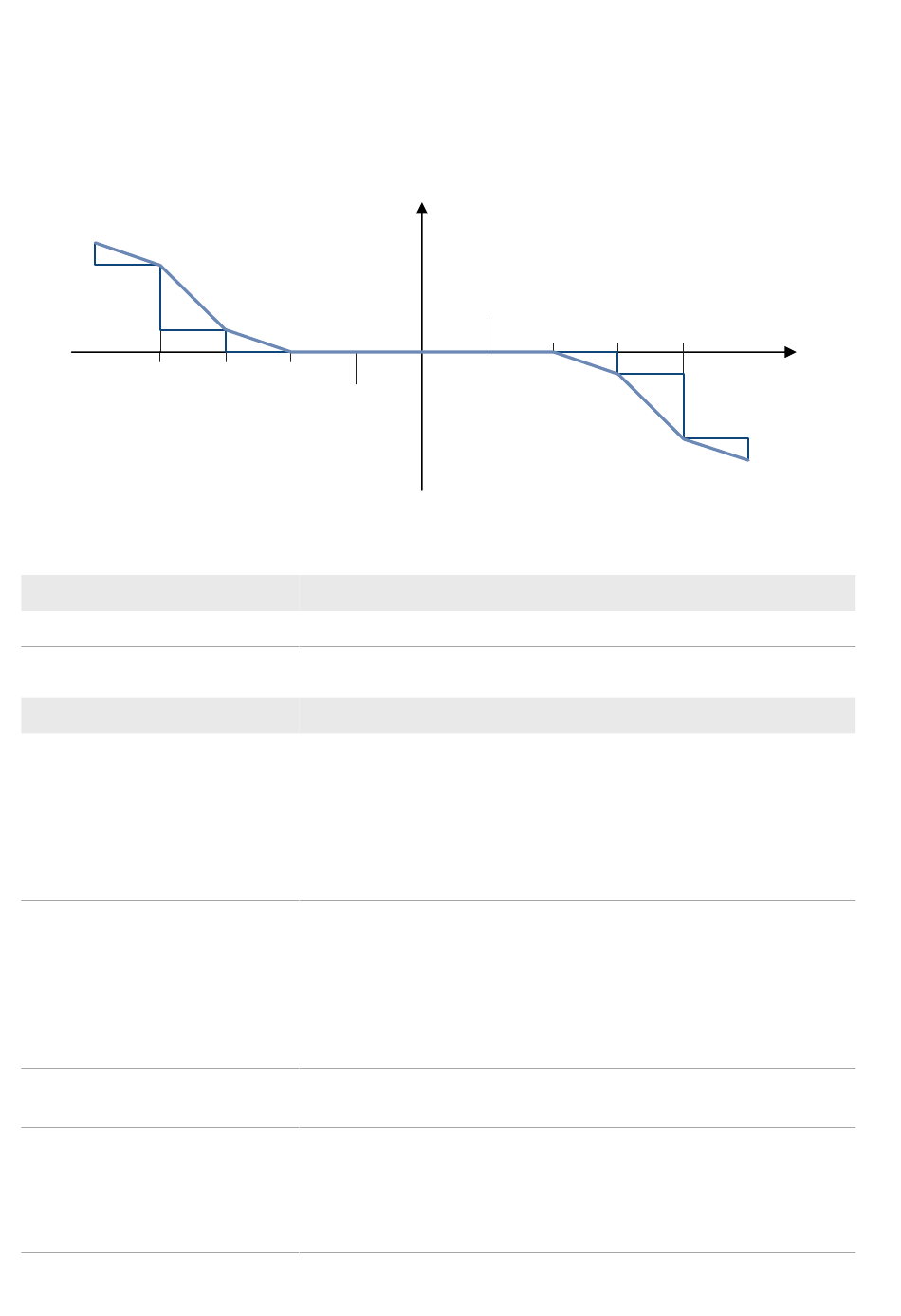

Abbildung 19: Beispiel einer P(f)-Kennlinie
Kennlinie aktivieren
Objektname
Inverter.WCtlHzModCfg.Ena
Kennlinie einstellen
Objektname
Inverter.WCtlHzModCfg.RefModOv
Inverter.WCtlHzModCfg.RefModUn
Inverter.WCtlHzModCfg.WTms
Inverter.WCtlHzModCfg.WCtlHz-
Cfg.HystEnaOv
50 NSM-GG10-TI-de-12
dW
<RefModUn>
HzUnGra[B]
HzUnGra[A]
HzUnStop
Definition
P(f)-Kennlinie
Definition
Bezugsgröße für Wirkleistung bei
Überfrequenz
Bezugsgröße für Wirkleistung bei Un-
terfrequenz
Einstellzeit in s
Hysterese bei Überfrequenz
dW
<RefModOv>
HzOvStop
HzOv[A] HzOv[B]
HzOvGra[A]
HzOvGra[B]
Erklärung
Aktivierung / Deaktivierung
Erklärung
Einstellbar:
Maximale Wirkleistung (WMaxOut)
Momentanleistung (WSnpt)
Abstand der Momentanleistung zur
maximalen Bezugsleistung WMaxIn
(WSnptMax)
Einstellbar:
Maximale Wirkleistung (WMaxOut)
Momentanleistung (WSnpt)
Abstand der Momentanleistung zur
maximalen Bezugsleistung WMaxIn
(WSnptMax)
Einstellzeit entspricht 3 Tau eines PT1-
Gliedes
Wenn die Hysterese bei Überfre-
quenz aktiviert ist, bleibt der Kennlini-
enwert bei wieder sinkender Fre-
quenz bis zur Unterschreitung der
Rücksetzüberfrequenz konstant.
