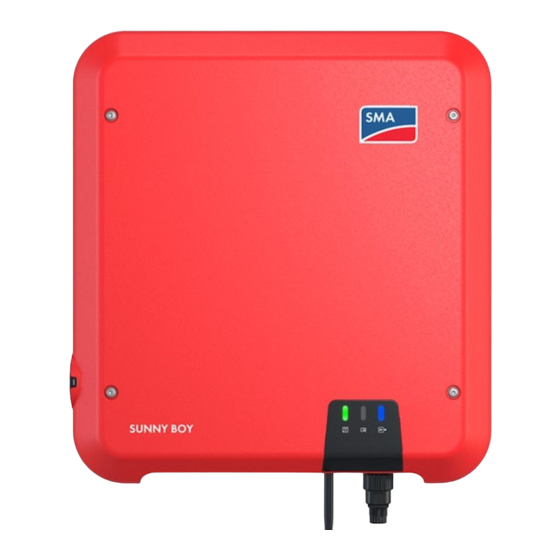

SMA SUNNY BOY 3.0 Betriebsanleitung

SMA SUNNY BOY 3.0 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SUNNY BOY 3.0:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

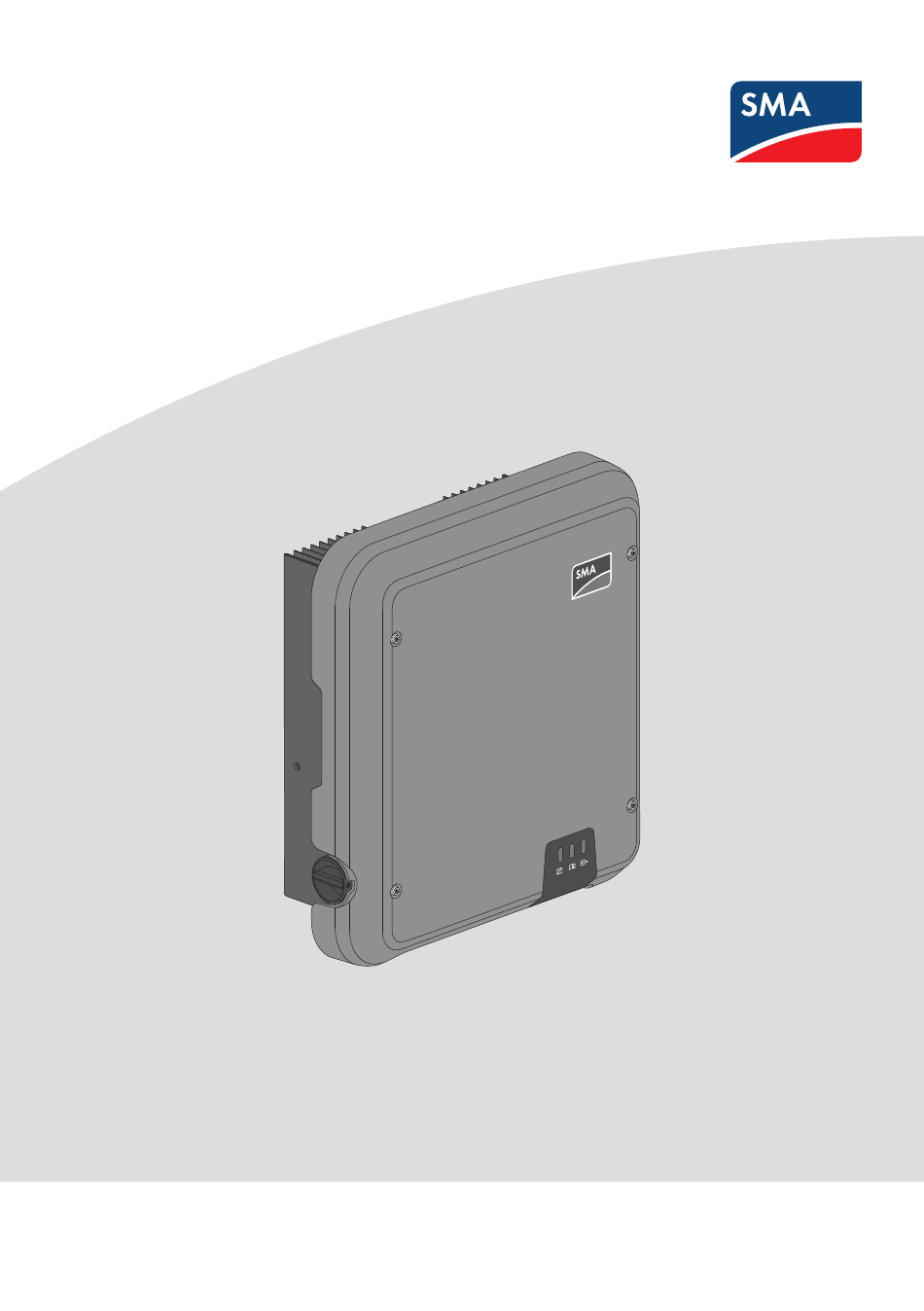

Betriebsanleitung
SUNNY BOY 3.0 / 3.6 / 4.0 / 5.0 / 6.0
B O Y
N Y
S U N
DEUTSCH
SBxx-1AV-41-BE-de-12 | Version 1.2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY BOY 3.0

Inhaltszusammenfassung für SMA SUNNY BOY 3.0

  • Seite 1 Betriebsanleitung SUNNY BOY 3.0 / 3.6 / 4.0 / 5.0 / 6.0 B O Y S U N DEUTSCH SBxx-1AV-41-BE-de-12 | Version 1.2...

  • Seite 2: Rechtliche Bestimmungen

    SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.
  • Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de Stand: 09.12.2019 Copyright © 2019 SMA Solar Technology AG. Alle Rechte vorbehalten. Betriebsanleitung SBxx-1AV-41-BE-de-12...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........Gültigkeitsbereich....................... Zielgruppe ........................Inhalt und Struktur des Dokuments................Warnhinweisstufen..................... Symbole im Dokument ....................Auszeichnungen im Dokument .................. Benennungen im Dokument..................Sicherheit................... 10 Bestimmungsgemäße Verwendung................10 Wichtige Sicherheitshinweise ..................10 Lieferumfang................15 Produktübersicht ..............
  • Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 6.6.3 PV-Generator anschließen ..............42 6.6.4 DC-Steckverbinder demontieren............44 Inbetriebnahme ................ 46 Vorgehensweise für die Inbetriebnahme ..............46 Wechselrichter in Betrieb nehmen ................47 Konfigurationsoption wählen ..................49 Selbsttest starten (für Italien und Dubai) ..............51 Bedienung.................
  • Seite 6 Probleme mit Streaming-Diensten................103 12 Wechselrichter außer Betrieb nehmen........104 13 Technische Daten..............108 13.1 DC/AC ........................108 13.1.1 Sunny Boy 3.0 / 3.6 / 4.0..............108 13.1.2 Sunny Boy 5.0 / 6.0................110 13.2 Allgemeine Daten....................... 112 13.3 Klimatische Bedingungen ..................113 13.4...

  • Seite 7: Hinweise Zu Diesem Dokument

    Produkts. Die aktuelle Version dieses Dokuments sowie weiterführende Informationen zum Produkt finden Sie im PDF-Format und als eManual unter www.SMA-Solar.com. Das eManual können Sie auch über die Benutzeroberfläche des Produkts aufrufen. Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom realen Produkt abweichen.

  • Seite 8: Symbole Im Dokument

    1 Hinweise zu diesem Dokument SMA Solar Technology AG WARNUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann.

  • Seite 9: Benennungen Im Dokument

    SMA Solar Technology AG 1 Hinweise zu diesem Dokument Auszeichnung Verwendung Beispiel • Schaltfläche oder Taste, die Sie [Schaltfläche] • [Enter] wählen. wählen oder drücken sollen [Taste] • Platzhalter für variable • Parameter WCtlHz.Hz# Bestandteile (z. B. in Parameternamen) Benennungen im Dokument Vollständige Benennung...

  • Seite 10: Sicherheit

    Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum...

  • Seite 11: Lebensgefahr Durch Stromschlag Beim Berühren Spannungsführender Teile Bei Geöffnetem Produkt

    SMA Solar Technology AG 2 Sicherheit Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden müssen. Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten, Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem...

  • Seite 12: Lebensgefahr Durch Stromschlag Bei Überspannungen Und Fehlendem Überspannungsschutz

    2 Sicherheit SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag beim Berühren unter Spannung stehender Anlagenteile bei einem Erdschluss Bei einem Erdschluss können Anlagenteile unter Spannung stehen. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.

  • Seite 13: Lebensgefahr Durch Feuer Und Explosion

    SMA Solar Technology AG 2 Sicherheit WARNUNG Lebensgefahr durch Feuer und Explosion In seltenen Einzelfällen kann im Fehlerfall im Inneren des Produkts ein zündfähiges Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Produkts ein Brand entstehen oder eine Explosion ausgelöst werden. Tod oder lebensgefährliche Verletzungen durch heiße oder wegfliegende Teile können die Folge sein.

  • Seite 14: Verbrennungsgefahr Durch Heiße Gehäuseteile

    Anlage, der Häufigkeit der Geräte-Updates, der Häufigkeit der Sunny Portal-Übertragungen oder der Nutzung von FTP-Push. Hohe Kosten für die Internetverbindung können die Folge sein. • SMA Solar Technology AG empfiehlt die Nutzung einer Internet-Flatrate. ACHTUNG Beschädigung des Produkts durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts...

  • Seite 15: Lieferumfang

    SMA Solar Technology AG 3 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Wechselrichter Wandhalterung...

  • Seite 16: Produktübersicht

    Bezeichnung DC-Lasttrennschalter LEDs Die LEDs signalisieren den Betriebszustand des Produkts. Aufkleber mit QR-Code zum Scannen in der SMA 360° App für einfache Ver- bindung zur Benutzeroberfläche via WLAN Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dau- erhaft am Produkt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: •...

  • Seite 17: Symbole Am Produkt

    SMA Solar Technology AG 4 Produktübersicht Symbole am Produkt Symbol Erklärung Warnung vor einer Gefahrenstelle Dieses Symbol weist darauf hin, dass das Produkt zusätzlich geerdet werden muss, wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefor- dert ist. Warnung vor elektrischer Spannung Das Produkt arbeitet mit hohen Spannungen.

  • Seite 18: Schnittstellen Und Funktionen

    4 Produktübersicht SMA Solar Technology AG Symbol Erklärung Das Produkt verfügt nicht über eine galvanische Trennung. WEEE-Kennzeichnung Entsorgen Sie das Produkt nicht über den Hausmüll, sondern nach den am In- stallationsort gültigen Entsorgungsvorschriften für Elektroschrott. Das Produkt ist für die Montage im Außenbereich geeignet.

  • Seite 19: Benutzeroberfläche Zur Überwachung Und Konfiguration

    WLAN-Verbindung mit SMA 360° App Das Produkt ist standardmäßig mit einem QR-Code ausgestattet. Durch Scannen des QR-Codes auf dem Produkt über die SMA 360° App, wird der Zugriff auf das Produkt via WLAN hergestellt und die Verbindung zur Benutzeroberfläche erfolgt automatisch.

  • Seite 20: Rs485-Schnittstelle

    Das Produkt ist mit einer Modbus-Schnittstelle ausgestattet. Die Modbus-Schnittstelle ist standardmäßig deaktiviert und muss bei Bedarf konfiguriert werden. Die Modbus-Schnittstelle der unterstützten SMA Produkte ist für den industriellen Gebrauch durch z. B. SCADA-Systeme konzipiert und hat folgende Aufgaben: • Ferngesteuertes Abfragen von Messwerten •...

  • Seite 21: Allstromsensitive Fehlerstrom-Überwachungseinheit

    Die Aktivierung von SMA Smart Connected erfolgt während der Registrierung im Sunny Portal. Um SMA Smart Connected zu nutzen ist es nötig, dass das Produkt dauerhaft mit dem Sunny Portal verbunden ist und die Daten des Betreibers und der Fachkraft im Sunny Portal hinterlegt und auf dem aktuellen Stand sind.
  • Seite 22 Der Wechselrichter speist nicht in das öffentliche Stromnetz ein. Rote LED leuchtet Ereignis aufgetreten Wenn ein Ereignis auftritt, wird zusätzlich auf der Benutzeroberflä- che des Produkts oder im Kommunikationsprodukt (z. B. SMA Data Manager) eine konkrete Ereignismeldung und die zugehörige Ereig- nisnummer angezeigt. Blaue LED blinkt langsam für Kommunikationsverbindung wird aufgebaut ca.

  • Seite 23: Systemübersicht

    SMA Solar Technology AG 4 Produktübersicht Systemübersicht ÖFFENTLICHES SUNNY PORTAL STROMNETZ Solarenergie Wechselstrom Kommunikation KUNDENANLAGE SUNNY HOME MANAGER/ SMA ENERGY METER SMA PV-SYSTEM SMA SPEICHERSYSTEM Betriebsanleitung SBxx-1AV-41-BE-de-12...

  • Seite 24: Verschaltungsübersicht

    4 Produktübersicht SMA Solar Technology AG 4.5.1 Verschaltungsübersicht VERTEILERKASTEN SUNNY HOME MANAGER/ SMA ENERGY METER NETZANSCHLUSSPUNKT mit Energiezähler des Netzbetreibers max. 63 A max. max. 32 A 50 A SUNNY BOY ÖFFENTLICHES SUNNY BOY STORAGE VERBRAUCHER STROMNETZ NOTSTROM- TS4-R BATTERIE...

  • Seite 25: Kommunikationsübersicht

    SMA Solar Technology AG 4 Produktübersicht 4.5.2 Kommunikationsübersicht SUNNY PORTAL Public Internet Ethernet LAN RS485 Funk INTERNET TS4-R SUNNY BOY ROUTER 1...60 GATEWAY SUNNY HOME MANAGER/ SMA ENERGY METER SWITCH 1...3 SMA BACKUP SUNNY BOY 1...60 UNIT CONTROLLER STORAGE BATTERIE...

  • Seite 26: Montage

    5 Montage SMA Solar Technology AG Montage Voraussetzungen für die Montage Anforderungen an den Montageort: WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. • Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.
  • Seite 27 SMA Solar Technology AG 5 Montage Maße für Montage: 217,5 217,5 156,5 156,5 126,5 107,5 9 x 18 Ø 9 9 x 18 9 x 18 Abbildung 6: Position der Befestigungspunkte (Maßangaben in mm) Empfohlene Abstände: Wenn Sie die empfohlenen Abstände einhalten, ist eine ausreichende Wärmeabfuhr gewährleistet.

  • Seite 28: Wechselrichter Montieren

    5 Montage SMA Solar Technology AG Abbildung 7: Empfohlene Abstände (Maßangaben in mm) Wechselrichter montieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ 3 Schrauben, die sich für den Untergrund und das Gewicht des Wechselrichters eignen (Durchmesser: Mindestens 6 mm) ☐ 3 Unterlegscheiben, die sich für die Schrauben eignen (Außendurchmesser: Mindestens 18 mm)
  • Seite 29 SMA Solar Technology AG 5 Montage 2. Die Wandhalterung waagerecht an der Wand ausrichten und die Position der Bohrlöcher markieren. Dabei mindestens ein Loch rechts und links und das untere Loch in der Mitte der Wandhalterung verwenden. Tipp: Bei Montage an einem Pfosten das Loch oben und unten in der Mitte der Wandhalterung verwenden.

  • Seite 30: Elektrischer Anschluss

    Leiterquerschnitt ergeben können. Einflussgrößen zur Kabeldimensionierung sind z. B. der AC- Nennstrom, die Art des Kabels, die Verlegeart, die Häufung, die Umgebungstemperatur und die maximal gewünschten Leitungsverluste (Berechnung der Leitungsverluste siehe Auslegungssoftware "Sunny Design" ab Software-Version 2.0 unter www.SMA-Solar.com). SBxx-1AV-41-BE-de-12 Betriebsanleitung...

  • Seite 31: Beschädigung Des Wechselrichters Durch Den Einsatz Von Schraubsicherungen Als Lasttrenneinrichtung

    Schutzschaltern vom Typ A und B, die einen Bemessungsfehlerstrom von 30 mA oder höher aufweisen (Informationen zur Auswahl eines Fehlerstrom-Schutzschalters siehe Technische Information "Kriterien für die Auswahl einer Fehlerstrom-Schutzeinrichtung" unter www.SMA- Solar.com). Jeder Wechselrichter in der Anlage muss über einen eigenen Fehlerstrom- Schutzschalter an das öffentliche Stromnetz angeschlossen werden.

  • Seite 32: Überspannungskategorie

    Netzformen notwendig sein, wenn kein Neutralleiter vorhanden ist und Sie den Wechselrichter zwischen 2 Phasen installieren möchten. Wenn Sie hierzu Fragen haben, kontaktieren Sie Ihren Netzbetreiber oder SMA Solar Technology AG. • Die Schutzleiter-Überwachung muss je nach Netzform nach der Erstinbetriebnahme deaktiviert werden (siehe Kapitel 8.15, Seite 71).

  • Seite 33: Zusätzliche Erdung Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss 3. L und N jeweils 8 mm kürzen, so dass PE 8 mm länger ist. Dadurch ist sichergestellt, dass sich PE eventueller Zugbelastung zuletzt aus der Schraubklemme löst. 4. L, N und PE 12 mm abisolieren.

  • Seite 34: Netzwerkkabel Anschließen

    6 Elektrischer Anschluss SMA Solar Technology AG 2. Den abisolierten Teil des Erdungskabels in den Ringkabelschuh einführen und mit einer Crimpzange crimpen. 3. Die Linsenkopfschraube M5x12 durch das Schraubloch in dem Ringkabelschuh führen und den Ringkabelschuh mit der Schraube am Anschlusspunkt für eine zusätzliche Erdung mit...

  • Seite 35: Anforderungen An Netzwerkkabel

    SMA Solar Technology AG 6 Elektrischer Anschluss Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ 1 Netzwerkkabel Anforderungen an Netzwerkkabel: Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Kabelanforderungen. ☐ Kabeltyp: 100BaseTx ☐ Kabelkategorie: Mindestens Cat5e ☐...

  • Seite 36: Rs485-Geräte Anschließen

    6 Elektrischer Anschluss SMA Solar Technology AG 6. Den Netzwerkstecker des Kabels in die Netzwerkbuchse am Wechselrichter stecken und die Gewindehülse auf das Gewinde der Netzwerkbuchse am Wechselrichter drehen. 7. Die Überwurfmutter auf die Gewindehülse drehen. 8. Wenn Sie eine Direktverbindung aufbauen wollen, das andere Ende des Netzwerkkabels direkt an das Endgerät anschließen.

  • Seite 37: Wlan-Antenne Montieren

    SMA Solar Technology AG 6 Elektrischer Anschluss 4. Die Schutzkappe von der Buchse für den RS485- R S 4 Kommunikationsanschluss abdrehen. 5. Den M12-Stecker in die Buchse für den RS485- R S 4 Kommunikationsanschluss stecken und festdrehen. Dabei den Stecker so ausrichten, dass die Führungsnase der Buchse am Wechselrichter in die...
  • Seite 38 6 Elektrischer Anschluss SMA Solar Technology AG Sie haben die Möglichkeit die DC-Eingänge A und B parallel zu betreiben und somit mehrere Strings an den Wechselrichter anzuschließen. − − + A − + B − Abbildung 9: Übersicht des Anschlusses bei Normalbetrieb −...

  • Seite 39: Dc-Steckverbinder Konfektionieren

    SMA Solar Technology AG 6 Elektrischer Anschluss Anforderungen an die PV-Module pro Eingang: ☐ Alle PV-Module sollten vom gleichen Typ sein. ☐ Alle PV-Module sollten identisch ausgerichtet und geneigt sein. ☐ Am statistisch kältesten Tag darf die Leerlaufspannung des PV-Generators niemals die maximale Eingangsspannung des Wechselrichters überschreiten.

  • Seite 40: Zerstörung Des Wechselrichters Durch Überspannung

    6 Elektrischer Anschluss SMA Solar Technology AG ACHTUNG Zerstörung des Wechselrichters durch Überspannung Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters überschreitet, kann der Wechselrichter durch Überspannung zerstört werden. • Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters übersteigt, keine PV-Strings an den Wechselrichter anschließen und...
  • Seite 41 SMA Solar Technology AG 6 Elektrischer Anschluss 3. Den Klemmbügel nach unten drücken, bis er hörbar einrastet. ☑ Die Litze ist in der Kammer des Klemmbügels zu sehen. 4. Wenn die Litze nicht in der Kammer zu sehen ist, sitzt das Kabel nicht korrekt und der Steckverbinder muss erneut konfektioniert werden.

  • Seite 42: Pv-Generator Anschließen

    6 Elektrischer Anschluss SMA Solar Technology AG 6.6.3 PV-Generator anschließen ACHTUNG Zerstörung des Wechselrichters durch Überspannung Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters überschreitet, kann der Wechselrichter durch Überspannung zerstört werden. • Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters übersteigt, keine PV-Strings an den Wechselrichter anschließen und...
  • Seite 43 SMA Solar Technology AG 6 Elektrischer Anschluss Vorgehen: 1. Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist. 2. Wenn ein externer DC-Lasttrennschalter vorhanden ist, den externen DC-Lasttrennschalter freischalten. 3. Den DC-Lasttrennschalter des Wechselrichters auf Position O stellen. 4. Spannung des PV-Generators messen. Dabei sicherstellen, dass die maximale Eingangsspannung des Wechselrichters eingehalten wird und kein Erdschluss im PV-Generator vorliegt.

  • Seite 44: Dc-Steckverbinder Demontieren

    6 Elektrischer Anschluss SMA Solar Technology AG 10. Den Klemmbügel bei den nicht benötigten DC-Steckverbindern herunterdrücken und Überwurfmutter zum Gewinde schieben. 11. Den Dichtstopfen in den DC-Steckverbinder stecken. 12. Die DC-Steckverbinder mit Dichtstopfen in die zugehörigen DC-Eingänge am Wechselrichter stecken.
  • Seite 45 SMA Solar Technology AG 6 Elektrischer Anschluss 2. Überwurfmutter des DC-Steckverbinders lösen. 3. Den DC-Steckverbinder entriegeln. Dazu einen Schlitz-Schraubendreher in die seitliche Verrastung einhaken und die Verrastung aufhebeln (Klingenbreite: 3,5 mm). 4. Den DC-Steckverbinder vorsichtig auseinander ziehen. 5. Den Klemmbügel lösen. Dazu einen Schlitz- Schraubendreher in den Klemmbügel einhaken und...

  • Seite 46: Inbetriebnahme

    Vorgehensweise für die Inbetriebnahme Inbetriebnahme eines Produkts in SMA Energy Systemen Wenn das Produkt in einem SMA Energy System eingesetzt wird, muss für die Inbetriebnahme nach der Anleitung des SMA Energy Systems vorgegangen werden. Die Vorgehensweise und die Reihenfolge kann sich von den in diesem Kapitel beschriebenen Schritten unterscheiden.

  • Seite 47: Wechselrichter In Betrieb Nehmen

    Ändern von netzrelevanten Para- metern nach Ablauf der ersten 10 Einspeisestunden oder nach dem Abschluss des Installationsassistenten der SMA Grid Guard-Code vorhanden sein muss (siehe "Bestellfor- mular für den SMA Grid Guard-Code" unter www.SMA- Solar.com). Sicherstellen, dass der Länderdatensatz korrekt eingestellt Kapitel 8.11, Seite 68 ist.
  • Seite 48 7 Inbetriebnahme SMA Solar Technology AG 2. Den DC-Lasttrennschalter des Wechselrichters auf Position I stellen. ☑ Alle 3 LEDs leuchten auf. Die Startphase beginnt. ☑ In der Startphase des Wechselrichters wird die gewünschte Firmware aufgespielt. ☑ Nach ca. 90 Sekunden gehen alle 3 LEDs wieder aus.

  • Seite 49: Konfigurationsoption Wählen

    SMA Solar Technology AG 7 Inbetriebnahme Konfigurationsoption wählen Nachdem Sie für die Benutzergruppen Installateur und Benutzer das Passwort vergeben haben, öffnet sich die Seite Wechselrichter konfigurieren. Abbildung 12: Aufbau der Seite Wechselrichter konfigurieren Position Bezeichnung Bedeutung Geräteinformationen Bietet folgende Informationen: •...

  • Seite 50: Übernahme Der Einstellungen

    Auf der Seite Wechselrichter konfigurieren werden Ihnen verschiedene Konfigurationsoptionen angeboten. Wählen Sie eine der Optionen aus und gehen Sie für die ausgewählte Option vor wie im Folgenden beschrieben. SMA Solar Technology AG empfiehlt die Konfiguration mit Installationsassistent durchzuführen. Dadurch stellen Sie sicher, dass alle relevanten Parameter für den optimalen Betrieb des Wechselrichters eingestellt werden.

  • Seite 51: Manuelle Konfiguration

    SMA Solar Technology AG 7 Inbetriebnahme 6. Um die Einstellungen in einer Datei zu speichern, [Zusammenfassung exportieren] wählen und Datei auf Ihrem Endgerät speichern. 7. Um alle Parameter und deren Einstellungen zu exportieren, [Alle Parameter exportieren] wählen. Dadurch werden alle Parameter und deren Einstellungen in eine HTML-Datei exportiert.
  • Seite 52 7 Inbetriebnahme SMA Solar Technology AG 2. [Einstellungen] wählen. 3. Im folgenden Kontextmenü [Selbsttest starten] wählen. 4. Den Anweisungen im Dialog folgen und die Protokoll des Selbsttests bei Bedarf speichern. SBxx-1AV-41-BE-de-12 Betriebsanleitung...

  • Seite 53: Bedienung

    Chrome, Edge, Firefox, Internet Explorer oder Safari. ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). IP-Adresse des Wechselrichters •...

  • Seite 54: Ssid, Ip-Adresse Und Wlan-Passwort

    1. SMA 360° App öffnen und mit dem Sunny Portal-Benutzerkonto anmelden. 2. Service > QR-Code Scan wählen. 3. Den QR-Code, der auf dem Produkt klebt, mit dem QR-Code Scanner der SMA 360° App scannen. ☑ Das Endgerät verbindet sich automatisch mit dem Wechselrichter. Der Webbrowser ihres Endgeräts öffnet sich und die Anmeldeseite der Benutzeroberfläche wird angezeigt.

  • Seite 55: Verbindung Mit Wlan-Netzwerksuche

    • Allgemeingültige Zugangsadresse: IP-Adresse, die manuell vergeben oder vom DHCP- Server (Router) zugewiesen wurde (Ermittlung über Netzwerkscanner-Software oder Netzwerkkonfiguration des Routers). • Zugangsadresse für Apple- und Linux-Systeme: SMA[Seriennummer].local (z. B. SMA0123456789.local) • Zugangsadresse für Windows- und Android-Systeme: http://SMA[Seriennummer] (z. B. http://SMA0123456789)

  • Seite 56: Verbindung Via Wlan Im Lokalen Netzwerk Aufbauen

    Chrome, Edge, Firefox, Internet Explorer oder Safari. ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). Vorgehen: 1.

  • Seite 57: An Der Benutzeroberfläche Anmelden Und Abmelden

    ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). Import und Export von Dateien bei Endgeräten mit iOS Betriebssystem nicht möglich...
  • Seite 58 4. Speichern wählen. 5. Im Feld Neues Passwort ein Passwort für die Benutzergruppe Installateur eintragen. Dabei für alle SMA Geräte, die in einer Anlage erfasst werden sollen, ein einheitliches Passwort vergeben. Das Installateurpasswort ist gleichzeitig das Anlagenpasswort. 6. Im Feld Passwort wiederholen das Passwort erneut eintragen.
  • Seite 59 SMA Solar Technology AG 8 Bedienung Als Installateur oder Benutzer abmelden 1. Rechts in der Menüleiste das Menü Benutzereinstellungen wählen. 2. Im folgenden Kontextmenü [Logout] wählen. ☑ Die Anmeldeseite der Benutzeroberfläche öffnet sich. Der Logout war erfolgreich. Betriebsanleitung SBxx-1AV-41-BE-de-12...

  • Seite 60: Aufbau Der Startseite Der Benutzeroberfläche

    8 Bedienung SMA Solar Technology AG Aufbau der Startseite der Benutzeroberfläche Abbildung 13: Aufbau der Startseite der Benutzeroberfläche (Beispiel) SBxx-1AV-41-BE-de-12 Betriebsanleitung...

  • Seite 61: Geräteparameter

    Bietet abhängig von der angemeldeten Benutzergruppe folgende Funktionen: • Installationsassistent starten • SMA Grid Guard-Login • Logout Hilfe Bietet folgende Funktionen: • Informationen zu verwendeten Open Source- Lizenzen anzeigen • Link zur Internetseite von SMA Solar Technology AG Betriebsanleitung SBxx-1AV-41-BE-de-12...

  • Seite 62: Gerätestatus

    8 Bedienung SMA Solar Technology AG Position Bezeichnung Bedeutung Statuszeile Zeigt folgende Informationen an: • Seriennummer des Wechselrichters • Firmware-Version des Wechselrichters • IP-Adresse des Wechselrichters im lokalen Netzwerk und/oder IP-Adresse des Wechselrichters bei WLAN- Verbindung • Bei WLAN-Verbindung: Signalstärke der WLAN- Verbindung •...

  • Seite 63: Smart Inverter Screen Aktivieren

    SMA Solar Technology AG 8 Bedienung Smart Inverter Screen aktivieren Mit dem Smart Inverter Screen werden die wichtigsten Daten des Wechselrichters bereits auf der Anmeldeseite der Benutzeroberfläche angezeigt. Sie können den Smart Inverter Screen wie im Folgenden beschrieben aktivieren. Vorgehen: 1.

  • Seite 64: Voraussetzung

    In diesem Feld können Sie die Einstellungen vornehmen. Voraussetzung: ☐ Bei Konfiguration nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss zum Ändern der netzrelevanten Parameter der SMA Grid Guard- Code vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com).

  • Seite 65: Wps-Funktion Für Direktverbindung Mit Einem Endgerät Aktivieren

    SMA Solar Technology AG 8 Bedienung WPS-Funktion für Direktverbindung mit einem Endgerät aktivieren • WPS-Funktion am Wechselrichter aktivieren. Dazu 2-mal direkt hintereinander an den Gehäusedeckel des Wechselrichters klopfen. ☑ Die blaue LED blinkt schnell für ca. 2 Minuten. Die WPS-Funktion ist in dieser Zeit aktiv.

  • Seite 66: Dynamische Leistungsanzeige Ausschalten

    8 Bedienung SMA Solar Technology AG • Zum Einschalten der WLAN-Verbindung im lokalen Netzwerk in der Parametergruppe Anlagenkommunikation > WLAN den Parameter WLAN ist eingeschaltet wählen und auf Ja stellen. Dynamische Leistungsanzeige ausschalten Der Wechselrichter signalisiert seine Leistung standardmäßig dynamisch über das Pulsieren der grünen LED.

  • Seite 67: Betriebsparameter Ändern

    2. An der Benutzeroberfläche anmelden (siehe Kapitel 8.2, Seite 57). 3. Das Menü Geräteparameter aufrufen. 4. [Parameter bearbeiten] wählen. 5. Zur Änderung von Parametern, die mit einem Schloss gekennzeichnet sind, mit SMA Grid Guard-Code anmelden (nur für Installateure): • Das Menü Benutzereinstellungen wählen (siehe Kapitel 8.3, Seite 60).

  • Seite 68: Länderdatensatz Einstellen

    8 Bedienung SMA Solar Technology AG Übernahme der Einstellungen Das Speichern der vorgenommenen Einstellungen wird durch ein Sanduhr-Symbol auf der Benutzeroberfläche angezeigt. Die Daten werden bei ausreichender DC-Spannung direkt an den Wechselrichter übertragen und übernommen. Wenn die DC-Spannung zu gering ist (z. B.

  • Seite 69: Wirkleistungsverfahren Konfigurieren

    SMA Solar Technology AG 8 Bedienung 8.12 Wirkleistungsverfahren konfigurieren Installationsassistent starten 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.1, Seite 53). 2. Als Installateur anmelden. 3. Installationsassistent starten (siehe Kapitel 8.5, Seite 63). 4. Bei jedem Schritt [Speichern und weiter] wählen bis zum Schritt Netzsystemdienstleistung.

  • Seite 70: Modbus-Funktion Konfigurieren

    Modbus-Schnittstelle aktiviert werden. Nach Aktivierung der Schnittstelle können die Kommunikations-Ports der beiden IP-Protokolle geändert werden. Informationen zur Inbetriebnahme und Konfiguration der Modbus-Schnittstelle finden Sie in der Technischen Information "SMA und SunSpec Modbus®-Schnittstelle" unter www.SMA-Solar.com. Informationen darüber, welche Modbus-Register unterstützt werden, erhalten Sie in der Technischen Information "Modbus®...

  • Seite 71: Empfang Von Steuersignalen Aktivieren (Nur Für Italien)

    SMA Solar Technology AG 8 Bedienung 8.14 Empfang von Steuersignalen aktivieren (nur für Italien) Um für Anlagen in Italien Steuerbefehle des Netzbetreibers zu empfangen, folgende Parameter einstellen. Das grundlegende Vorgehen für die Änderung von Betriebsparametern ist in einem anderen Kapitel beschrieben (siehe Kapitel 8.10 "Betriebsparameter ändern", Seite 67).

  • Seite 72: Sma Shadefix Einstellen

    Verschattungssituation sollte der Wert erhöht werden. ☑ Der Wechselrichter optimiert den MPP der PV-Anlage im vorgegebenen Zeitintervall. • Um SMA ShadeFix zu deaktivieren, in der Parametergruppe DC-Seite > DC Einstellungen > SMA ShadeFix den Parameter SMA ShadeFix auf Aus stellen.

  • Seite 73: Konfiguration Aus Datei Übernehmen

    Passwörter. Voraussetzungen: ☐ Änderungen von netzrelevanten Parametern müssen vom zuständigen Netzbetreiber genehmigt sein. ☐ Der SMA Grid Guard-Code muss vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com). Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.1, Seite 53). 2. Als Installateur an der Benutzeroberfläche anmelden (siehe Kapitel 8.2, Seite 57).
  • Seite 74 Voraussetzungen: ☐ Update-Datei mit gewünschter Firmware des Wechselrichters muss vorhanden sein. Die Update-Datei ist z. B. als Download auf der Produktseite des Wechselrichters unter www.SMA-Solar.com erhältlich. Für den Download der Update-Datei ist die Eingabe der Seriennummer des Wechselrichters erforderlich. Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.1, Seite 53).

  • Seite 75: Wechselrichter Spannungsfrei Schalten

    SMA Solar Technology AG 9 Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung...
  • Seite 76 9 Wechselrichter spannungsfrei schalten SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC- Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
  • Seite 77 SMA Solar Technology AG 9 Wechselrichter spannungsfrei schalten 9. Den AC-Stecker abdrehen und aus der Buchse für den AC-Anschluss herausziehen. Betriebsanleitung SBxx-1AV-41-BE-de-12...

  • Seite 78: Wechselrichter Reinigen

    10 Wechselrichter reinigen SMA Solar Technology AG 10 Wechselrichter reinigen ACHTUNG Beschädigung durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts beschädigt werden. • Das Produkt und alle Teile des Produkts ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen.

  • Seite 79: Fehlersuche

    Kommunikationsprodukt ein neues Passwort vergeben. Das Passwort für die Benutzergruppe Installateur entspricht dem Anlagenpasswort im Kommunikationsprodukt. Vorgehen: 1. PUK anfordern (Antragsformular erhältlich unter www.SMA-Solar.com). 2. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.1, Seite 53). 3. Im Feld Passwort anstelle des Passworts den erhaltenen PUK eingeben.

  • Seite 80: Ereignismeldungen

    11 Fehlersuche SMA Solar Technology AG 11.2 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrich- ters ist zu hoch. Der Wechselrichter hat sich vom öffentlichen Stromnetz ge- trennt. Abhilfe: • Prüfen, ob die Netzspannung am Anschlusspunkt des Wechselrichters dauerhaft im zulässigen Bereich liegt.
  • Seite 81 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Der 10-Minuten-Mittelwert der Netzspannung hat den zulässigen Bereich ver- lassen. Die Netzspannung oder die Netzimpedanz am Anschlusspunkt ist zu hoch. Der Wechselrichter trennt sich vom öffentlichen Stromnetz, um die Span- nungsqualität einzuhalten.
  • Seite 82 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Die Netzfrequenz liegt außerhalb des zulässigen Bereichs. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt. Abhilfe: • Netzfrequenz nach Möglichkeit auf häufige Schwankungen prüfen. Wenn vermehrt Schwankungen vorliegen und diese Meldung oft angezeigt wird, den Netzbetreiber kontaktieren und fragen, ob der Netzbetreiber einer Änderung der Betriebsparameter des...
  • Seite 83 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe PE-Anschluss fehlt > Anschluss prüfen PE ist nicht korrekt angeschlossen. Abhilfe: • Sicherstellen, dass PE korrekt angeschlossen ist. 1101 Installationsfehler > Anschluss prüfen An N ist eine zweite Phase angeschlossen.
  • Seite 84 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 3302 Instabiler Betrieb Die Versorgung am DC-Eingang reicht für einen stabilen Betrieb des Wechsel- richters nicht aus. Der Wechselrichter kann sich nicht auf das öffentliche Strom- netz aufschalten. Abhilfe: •...
  • Seite 85 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 3501 Isolationsfehler > Generator prüfen Der Wechselrichter hat einen Erdschluss im PV-Generator festgestellt. Abhilfe: • PV-Anlage auf Erdschluss prüfen. 3601 Hoher Ableitstrom > Generator prüfen Der Ableitstrom des Wechselrichters und der Batterie sind zu hoch. Es liegt ein Erdungsfehler, ein Fehlerstrom oder eine Fehlfunktion vor.
  • Seite 86 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 3901 3902 Warten auf DC-Startbedingungen > Startbedingungen nicht erreicht Die Bedingungen für die Einspeisung in das öffentliche Stromnetz sind noch nicht erfüllt. Abhilfe: • Sicherstellen, dass der PV-Generator nicht durch Schnee abgedeckt oder anderweitig verschattet ist.
  • Seite 87 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 6501 6502 Selbstdiagnose > Übertemperatur 6509 Der Wechselrichter hat sich aufgrund zu hoher Temperatur abgeschaltet. Abhilfe: • Die Kühlrippen an der Rückseite des Gehäuses und die Lüftungskanäle an der Oberseite mit einer weichen Bürste reinigen.
  • Seite 88 Parameter konnten nicht über die Speicherkarte gesetzt werden. Der Wechsel- richter speist weiter ein. Abhilfe: • Sicherstellen, dass die Parameter korrekt eingestellt sind. • Sicherstellen, dass der SMA Grid Guard-Code vorhanden ist. 7106 Updatefile defekt Die Update-Datei ist defekt. Das Update ist fehlgeschlagen. Der Wechselrich- ter speist weiter ein.

  • Seite 89: Updatetransport Erfolgreich

    SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 7303 Update Hauptrechner nicht erfolgreich Die Ursache muss vom Service bestimmt werden. Abhilfe: • Den Service kontaktieren. 7320 Gerät wurde erfolgreich aktualisiert Das Firmware-Update wurde erfolgreich abgeschlossen. 7330 Conditionprüfung nicht erfolgreich Die Prüfung der Update-Bedingungen war erfolgreich.
  • Seite 90 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 7347 Inkompatible Datei Die Konfigurationsdatei ist nicht für diesen Wechselrichter geeignet. Abhilfe: • Sicherstellen, dass die gewählte Konfigurationsdatei für diesen Wechselrichter geeignet ist. • Import erneut versuchen. 7348 Fehlerhaftes Dateiformat Die Konfigurationsdatei entspricht nicht dem erforderlichen Format oder ist be- schädigt.
  • Seite 91 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 7354 Update Zeitzonendatenbank nicht erfolgreich Das Update der Zeitzonendatenbank ist fehlgeschlagen. Abhilfe: • Update erneut versuchen. • Wenn diese Meldung erneut angezeigt wird, den Service kontaktieren. 7355 Update WebUI Der Wechselrichter führt ein Update der Wechselrichter-Benutzeroberfläche...
  • Seite 92 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 8003 Wirkleistungsbegr. Temperatur Der Wechselrichter hat seine Leistung aufgrund von zu hoher Temperatur für mehr als 10 Minuten reduziert. Abhilfe: • Die Kühlrippen an der Rückseite des Gehäuses und die Lüftungskanäle an der Oberseite mit einer weichen Bürste reinigen.
  • Seite 93 Sunny Home Manager) besteht und keine Kabel beschädigt oder Stecker abgezogen sind. 9002 SMA Grid Guard-Code ungültig Der eingegebene SMA Grid Guard-Code ist nicht korrekt. Die Parameter sind weiterhin geschützt und können nicht verändert werden. Abhilfe: • Korrekten SMA Grid Guard-Code eingeben.
  • Seite 94 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10109 Zeitstellung erfolgt / neue Zeit 10110 Zeitsynchronisation fehlgeschlagen: |tn0| Es konnte keine Zeitinformation vom eingestellten NTP-Server abgerufen wer- den. Abhilfe: • Sicherstellen, dass der NTP-Server korrekt konfiguriert wurde.
  • Seite 95 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10250 [Schnittstelle]: Paketfehlerrate [ok / hoch] Die Paketfehlerrate ändert sich. Wenn die Paketfehlerrate hoch ist, ist das Netzwerk überlastet oder die Verbindung zum Netzwerk-Switch oder DHCP- Server (Router) ist gestört.
  • Seite 96 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10254 [Schnittstelle]: Duplex-Mode geht auf [Full / Half] Der Duplex-Mode (Datenübertragungsmodus) ändert sich. Die Ursache für den Status [Half] kann ein defekter Stecker, ein defektes Kabel oder das Zie- hen oder Stecken der Netzwerkstecker sein.

  • Seite 97: Wlan-Verbindung Verloren

    SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10284 Keine WLAN-Verbindung möglich Der Wechselrichter hat aktuell keine WLAN-Verbindung zum ausgewählten Netzwerk. Abhilfe: • Sicherstellen, dass SSID, WLAN-Passwort und Verschlüsselungsmethode korrekt eingetragen wurde. Die Verschlüsselungsmethode wird von Ihrem WLAN-Router oder WLAN Access Point vorgegeben und kann auch dort geändert werden.
  • Seite 98 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10502 Wirkleistungsbegr. AC-Frequenz Der Wechselrichter hat seine Leistung aufgrund einer zu hohen Netzfrequenz reduziert um die Netzstabilität sicherzustellen. Abhilfe: • Netzfrequenz nach Möglichkeit auf häufige Schwankungen prüfen. Wenn vermehrt Schwankungen vorliegen und diese Meldung oft angezeigt wird, den Netzbetreiber kontaktieren und fragen, ob der Netzbetreiber einer Änderung der Betriebsparameter des...

  • Seite 99: Pv-Anlage Auf Erdschluss Prüfen

    SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10910 Gemessene Abschaltschwelle für den laufenden Testpunkt |xxx| | Zwischenergebnis des Selbsttests 10911 Normwert zum laufenden Testpunkt |xxx| |xx| Zwischenergebnis des Selbsttests 10912 Gemessene Abschaltzeit für den laufenden Testpunkt |xx| s...

  • Seite 100: Prüfung Mittels Spannungsmessung

    11 Fehlersuche SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag beim Berühren unter Spannung stehender Anlagenteile bei einem Erdschluss Bei einem Erdschluss können Anlagenteile unter Spannung stehen. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.

  • Seite 101: Prüfung Mittels Isolationswiderstandsmessung

    SMA Solar Technology AG 11 Fehlersuche • Spannungen zwischen Plus- und Minuspol messen. Wenn folgende Ergebnisse gleichzeitig vorliegen, liegt ein Erdschluss in der PV-Anlage vor: ☑ Alle gemessenen Spannungen sind stabil. ☑ Die Summe der beiden Spannungen gegen Erdpotenzial entsprechen annähernd der Spannung zwischen Plus- und Minuspol.

  • Seite 102: Berechnung Des Isolationswiderstands

    Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht galvanisch getrennten PV-Anlagen" unter www.SMA-Solar.com). Benötigte Geräte: ☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen ☐...

  • Seite 103: Probleme Mit Streaming-Diensten

    SMA Solar Technology AG 11 Fehlersuche 5. Ersten String kurzschließen. 6. Prüfspannung einstellen. Dabei sollte die Prüfspannung möglichst nahe an der maximalen Systemspannung der PV-Module liegen, darf sie aber nicht überschreiten (siehe Datenblatt der PV-Module). 7. Isolationswiderstand messen. 8. Kurzschluss aufheben.

  • Seite 104: Wechselrichter Außer Betrieb Nehmen

    12 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 12 Wechselrichter außer Betrieb nehmen Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben. VORSICHT Verletzungsgefahr durch das Gewicht des Produkts Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen.
  • Seite 105 SMA Solar Technology AG 12 Wechselrichter außer Betrieb nehmen 6. Gewindehülse von dem Gewinde der Netzwerkbuchse am Wechselrichter abdrehen und abnehmen. 7. Den Stecker des Netzwerkkabels entriegeln und aus der Buchse am Wechselrichter abziehen. 8. Kabeltülle aus Gewindehülse herausnehmen und Netzwerkkabel aus der Kabeltülle entfernen.
  • Seite 106 12 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 12. Wenn Schutzkappe vorhanden, die Schutzkappe auf die Buchse für den Anschluss der Antenne stecken. 13. Wenn eine zusätzliche Erdung oder ein Potenzialausgleich am Wechselrichter angeschlossen ist, die Linsenkopfschraube M5x12 herausdrehen (TX25) und das Erdungskabel entfernen.
  • Seite 107 SMA Solar Technology AG 12 Wechselrichter außer Betrieb nehmen 17. Wenn der Wechselrichter gelagert oder verschickt werden soll, den Wechselrichter, den AC- Stecker, die DC-Steckverbinder, die RJ45-Schutztülle, die Antenne und die Wandhalterung verpacken. Dazu Originalverpackung oder Verpackung verwenden, die sich für Gewicht und Größe des Wechselrichters eignet.

  • Seite 108: Technische Daten

    13 Technische Daten SMA Solar Technology AG 13 Technische Daten 13.1 DC/AC 13.1.1 Sunny Boy 3.0 / 3.6 / 4.0 DC-Eingang SB3.0-1AV-41 SB3.6-1AV-41 SB4.0-1AV-41 Maximale Generator- 5500 Wp 5500 Wp 7500 Wp leistung Maximale Eingangs- 600 V 600 V 600 V spannung MPP-Spannungsbereich 125 V bis 500 V 125 V bis 500 V...
  • Seite 109 SMA Solar Technology AG 13 Technische Daten SB3.0-1AV-41 SB3.6-1AV-41 SB4.0-1AV-41 Überspannungskatego- rie nach IEC 60664-1 * Nach IEC 62109-2: ISC PV AC-Ausgang SB3.0-1AV-41 SB3.6-1AV-41 SB4.0-1AV-41 Bemessungsleistung bei 3000 W 3680 W 4000 W 230 V, 50 Hz Maximale AC-Schein- 3000 VA 3680 VA 4000 VA leistung bei cos φ = 1 Bemessungsnetzspan- 230 V 230 V...

  • Seite 110: Sunny Boy 5.0 / 6.0

    13 Technische Daten SMA Solar Technology AG SB3.0-1AV-41 SB3.6-1AV-41 SB4.0-1AV-41 Arbeitsbereich bei AC- 45 Hz bis 55 Hz 45 Hz bis 55 Hz 45 Hz bis 55 Hz Netzfrequenz 50 Hz Arbeitsbereich bei AC- 55 Hz bis 65 Hz 55 Hz bis 65 Hz 55 Hz bis 65 Hz Netzfrequenz 60 Hz Leistungsfaktor bei Be-...
  • Seite 111 SMA Solar Technology AG 13 Technische Daten SB5.0-1AV-41 SB6.0-1AV-41 Maximaler Eingangsstrom pro 15 A 15 A String, Eingang A Maximaler Eingangsstrom pro 15 A 15 A String, Eingang B Maximaler Kurzschluss-Strom, 20 A 20 A Eingang A* Maximaler Kurzschluss-Strom, 20 A 20 A Eingang B* Maximaler Rückstrom in den...

  • Seite 112: Allgemeine Daten

    13 Technische Daten SMA Solar Technology AG SB5.0-1AV-41 SB6.0-1AV-41 Bemessungsnetzfrequenz 50 Hz 50 Hz AC-Netzfrequenz*** 50 Hz / 60 Hz 50 Hz / 60 Hz Arbeitsbereich bei AC-Netzfrequenz 50 Hz 45 Hz bis 55 Hz 45 Hz bis 55 Hz Arbeitsbereich bei AC-Netzfrequenz 60 Hz 55 Hz bis 65 Hz 55 Hz bis 65 Hz Leistungsfaktor bei Bemessungsleistung Verschiebungsfaktor cos φ, einstellbar 0,8 übererregt bis 0,8...

  • Seite 113: Klimatische Bedingungen

    SMA Solar Technology AG 13 Technische Daten Typische Geräuschemission 25 dB(A) Verlustleistung im Nachtbetrieb 5 W Maximales Datenvolumen pro Wechselrichter 550 MB/Monat bei Speedwire/Webconnect Zusätzliches Datenvolumen bei Benutzung der 660 kB/Stunde Sunny Portal Live-Schnittstelle Topologie Transformatorlos Kühlprinzip Konvektion Schutzart Elektronik nach IEC 60529 IP65 Schutzklasse nach IEC 62109-1...

  • Seite 114: Ausstattung

    13 Technische Daten SMA Solar Technology AG 13.5 Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss AC-Stecker WLAN Standardmäßig SMA Speedwire/Webconnect Standardmäßig RS485 Standardmäßig 13.6 Drehmomente Schrauben zur Sicherung des Wechselrichters 2,5 Nm an der Wandhalterung Zusätzliche Erdung 2,5 Nm SUNCLIX Überwurfmutter 2,0 Nm Schraubklemmen AC-Stecker 1,4 Nm...

  • Seite 115: Kontakt

    SMA Solar Technology AG 14 Kontakt 14 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Gerätetyp • Seriennummer • Firmware-Version • Ereignismeldung •...
  • Seite 116 +39 02 8934-7299 Toll free for Australia: 1800 SMA AUS SMA Online Service Center: (1800 762 287) www.SMA-Service.com International: +61 2 9491 4200 United Arab SMA Middle East LLC India SMA Solar India Pvt. Ltd. Emirates Abu Dhabi Mumbai +971 2234 6177 +91 22 61713888 SMA Online Service Center: www.SMA-Service.com SBxx-1AV-41-BE-de-12 Betriebsanleitung...
  • Seite 117 SMA Solar Technology AG 14 Kontakt ไทย Service Partner for String inverter: 대한민국 Enerone Technology Co., Ltd Solar Power Engineering Co., Ltd. 4th Fl, Jungbu Bldg, 329, 333/7,8,9 United Tower Buil- Yeongdong-daero, Gangnam- ding 4th floor. Soi Sukhumvit 55 (Thonglor 17),...

  • Seite 118: Eu-Konformitätserklärung

    EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung finden Sie unter www.SMA-Solar.com.
