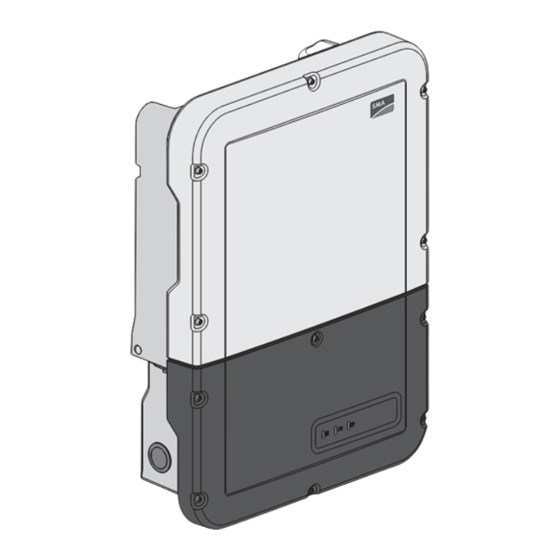

SMA SBS3.8-US-10 Serviceanleitung
Verwandte Anleitungen für SMA SBS3.8-US-10
Inhaltszusammenfassung für SMA SBS3.8-US-10
-
Seite 15: Gültigkeitsbereich
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: • Sicherer Umgang mit dem Freischalten von SMA Wechselrichtern • Kenntnis über Funktionsweise und Betrieb von Batterien • Schulung im Umgang mit Gefahren und Risiken bei der Installation, Reparatur und Bedienung elektrischer Geräte, Batterien und Anlagen... -
Seite 16: Symbole Im Dokument
Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss ☐ Erwünschtes Ergebnis ☑ Möglicherweise auftretendes Problem ✖ Benennungen im Dokument Vollständige Benennung Benennung in diesem Dokument SMA Solar Technology AG SMA Solar Technology America LLC SMA Solar Technology Canada Inc. Sunny Boy Storage Wechselrichter, Produkt SBSxx-10-AT-BIM-SG-xx-10 Serviceanleitung... -
Seite 17: Wichtige Sicherheitshinweise
2 Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Anleitung aufbewahren Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten, Restrisiken. - Seite 18 2 Wichtige Sicherheitshinweise ACHTUNG Beschädigung der Gehäusedichtung bei Frost Wenn Sie das Produkt bei Frost öffnen, kann die Gehäusedichtung beschädigt werden. Dadurch kann Feuchtigkeit in das Produkt eindringen. • Das Produkt nur öffnen, wenn die Umgebungstemperatur 0 °C (32 °F) nicht unterschreitet. •...
- Seite 19 2 Wichtige Sicherheitshinweise Elektrische Installationen (gilt nur für Nord-Amerika) Alle elektrischen Installationen müssen gemäß den vor Ort geltenden elektrischen Normen und ® ® dem National Electrical Code ANSI/NFPA 70 oder dem Canadian Electrical Code C22.1. durchgeführt werden. • Vor dem elektrischen Anschluss des Wechselrichters an das öffentliche Stromnetz wenden Sie sich an Ihren Netzbetreiber vor Ort.
-
Seite 20: Lieferumfang
3 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1 : Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Batterie-Schnittstellenmodul Linsenkopfschraube M4x15 Serviceanleitung SBSxx-10-AT-BIM-SG-xx-10 Serviceanleitung... -
Seite 21: Übersicht Des Anschlussbereichs
4 Übersicht des Anschlussbereichs Übersicht des Anschlussbereichs Innenansicht DC-in AC-out ANT. FCC ID: SVF-KP20 IC: 9440A-KP20 DISPLAY D-IN Max. 30V DC I H G Abbildung 2 : Innenansicht des unteren Gehäuseteils (Connection Unit) mit eingebauter Kommunikationsbaugruppe Position Erklärung Power Unit Connection Unit Batterie-Schnittstellenmodul Kommunikationsbaugruppe... - Seite 22 5 Batterie-Schnittstellenmodul ausbauen Batterie-Schnittstellenmodul ausbauen 1. Den Wechselrichter spannungsfrei schalten (siehe Anleitung des Wechselrichters). 2. Das Flachbandkabel, das die Power Unit mit dem Batterie-Schnittstellenmodul verbindet, von dem AC-out Batterie-Schnittstellenmodul abziehen. ANT. FCC ID: SVF-KP20 IC: 9440A-KP20 DISPLAY D-IN Max. 30V DC 3.
- Seite 23 6 Batterie-Schnittstellenmodul einbauen Batterie-Schnittstellenmodul einbauen 1. Die 20-polige Stiftleiste mit der kurzen Stiftseite in die Buchsenleiste des Modulsteckplatzes M2 auf der Kommunikationsbaugruppe stecken. 2. Das Batterie-Schnittstellenmodul auf die Kommunikationsbaugruppe stecken: • Die Führungsstifte auf der Kommunikationsbaugruppe durch die Löcher im Batterie- Schnittstellenmodul führen.
-
Seite 24: Defekte Baugruppe Verpacken Und Zurücksenden / Defekte Baugruppe Entsorgen
• Die defekte Baugruppe für den Versand verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe der Baugruppe eignet. • Den Rückversand an SMA organisieren. Dazu den Service kontaktieren (Kontaktdaten siehe www.SMA-Solar.com). 2. Wenn die Baugruppe nicht zurückgesendet werden soll, die Baugruppe nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen. - Seite 25 8 Kontakt Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Batterie-Wechselrichter: – Gerätetyp – Seriennummer – Firmware-Version – Ereignismeldung – Montageort und Montagehöhe –...
- Seite 68 www.SMA-Solar.com...
