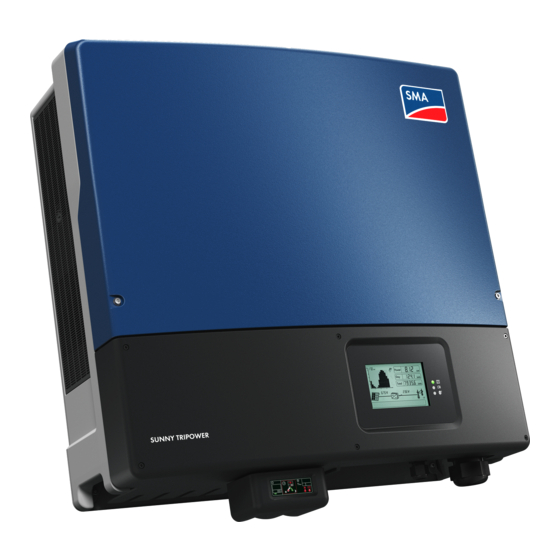

SMA 12000TL Installationsanleitung

Sunny tripower
Vorschau ausblenden Andere Handbücher für 12000TL:
Inhaltsverzeichnis

Werbung

Quicklinks

PV-Wechselrichter
SUNNY TRIPOWER
10000TL / 12000TL / 15000TL / 17000TL
Installationsanleitung
STP10-17TL-IA-de-32 | Version 3.2
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA 12000TL

Inhaltszusammenfassung für SMA 12000TL

  • Seite 1 PV-Wechselrichter SUNNY TRIPOWER 10000TL / 12000TL / 15000TL / 17000TL Installationsanleitung STP10-17TL-IA-de-32 | Version 3.2...

  • Seite 3: Inhaltsverzeichnis

    3.3 Multifunktionsschnittstelle........15 3.4 SMA OptiTrac Global Peak ....... 15 3.5 Überspannungsableiter Typ II .
  • Seite 4 8.1 Anlagenzeit und Anlagenpasswort ändern ....62 8.2 SMA OptiTrac Global Peak aktivieren und einstellen ... . 62 8.3 Aktivierung der selbstlernenden String-Ausfallerkennung .
  • Seite 5 14.1 Sunny Tripower 10000TL ....... . . 99 14.2 Sunny Tripower 12000TL ....... . 105 14.3 Sunny Tripower 15000TL .
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG STP10-17TL-IA-de-32 Installationsanleitung...

  • Seite 7: Hinweise Zu Dieser Anleitung

    Diese Anleitung beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlersuche folgender SMA Wechselrichter: • Sunny Tripower 10000TL (STP 10000TL-10) • Sunny Tripower 12000TL (STP 12000TL-10) • Sunny Tripower 15000TL (STP 15000TL-10) • Sunny Tripower 17000TL (STP 17000TL-10) Bewahren Sie diese Anleitung jederzeit zugänglich auf.

  • Seite 8: Verwendete Symbole

    1  Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In diesem Dokument werden die folgenden Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann.

  • Seite 9: Sicherheit

    Prinzip einer PV-Anlage mit dem Sunny Tripower String-Anschlüsse Sunny Tripower 10000TL und 12000TL Der Sunny Tripower 10000TL und 12000TL hat am Eingang A nur 4 String-Anschlüsse. Der Sunny Tripower darf nur mit PV-Generatoren der Schutzklasse II nach IEC 61730, Anwendungsklasse A betrieben werden. Schließen Sie keine anderen Energiequellen außer PV-Module an den Sunny Tripower an.

  • Seite 10: Sicherheitshinweise

    Verwenden Sie den Sunny Tripower nicht für andere Zwecke als hier beschrieben. Abweichende Verwendungsarten, Umbauten am Sunny Tripower sowie Einbauten von Bauteilen, die nicht ausdrücklich von SMA Solar Technology AG empfohlen oder vertrieben werden, lassen die Gewährleistungsansprüche und die Betriebserlaubnis erlöschen.

  • Seite 11: Erklärung Der Symbole

    SMA Solar Technology AG 2  Sicherheit 2.3 Erklärung der Symbole In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter oder auf dem Typenschild befinden. 2.3.1 Symbole am Wechselrichter Symbol Bezeichnung Erklärung Wechselrichter Dieses Symbol definiert die Funktion der grünen LED.

  • Seite 12: Symbole Auf Dem Typenschild

    2  Sicherheit SMA Solar Technology AG Symbol Bezeichnung Erklärung Aufkleber auf dem ESS • Wenn der Electronic Solar Switch steckt, dann ist der DC-Stromkreis geschlossen. • Um den DC-Stromkreis zu unterbrechen und den Wechselrichter unter Last sicher zu trennen, müssen Sie...

  • Seite 13: Bezeichnung

    SMA Solar Technology AG 2  Sicherheit Symbol Bezeichnung Erklärung Ohne Transformator Das Produkt hat keinen Transformator. Gleichstrom 3‑phasiger Wechselstrom mit Neutralleiter Schutzart Das Produkt ist gegen Eindringen von Staub und Strahlwasser aus beliebigem Winkel geschützt. Outdoor Das Produkt ist für die Montage im Außenbereich geeignet.

  • Seite 14: Produktbeschreibung

    Kommunikation (siehe Kapitel 6.6.1 „Bluetooth“, Seite 54). 3.2 Kommunikationsschnittstelle Der Wechselrichter kann mit einer weiteren Kommunikationsschnittstelle (z. B. RS485) ausgerüstet werden. Über die Kommunikationsschnittstelle kann der Wechselrichter mit speziellen SMA Kommunikationsprodukten oder anderen Wechselrichtern kommunizieren (Informationen über unterstütze Produkte siehe www.SMA-Solar.com). Die Schnittstelle kann nachgerüstet werden oder bei entsprechender Bestellung werkseitig eingebaut sein.

  • Seite 15: Multifunktionsschnittstelle

    Temperatur der PV-Module ab. Dadurch ändert sich im Laufe eines Tages permanent der optimale Arbeitspunkt für die maximale Leistung (MPP). SMA OptiTrac sorgt dafür, dass der Arbeitspunkt des Wechselrichters jederzeit exakt dem MPP folgt. Mit SMA OptiTrac Global Peak erkennt der Wechselrichter darüber hinaus die Präsenz mehrerer Leistungsmaxima im verfügbaren Betriebsbereich, wie sie insbesondere bei teilverschatteten...

  • Seite 16: Überspannungsableiter Typ Ii

    3  Produktbeschreibung SMA Solar Technology AG 3.5 Überspannungsableiter Typ II Neben den standardmäßig integrierten, thermisch überwachten Varistoren ist der Sunny Tripower mit Modulsteckplätzen zur zusätzlichen Bestückung mit Überspannungsableitern Typ II ausgerüstet. Bei Bestückung mit den Modulen werden diese überwacht. Wenn ein Modul ausgelöst hat, wird eine Warnung über das Display oder externe Kommunikation (z.

  • Seite 17: Elektronische String-Sicherung

    Der Wechselrichter ist mit Funktionen ausgestattet, die Netzsystemdienstleistungen ermöglichen. Je nach Anforderung des Netzbetreibers können Sie die Funktionen (z. B. Bereitstellung von Blindleistung, Wirkleistungsbegrenzung) über Betriebsparameter aktivieren und konfigurieren (Informationen zu den Funktionen und Betriebsparametern siehe Technische Beschreibung „Messwerte und Parameter“ unter www.SMA-Solar.com). Installationsanleitung STP10-17TL-IA-de-32...

  • Seite 18: Auspacken

    4  Auspacken SMA Solar Technology AG 4 Auspacken 4.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und auf äußerlich sichtbare Beschädigungen. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in Verbindung. Objekt Anzahl Beschreibung Sunny Tripower Electronic Solar Switch (ESS) Rückwand (Wandhalterung)

  • Seite 19: Wechselrichter Identifizieren

    Sunny Tripower 15000TL / 17000TL: 12 Stück (6 x positiv, 6 x negativ) 10/12 Dichtstopfen Sunny Tripower 10000TL / 12000TL: 10 Stück Sunny Tripower 15000TL / 17000TL: 12 Stück Augenschraube (M8) zur Sicherung des Sunny Tripower an der Rückwand Zylinderschrauben (M5x10) zur Befestigung des Gehäuses an der Rückwand...

  • Seite 20: Montage

    5  Montage SMA Solar Technology AG 5 Montage 5.1 Sicherheit Lebensgefahr durch Feuer oder Explosion! Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden.

  • Seite 21: Montageort Wählen

    SMA Solar Technology AG 5  Montage 5.2 Montageort wählen Beachten Sie folgende Bedingungen bei der Wahl des Montageorts: • Montageort und Montageart müssen sich für Gewicht und Abmessungen des Wechselrichters eignen (siehe Kapitel 14 „Technische Daten“, Seite 99). max. 15° • Montage auf festem Untergrund.
  • Seite 22 5  Montage SMA Solar Technology AG • Die in der Grafik empfohlenen Abstände zu Wänden, anderen Wechselrichtern oder Gegenständen einhalten. Dadurch ist eine ausreichende Wärmeabfuhr gewährleistet und ausreichend Platz, um den Electronic Solar Switch zu ziehen. • Wenn mehrere Wechselrichter in Bereichen mit hohen Umgebungstemperaturen montiert werden, die empfohlenen Abstände zwischen den...

  • Seite 23: Wechselrichter Mit Rückwand Montieren

    SMA Solar Technology AG 5  Montage 5.3 Wechselrichter mit Rückwand montieren 1. Rückwand als Bohrschablone verwenden und Position der Bohrlöcher markieren. Display 2. Rückwand montieren. Dabei jeweils 1 oberes Loch rechts und links und das Loch in der Mitte verwenden.
  • Seite 24 5  Montage SMA Solar Technology AG 3. Den Wechselrichter so in die Rückwand einhängen, dass das Gehäuse des Wechselrichters bündig mit der Rückwand abschließt. – Um den Wechselrichter zu zweit zu transportieren, jeweils die Griffmulden unten verwenden und gleichzeitig an den oberen Rand des Gehäusedeckels greifen.
  • Seite 25 SMA Solar Technology AG 5  Montage 7. Mitgelieferte Augenschraube in die vorgesehene Bohrung drehen, um das Gehäuse gegen Ausheben zu sichern. Dabei Augenschraube nur handfest anziehen. 8. Das Gehäuse mit den beiden mitgelieferten M5x10 Zylinderschrauben an der Unterseite festschrauben, um das Gehäuse an der Rückwand zu sichern (Drehmoment: Maximal 3,5 Nm).
  • Seite 26 5  Montage SMA Solar Technology AG Optionaler Diebstahlschutz Um den Wechselrichter vor Diebstahl zu schützen, können Sie ihn mit einem Schloss an der Rückwand sichern. Das Schloss muss folgende Anforderungen erfüllen: • Größe: A: 6 mm … 8 mm Durchmesser B: 23 mm … 29 mm C: 23 mm … 28 mm D: 39 mm … 50 mm...

  • Seite 27: Elektrischer Anschluss

    SMA Solar Technology AG 6  Elektrischer Anschluss 6 Elektrischer Anschluss 6.1 Sicherheit Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt werden. • Erden Sie sich, bevor Sie ein Bauteil berühren. 6.2 Übersicht des Anschlussbereichs...
  • Seite 28 Zusätzliche Kabeldurchführung (M20) Kabeldurchführung für den Netzanschluss (AC) (M32, 14 mm … 25 mm) DC-Steckverbinder für den Anschluss der Strings (Eingangsbereich B) DC-Steckverbinder für den Anschluss der Strings (Eingangsbereich A) (bei Sunny Tripower 10000TL / 12000TL nur 4 Stück) STP10-17TL-IA-de-32 Installationsanleitung...

  • Seite 29: Öffentliches Stromnetz (Ac) Anschließen

    Schalter verwenden, der bei einem Fehlerstrom von 100 mA oder höher auslöst. Weitere Informationen zum Einsatz eines RCD finden Sie in der Technischen Information „Kriterien für die Auswahl einer Fehlerstrom-Schutzeinrichtung“ unter www.SMA-Solar.com. Überspannungskategorie Der Wechselrichter kann an Netzen der Installationskategorie III oder niedriger nach IEC 60664-1 eingesetzt werden.

  • Seite 30: Kabelanforderungen

    6  Elektrischer Anschluss SMA Solar Technology AG Kabelanforderungen Position Bezeichnung Wert Kabeldurchmesser 14 mm … 25 mm Leiterquerschnitt 1,5 mm² … 16 mm², mit Aderendhülse maximal 10 mm² Abisolierlänge ca. 12 mm Die PE-Ader muss 5 mm länger sein als die von L und N. Anschluss eines zweiten Schutzleiters In einigen Installationsländern ist ein zweiter Schutzleiter gefordert, um einen Berührstrom bei einem...

  • Seite 31: Lasttrenneinrichtung

    SMA Solar Technology AG 6  Elektrischer Anschluss Lasttrenneinrichtung Sie müssen jeden Wechselrichter mit einem eigenen Leitungsschutzschalter absichern, um den Wechselrichter unter Last sicher trennen zu können. Dabei sollten Sie einen 3-poligen Leitungsschutzschalter verwenden. Wenn Sie einen 1-poligen Leitungsschutzschalter verwenden, kann auf dem betreffenden Kabel nach einer Trennung eine Restspannung vom Wechselrichter anliegen (Maximal zulässige Absicherung (siehe Kapitel 14 „Technische Daten“, Seite 99)).

  • Seite 32: Vorgehensweise Beim Ac-Anschluss

    6  Elektrischer Anschluss SMA Solar Technology AG 6.3.2 Vorgehensweise beim AC-Anschluss 1. Netzspannung prüfen und mit dem erlaubten Spannungsbereich vergleichen (siehe Kapitel 14 „Technische Daten“, Seite 99). 2. Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten sichern. 3. Alle 6 unverlierbaren Schrauben des unteren Gehäusedeckels lösen.
  • Seite 33 SMA Solar Technology AG 6  Elektrischer Anschluss 7. AC-Kabelverschraubung von außen in die Durchführung setzen und von innen mit der Gegenmutter festschrauben. 8. Kabel durchziehen. 9. Klemmen der AC-Klemme bis zum Anschlag hochklappen. Brandgefahr beim Anschluss von 2 Leitern! Beim Anschluss von 2 Leitern pro Klemme besteht durch einen schlechten elektrischen Kontakt eine Überhitzungs- oder Brandgefahr.

  • Seite 34: Zweiten Schutzleiter Anschließen

    6  Elektrischer Anschluss SMA Solar Technology AG 12. Hutmutter der Verschraubung an der Kabeldurchführung fest zuschrauben. Lebensgefahr durch hohe Spannungen im Wechselrichter! • Den Leitungsschutzschalter erst einschalten, wenn der PV-Generator angeschlossen und der Wechselrichter fest verschlossen ist. 6.3.3 Zweiten Schutzleiter anschließen Wenn es die Installation erfordert, kann die Erdungsklemme zum Anschluss eines zweiten Schutzleiters oder als Potenzialausgleich genutzt werden.

  • Seite 35: Anschluss Des Pv-Generators (Dc)

    6.4.1 Bedingungen für den DC-Anschluss Der Wechselrichter hat 2 Eingangsbereiche „A“ und „B“ mit jeweils eigenem MPP-Tracker. Am Eingangsbereich A können bis zu 4 Strings (Sunny Tripower 10000TL / 12000TL) bzw. 5 Strings (Sunny Tripower 15000TL / 17000TL) angeschlossen werden. Am Eingangsbereich B kann 1 String angeschlossen werden.
  • Seite 36 6  Elektrischer Anschluss SMA Solar Technology AG Verwendung von Y-Adapter zur Parallelschaltung von Strings Y-Adapter dürfen nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei zugänglich sein. • DC-Stromkreis darf nicht über Y-Adapter unterbrochen werden. • Vorgehensweise zum Freischalten des Wechselrichters beachten (siehe Kapitel 9 „Wechselrichter spannungsfrei schalten“, Seite 64).

  • Seite 37: Funktion Der Elektronischen String-Sicherung

    SMA Solar Technology AG 6  Elektrischer Anschluss Funktion der elektronischen String-Sicherung Die elektronische String-Sicherung verhindert Rückströme im PV-Generator. Eine Aktivierung der elektronischen String-Sicherung ist nur möglich, wenn folgende Voraussetzungen erfüllt sind. • Bei Installation muss die DC-Eingangsspannung mindestens 188 V betragen (siehe Kapitel 14 „Technische Daten“, Seite 99), damit die Schutzfunktion der integrierten elektronischen...

  • Seite 38: Dc-Steckverbinder Konfektionieren

    6  Elektrischer Anschluss SMA Solar Technology AG 6.4.2 DC-Steckverbinder konfektionieren Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den mitgelieferten DC-Steckverbindern ausgestattet sein. Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „ − “ gekennzeichnet.
  • Seite 39 SMA Solar Technology AG 6  Elektrischer Anschluss Ergebnis Maßnahme ☑ Wenn die Litze in der Kammer des • Mit Punkt 4 fortfahren. Klemmbügels zu sehen ist, sitzt das Kabel korrekt. ☑ Wenn die Litze nicht in der Kammer zu • Den Klemmbügel lösen. Dabei einen sehen ist, sitzt das Kabel nicht korrekt.

  • Seite 40: Dc-Steckverbinder Öffnen

    6  Elektrischer Anschluss SMA Solar Technology AG 6.4.3 DC-Steckverbinder öffnen 1. Überwurfmutter aufdrehen. 2. Den DC-Steckverbinder entriegeln: Einen Schraubendreher in die seitliche Verrastung einhaken und aufhebeln (Klingenbreite: 3,5 mm). 3. Den DC-Steckverbinder vorsichtig auseinander ziehen. 4. Den Klemmbügel lösen. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm verwenden.

  • Seite 41: Pv-Generator (Dc) Anschließen

    SMA Solar Technology AG 6  Elektrischer Anschluss 6.4.4 PV-Generator (DC) anschließen Lebensgefahr durch hohe Spannungen im Wechselrichter! • Vor Anschluss des PV-Generators sicherstellen, dass der AC-Leitungsschutzschalter von allen 3 Phasen ausgeschaltet ist. Lichtbogengefahr beim Abziehen der DC-Steckverbinder während der Sunny Tripower piept! Die integrierte elektronische String-Sicherung überwacht den PV-Generator.
  • Seite 42 6  Elektrischer Anschluss SMA Solar Technology AG 1. Anschlussleitungen der PV-Module auf richtige Polarität und Einhaltung der maximalen Eingangsspannung des Wechselrichters prüfen. Bei einer Umgebungstemperatur über 10°C sollte die Leerlaufspannung der PV-Module nicht mehr als 90 % der maximalen Eingangsspannung des Wechselrichters betragen.

  • Seite 43: Einsatz Von Externen String-Sammelboxen

    60 Sekunden nichts an und • Sicherstellen, dass die DC‑Kabel nicht verpolt der Sunny Tripower piept angeschlossen sind. nicht, obwohl die • Sicherstellen, dass DC‑Eingangsspannung über 188 V DC‑Eingangsspannung anliegt. über 188 V liegt. • SMA Service Line kontaktieren (siehe Kapitel 16 „Kontakt“, Seite 124). Installationsanleitung STP10-17TL-IA-de-32...
  • Seite 44 6. Alle weiteren Strings nach dem gleichen Schema anschließen. Eine Wartezeit von 60 Sekunden ist hier nicht mehr notwendig. 7. Sicherstellen, dass alle DC-Steckverbinder fest sitzen. Stringanzahl Sunny Tripower 10000TL / 12000TL Der Sunny Tripower 10000TL / 12000TL hat nur 4 Strings am Eingang A! STP10-17TL-IA-de-32 Installationsanleitung...
  • Seite 45 SMA Solar Technology AG 6  Elektrischer Anschluss 8. Um die Dichtigkeit am Wechselrichter herzustellen, müssen alle nicht benötigten DC-Eingänge wie folgt verschlossen werden: – Mitgelieferte Dichtstopfen in die nicht benötigten DC-Steckverbinder stecken. Die Dichtstopfen nicht in die DC-Eingänge am Wechselrichter stecken.

  • Seite 46: Einstellung Der Ländernorm Und Display-Sprache

    Länderdatensätze geschützt und nur mit einem persönlichen Zugangscode, dem so genannten SMA Grid Guard-Code zu entsperren. SMA Grid Guard-geschützte Länderdatensätze werden automatisch 10 Einspeisestunden nach Inbetriebnahme bzw. der letzten Änderung gesperrt. Wird der Länderdatensatz nach diesen 10 Einspeisestunden verändert, akzeptiert der Wechselrichter die Änderung nicht und gibt die Fehlermeldung „Netzparameter verriegelt“...

  • Seite 47: Änderung Von Parametern In Grid Guard-Geschützten Länderdatensätzen

    Auch über ein Kommunikationsprodukt ist es möglich, Länderdatensätze einzustellen (Parameter „CntrySet“ bzw. „Setze Ländernorm“) sowie manuell zu sperren oder zu entsperren. Zum Sperren müssen Sie in das Feld des SMA Grid Guard-Codes statt des Passwortes die Ziffernfolge „54321” eingeben. Das Entsperren ist nur durch Eingabe eines persönlichen, 10-stelligen SMA Grid Guard‑Code möglich und maximal 10 Einspeisestunden gültig.

  • Seite 48: Prüfung Der Ländernorm

    • Kontrollieren Sie die richtige Ländernorm anhand der Display-Meldung bei der (Wieder‑) Inbetriebnahme (siehe Kapitel 7 „Inbetriebnahme“, Seite 59), oder • Kontrollieren Sie die richtige Ländernorm anhand des Messkanals „SMA grid guard“ mit Hilfe eines Kommunikationsprodukts. Display-Sprache Nachdem Sie die Ländernorm eingestellt haben, können Sie über den Drehschalter B immer nachträglich die Display-Sprache einstellen.

  • Seite 49: (B) Länderdatensatz

    SMA Solar Technology AG 6  Elektrischer Anschluss Länderdatensatz Display-Sprache Grid Land Guard-Schutz wird beibehalten nicht belegt* je nach je nach Parametersatz Parametersatz wird beibehalten Niederländisch je nach je nach Parametersatz Parametersatz VDE-AR-N4105 Deutsch Deutschland VDE-AR-N4105-MP Deutsch Deutschland VDE-AR-N4105-HP Deutsch Deutschland...
  • Seite 50 6  Elektrischer Anschluss SMA Solar Technology AG Länderdatensatz Display-Sprache Grid Land Guard-Schutz PPDS Deutsch Tschechien C10/11/2012 Französisch Belgien C10/11/2012 Englisch Belgien C10/11/2012 Deutsch Belgien C10/11/2012 Niederländisch Belgien MVtg-Directive Deutsch Deutschland MVtg-Directive Englisch Flexibel MVtg-Directive Französisch Frankreich MVtg-Directive Spanisch Spanien MVtg-Directive...

  • Seite 51: Display-Sprache

    SMA Solar Technology AG 6  Elektrischer Anschluss Länderdatensatz Display-Sprache Grid Land Guard-Schutz Off-Grid60 nicht belegt* nein Flexibel Off-Grid50 Englisch nein Flexibel Off-Grid50 Deutsch nein Flexibel Off-Grid50 Französisch nein Flexibel Off-Grid50 Spanisch nein Flexibel Off-Grid50 Italienisch nein Flexibel Off-Grid50 nicht belegt*...

  • Seite 52: Erweiterung Der Abschaltgrenzen

    6  Elektrischer Anschluss SMA Solar Technology AG 6.5.2 Erweiterung der Abschaltgrenzen Die Abschaltkriterien (Spannung, Frequenz) werden über Länderparameter vorgegeben. Die Sunny Tripower besitzen den zusätzlichen Länderdatensatz „MVtgDirective“. Durch diesen Parameter werden die Abschaltgrenzen des Wechselrichters für Spannung und Frequenz auf ein Maximum/Minimum erweitert.

  • Seite 53: Ländernorm Und Sprache Über Drehschalter Einstellen

    SMA Solar Technology AG 6  Elektrischer Anschluss 6.5.3 Ländernorm und Sprache über Drehschalter einstellen 1. Den Wechselrichter freischalten (siehe Kapitel 9 „Wechselrichter spannungsfrei schalten“, Seite 64). 2. Pfeile auf den Drehschaltern (A und B) mit Schraubendreher auf die gewünschte Position stellen (siehe Kapitel 6.5.1 „Prüfung der Ländernorm“, Seite 48).

  • Seite 54: Kommunikation

    6  Elektrischer Anschluss SMA Solar Technology AG 6.6 Kommunikation 6.6.1 Bluetooth Die Kommunikation über Bluetooth mit einem Kommunikationsprodukt ist standardmäßig aktiviert. Die Vernetzung über Bluetooth mit anderen Wechselrichtern ist ab Werk deaktiviert. Es bestehen folgende Einstellungsmöglichkeiten über einen Drehschalter: Schalterstellung...

  • Seite 55: Übernahme Der Einstellungen

    SMA Solar Technology AG 6  Elektrischer Anschluss Gehen Sie dazu wie folgt vor: 1. Den Wechselrichter freischalten (siehe Kapitel 9 „Wechselrichter spannungsfrei schalten“, Seite 64). 2. Pfeil auf dem rechten Drehschalter (C) mit einem Schraubendreher auf die gewünschte Position stellen. Dabei einen Schraubendreher mit einer Klingenbreite von 2,5 mm verwenden.

  • Seite 56: Überspannungsableiter Typ Ii Nachrüsten

    6  Elektrischer Anschluss SMA Solar Technology AG 6.7 Überspannungsableiter Typ II nachrüsten Der Wechselrichter kann ab Werk mit Überspannungsableitern ausgerüstet sein oder nachträglich nachgerüstet werden. Die Bestellnummer beider Nachrüstsätze (1 nur für Eingang A, 1 für Eingang A und B) finden Sie in Kapitel 15.
  • Seite 57 SMA Solar Technology AG 6  Elektrischer Anschluss – Den Überspannungsableiter mit der Beschriftung „PE 500“ müssen Sie dabei auf den untersten Steckplatz montieren. – Werden nur Überspannungsableiter für Eingang A benötigt, müssen die beiden Überspannungsableiter auf die oberen beiden Steckplätze montiert werden.
  • Seite 58 6  Elektrischer Anschluss SMA Solar Technology AG 6. Alle 4 Schrauben des DC-Deckels vorschrauben und danach festschrauben (Drehmoment: 3,5 Nm). ☑ Die Überspannungsableiter sind installiert und der Wechselrichter kann wieder in Betrieb genommen werden (siehe Kapitel 7 „Inbetriebnahme“, Seite 59). STP10-17TL-IA-de-32 Installationsanleitung...

  • Seite 59: Inbetriebnahme

    SMA Solar Technology AG 7  Inbetriebnahme 7 Inbetriebnahme 7.1 Wechselrichter in Betrieb nehmen 1. Festen Sitz an der Wand prüfen (siehe Kapitel 5 „Montage“, Seite 20). 2. Korrekte Länderkonfiguration prüfen (siehe Kapitel 6.5 „Einstellung der Ländernorm und Display-Sprache“, Seite 46). 3. Korrekten Anschluss der AC-Netzleitung prüfen (siehe Kapitel 6.3 „Öffentliches Stromnetz (AC) anschließen“, Seite 29).
  • Seite 60 7  Inbetriebnahme SMA Solar Technology AG 9. Electronic Solar Switch bis zum Anschlag fest aufstecken. 10. Den Leitungsschutzschalter einschalten. 11. Wenn angeschlossen, Versorgungsspannung des Multifunktionsrelais einschalten. 12. Prüfen, ob Display und LEDs einen normalen Betriebszustand signalisieren. Farbe Bedeutung Grün leuchtet: Betrieb...

  • Seite 61: Display-Meldungen Während Der Startphase

    SMA Solar Technology AG 7  Inbetriebnahme 7.2 Display-Meldungen während der Startphase Abgebildete Display-Meldungen Die in diesem Kapitel abgebildeten Display-Meldungen sind beispielhaft und können je nach Ländereinstellung von den Display-Meldungen Ihres Wechselrichters variieren. • Zuerst erscheint in der Textzeile die Firmware-Version der internen Prozessoren.

  • Seite 62: Konfiguration

    2. Anlagenzeit ändern (siehe Hilfe des Sunny Explorer). 8.2 SMA OptiTrac Global Peak aktivieren und einstellen Bei teilverschatteten PV‑Modulen sollten Sie SMA OptiTrac Global Peak aktivieren und das Zeitintervall einstellen, in dem der Wechselrichter den MPP der PV‑Anlage optimiert. Voraussetzung: •...

  • Seite 63: Aktivierung Der Selbstlernenden String-Ausfallerkennung

    SMA Solar Technology AG 8  Konfiguration 8.3 Aktivierung der selbstlernenden String-Ausfallerkennung Im Auslieferzustand ist das Verfahren der selbstlernenden String-Ausfallerkennung deaktiviert. Sie können die String-Ausfallerkennung durch Einstellung eines Parameters über Kommunikation (z. B. Sunny WebBox oder Sunny Explorer) aktivieren. Hierfür benötigen Sie das Installateurpasswort.

  • Seite 64: Wechselrichter Spannungsfrei Schalten

    9  Wechselrichter spannungsfrei schalten SMA Solar Technology AG 9 Wechselrichter spannungsfrei schalten 9.1 Sicherheit Lebensgefahr durch hohe Spannungen im Wechselrichter! Tod durch Stromschlag! Der Wechselrichter arbeitet mit hohen Spannungen und muss vor Arbeiten im Gerät freigeschaltet werden. Zudem kann beim Abziehen der DC-Steckverbinder ohne vorheriges Abziehen des Electronic Solar Switch ein gefährlicher Lichtbogen entstehen.

  • Seite 65: Vorgehensweise

    SMA Solar Technology AG 9  Wechselrichter spannungsfrei schalten 9.2 Vorgehensweise 1. Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten sichern. 2. Wenn angeschlossen, Versorgungsspannung des Multifunktionsrelais ausschalten und gegen Wiedereinschalten sichern. 3. Zustand des Sunny Tripower prüfen: Ereignis Maßnahme...
  • Seite 66 9  Wechselrichter spannungsfrei schalten SMA Solar Technology AG 7. Spannungsfreiheit L1, L2 und L3 gegen N mit Hilfe eines geeigneten Messgeräts an der AC-Klemme feststellen. Die Prüfspitze darf maximal einen Durchmesser von 2 mm haben. ☑ Ist eine Spannung messbar, Installation prüfen! 8.
  • Seite 67 SMA Solar Technology AG 9  Wechselrichter spannungsfrei schalten 10. Alle DC-Steckverbinder entriegeln und abziehen. Dazu einen Schlitz-Schraubendreher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC‑Steckverbinder gerade abziehen. Dabei NICHT AM KABEL ziehen. ☑ Alle DC-Steckverbinder sind vom Wechselrichter abgezogen. Der Wechselrichter ist vollständig vom PV-Generator getrennt.

  • Seite 68: Wartung Und Reinigung

    10  Wartung und Reinigung SMA Solar Technology AG 10 Wartung und Reinigung 10.1 Wechselrichter reinigen Beschädigung des Displays durch Verwendung von Reinigungsmitteln! • Wenn der Wechselrichter verschmutzt ist, den Gehäusedeckel, das Display und die LEDs ausschließlich mit klarem Wasser und einem Tuch reinigen.
  • Seite 69 SMA Solar Technology AG 10  Wartung und Reinigung 2. Das Lüftungsgitter abnehmen. 3. Das Lüftungsgitter mit einer weichen Bürste, einem Pinsel oder mit Druckluft reinigen. 4. Das Lüftungsgitter wieder am Wechselrichter befestigen. 5. Schlitz des Drehverschlusses wieder um 90° drehen, bis er waagerecht ist.

  • Seite 70: Lüfter An Der Unterseite Des Wechselrichters Reinigen

    10  Wartung und Reinigung SMA Solar Technology AG 10.2.2 Lüfter an der Unterseite des Wechselrichters reinigen (nur bei STP 15000TL und STP 17000TL) 1. Den Wechselrichter freischalten (siehe Kapitel 9 „Wechselrichter spannungsfrei schalten“, Seite 64). 2. Warten bis sich der Lüfter nicht mehr dreht.

  • Seite 71: Lüfter An Der Linken Gehäuseseite Des Wechselrichters Reinigen

    SMA Solar Technology AG 10  Wartung und Reinigung Beschädigung des Lüfters durch den Einsatz von Druckluft! • Keine Druckluft zum Reinigen des Lüfters verwenden. Der Lüfter kann dadurch beschädigt werden. 9. Nach der Reinigung alles in umgekehrter Reihenfolge wieder zusammensetzen.
  • Seite 72 10  Wartung und Reinigung SMA Solar Technology AG 7. Den Stecker entriegeln und abziehen. Die Kabel des Lüfters sind so lang, dass Sie den Lüfter weit genug herausziehen können, um die Stecker im Inneren des Wechselrichters zu trennen. 8. Den Lüfter herausnehmen und mit einer weichen Bürste, einem Pinsel oder einem Tuch und Wasser...

  • Seite 73: Lüfter Prüfen

    SMA Solar Technology AG 10  Wartung und Reinigung 10.2.4 Lüfter prüfen Prüfung der Lüfter Für die Prüfung der Lüfter benötigen Sie ein spezielles Datenerfassungsgerät (z. B. Sunny WebBox) oder einen PC mit entsprechender Software (z. B. Sunny Explorer), um die Parameter des Wechselrichters ändern zu können.

  • Seite 74: Electronic Solar Switch (Ess) Auf Abnutzung Prüfen

    10  Wartung und Reinigung SMA Solar Technology AG 10.3 Electronic Solar Switch (ESS) auf Abnutzung prüfen Prüfen Sie den Electronic Solar Switch auf Abnutzung, bevor Sie ihn aufstecken. Kontrollieren Sie hierzu, ob die Metallzungen (A) im Inneren des Steckers bräunliche Verfärbungen aufweisen.

  • Seite 75: Meldungen

    In der Textzeile des Displays werden bei einem Update entsprechende Display-Meldungen angezeigt. Meldung Beschreibung < Inst.code gueltig > Der eingegebene SMA Grid Guard-Code ist gültig. Der eingestellte Länderdatensatz ist jetzt entsperrt und kann verändert werden. Ist der eingestellte Länderdatensatz geschützt, ist die Entsperrung maximal 10 Einspeisestunden gültig.

  • Seite 76: Fehlermeldungen

    11  Meldungen SMA Solar Technology AG Meldung Beschreibung < Update Hauptrechner > Erfolgreiches Update der Wechselrichter-Komponente. < Update Kommunikation > Erfolgreiches Update der Kommunikationskomponente. < Upd. Stringsicherung > Erfolgreiches Update der elektronischen String‑Sicherung. < Update RS485I-Modul > Erfolgreiches Update der Kommunikationsschnittstelle.
  • Seite 77 Befindet sich die Netzspannung im ist zu hoch. tolerierbaren Bereich und wird dieser Der Wechselrichter trennt sich aus Fehler weiterhin ausgegeben, kontaktieren Sicherheitsgründen vom öffentlichen Sie die SMA Service Line. Stromnetz. 202 … < Netzstoerung > • Auslösen des Leitungsschutzschalters prüfen.
  • Seite 78 Zusammenhang dieser Fehler auf, dann fragen Sie den Netzbetreiber, ob er Änderungen der Betriebsparameter zustimmt. Sprechen Sie die vorgeschlagenen Parameter mit der SMA Service Line ab. < Netzstoerung > • Netzanschluss auf Gleichanteil prüfen. Die wechselrichterinterne Überwachung hat einen unzulässig hohen Gleichanteil...
  • Seite 79 Stromnetz. Fehler auf, dann fragen Sie den Netzbetreiber, ob er Änderungen der Betriebsparameter zustimmt. Sprechen Sie die vorgeschlagenen Parameter mit der SMA Service Line ab. 1302 < Warten auf Netzspannung > oder • AC-Installation prüfen < Installationsfehler Netzanschluss > • Anschluss korrigieren (siehe <...
  • Seite 80 11  Meldungen SMA Solar Technology AG Ereignis- Display-Meldung und Ursache Abhilfe 3301 … < Instabiler Betrieb > • Auf höhere Einstrahlung warten. 3303 Die Versorgung am DC-Eingang des • Falls Ereignis bei mittlerer Wechselrichters reicht für einen stabilen Einstrahlung wiederholt auftritt, Betrieb nicht aus.
  • Seite 81 SMA Solar Technology AG 11  Meldungen Ereignis- Display-Meldung und Ursache Abhilfe 3701 < Fehlerstrom zu gross > • Strings auf Erdschluss prüfen (siehe < Generator pruefen > Kapitel 12.2 „PV-Generator auf Erdschluss prüfen“, Seite 89). Der Wechselrichter hat einen Fehlerstrom durch kurzzeitige Erdung des •...
  • Seite 82 11  Meldungen SMA Solar Technology AG Ereignis- Display-Meldung und Ursache Abhilfe 4002 < String X geringe Leistung > • Den angezeigten String prüfen. < Generator pruefen > Die Stringüberwachung hat einen ausgefallenen oder schwachen String detektiert. 4003 < String X defekt >...
  • Seite 83 SMA Solar Technology AG 11  Meldungen Ereignis- Display-Meldung und Ursache Abhilfe 6001 … < Selbstdiagnose > oder • SMA Service Line kontaktieren 6009, < Geraetestoerung > (siehe Kapitel 16 6101 … „Kontakt“, Seite 124). 6112, 6201 … 6203, 6301, 6304 … 6306, 6401 …...
  • Seite 84 Display-Meldung und Ursache Abhilfe 6701, < Komm. gestört > Tritt das Ereignis häufig auf: 6702 Bei der wechselrichterinternen • SMA Service Line kontaktieren Kommunikation ist ein Fehler aufgetreten. (siehe Kapitel 16 Der Wechselrichter speist jedoch weiter „Kontakt“, Seite 124). ein. 6801, < Selbstdiagnose > oder •...
  • Seite 85 SMA Solar Technology AG 11  Meldungen Ereignis- Display-Meldung und Ursache Abhilfe 7303 < Update Hauptrechner nicht erfolgreich > • SMA Service Line kontaktieren (siehe Kapitel 16 Interner Gerätefehler. „Kontakt“, Seite 124). 7305 < Update RS485i-Modul nicht erfolgreich • Update erneut versuchen. > • Wenn der Fehler wieder auftritt, Interner Gerätefehler, der Wechselrichter...
  • Seite 86 • Den Wechselrichter bei Dunkelheit 8203 < ESS nicht ziehen > freischalten (siehe Kapitel 9 „Wechselrichter spannungsfrei schalten“, Seite 64). • SMA Service Line kontaktieren (siehe Kapitel 16 „Kontakt“, Seite 124). 8202 < ESS aufstecken, Deckel nicht oeffnen > • Electronic Solar Switch bis zum Anschlag fest aufstecken.
  • Seite 87 SMA Solar Technology AG 11  Meldungen Ereignis- Display-Meldung und Ursache Abhilfe 9003 < Netzparameter verriegelt > • Gültigen SMA Grid Guard-Code eingeben für Änderung des Der aktuelle Länderdatensatz ist verriegelt. Länderdatensatzes. 9005 < Aenderung Netzparam. nicht moeglich • Sicherstellen, dass ausreichend >...

  • Seite 88: Fehlersuche

    DC-Steckverbinder erst bei Dunkelheit Sunny Tripower befinden sich abziehen und Fehler (verpolter oder jedoch in einem sicheren defekter String) beheben. Zustand. Sunny Tripower ist defekt 64xx oder • SMA Service Line kontaktieren (siehe 8201 … 8203 Kapitel 16 „Kontakt“, Seite 124). STP10-17TL-IA-de-32 Installationsanleitung...

  • Seite 89: Pv-Generator Auf Erdschluss Prüfen

    SMA Solar Technology AG 12  Fehlersuche 12.2 PV-Generator auf Erdschluss prüfen Wenn der Wechselrichter die Ereignisnummer „3501“, „3601“ oder „3701“ anzeigt, liegt vermutlich ein Erdschluss im PV-Generator vor. Prüfen Sie die Strings auf Erdschluss wie im Folgenden beschrieben: 1. Den Wechselrichter freischalten (siehe Kapitel 9 „Wechselrichter spannungsfrei schalten“, Seite 64).
  • Seite 90 12  Fehlersuche SMA Solar Technology AG ☑ Wenn die gemessenen Spannungen stabil sind und die Summe der Spannungen von Pluspol gegen Erdpotenzial und Minuspol gegen Erdpotenzial eines Strings annähernd der Spannung zwischen Plus- und Minuspol entspricht, dann liegt ein Erdschluss vor.

  • Seite 91: Funktion Der Varistoren Prüfen

    SMA Solar Technology AG 12  Fehlersuche 12.3 Funktion der Varistoren prüfen Wenn der Wechselrichter die Ereignisnummer „7401“ anzeigt, ist vermutlich einer der Varistoren defekt. Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung durch Überspannungen herabgesetzt wird. Daher ist es möglich, dass einer der thermisch überwachten Varistoren seine Schutzfunktion verloren hat.
  • Seite 92 Varistoren auszutauschen. Die Varistoren werden für den Einsatz im Wechselrichter speziell gefertigt und sind nicht im Handel erhältlich. Ersatz-Varistoren müssen Sie direkt bei SMA Solar Technology AG bestellen (siehe Kapitel 15 „Zubehör“, Seite 123). Verwenden Sie nur Original-Varistoren, die von SMA Solar Technology AG vertrieben werden.
  • Seite 93 SMA Solar Technology AG 12  Fehlersuche Zerstörung des Wechselrichters durch Überspannung! Der Wechselrichter ist bei fehlenden Varistoren nicht mehr vor Überspannungen geschützt. • Unverzüglich für die Bestückung mit Varistoren sorgen. • Den Wechselrichter in PV-Anlagen mit hohem Risiko von Überspannungen nicht ohne Varistoren betreiben.

  • Seite 94: Überspannungsableiter Typ Ii Austauschen

    Beanspruchung durch Überspannungen herabgesetzt wird. Daher ist es möglich, dass einer der Überspannungsableiter seine Schutzfunktion verloren hat. SMA Solar Technology AG empfiehlt alle Überspannungsableiter auszutauschen, da der Ausfall eines Überspannungsableiters in der Regel auf Einflüsse zurückzuführen ist, die alle Überspannungsableiter in ähnlicher Weise betreffen (Temperatur, Alter, induzierte...
  • Seite 95 SMA Solar Technology AG 12  Fehlersuche 4. Alle Überspannungsableiter aus den Steckplätzen entfernen. Dabei geriffelte Flächen auf beiden Seiten zusammendrücken. ☑ Wenn im Fenster (A) ein grüner Streifen sichtbar ist, befindet sich der Überspannungsableiter in einwandfreiem Zustand. ☑ Wenn im Fenster (A) ein roter Streifen sichtbar ist, ist der Überspannungsableiter defekt.

  • Seite 96: Außerbetriebnahme

    Sie die Überspannungsableiter demontieren, bevor Sie Ihren Wechselrichter an SMA Solar Technology AG zurück senden (siehe Kapitel 12.4 „Überspannungsableiter Typ II austauschen“, Seite 94). Bevor Sie Ihren Wechselrichter an SMA Solar Technology AG zurück senden, müssen Sie den oberen und unteren Gehäusedeckel Ihres Wechselrichters mit dem entsprechenden Transportdeckel austauschen:...
  • Seite 97 Ersatz eine weitere Schraube und eine weitere Sperrkantscheibe. 5. Den unteren Gehäusedeckel festschrauben. ☑ Sie können Ihren Wechselrichter jetzt an SMA Solar Technology AG zurück senden. 6. Den oberen Gehäusedeckel Ihres Wechselrichters nun auf gleiche Weise auf dem Austauschgerät befestigen.

  • Seite 98: Wechselrichter Verpacken

    Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology AG zurück (Kontakt siehe Seite 124).

  • Seite 99: Technische Daten

    SMA Solar Technology AG 14  Technische Daten 14 Technische Daten 14.1 Sunny Tripower 10000TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 10 200 W Maximale Eingangsspannung 1 000 V MPP-Spannungsbereich 320 V … 800 V Bemessungseingangsspannung 600 V Minimale Eingangsspannung 150 V Start-Eingangsspannung 188 V Maximaler Rückspeisestrom 2 A Maximaler Eingangsstrom Eingang A 22,0 A...
  • Seite 100 14  Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 10 000 W Maximale AC-Scheinleistung bei cos φ = 1 10 000 VA Bemessungsnetzspannung 3/N/PE, 230 V/400 V AC-Spannungsbereich* 160 V … 280 V AC-Nennstrom bei 230 V 14,5 A Maximaler Ausgangsstrom 16,0 A Maximaler Ausgangsstrom im Fehlerfall 0,05 kA...

  • Seite 101: Schutzeinrichtungen

    SMA Solar Technology AG 14  Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode, elektronische String-Sicherung Schutz vor Modul-Rückströmen elektronische String-Sicherung Eingangsseitige Freischaltstelle Electronic Solar Switch, DC‑Steckverbinder SUNCLIX DC-Überspannungsschutz thermisch überwachte Varistoren optional: Überspannungsableiter Typ II AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 4 Maximal zulässige Absicherung 50,0 A Erdschlussüberwachung...
  • Seite 102 14  Technische Daten SMA Solar Technology AG Schutzart nach IEC 60529 IP65 Schutzklasse nach IEC 62103 Ländernormen, Stand 04/2013* VDE-AR-N4105, VDE 0126-1-1, AS4777 C10/11, PPDS, GBT19939-2005, UTE C15-712-1, PPC, NRS 97-2-1, EN50438, RD661/2007, IEC 61727, G59/2, CEI 0-21, BDEW 2008, RD1699:2011, SI4777,...

  • Seite 103: Ausstattung

    SMA Solar Technology AG 14  Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Speedwire/Webconnect optional Multifunktionsrelais optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...

  • Seite 104: Datenspeicherkapazität

    14  Technische Daten SMA Solar Technology AG Netzformen TN-C-Netz geeignet TN-S-Netz geeignet TN-C-S-Netz geeignet TT-Netz geeignet Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η 98,1 % Europäischer Wirkungsgrad, η...

  • Seite 105: Sunny Tripower 12000Tl

    SMA Solar Technology AG 14  Technische Daten 14.2 Sunny Tripower 12000TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 12 250 W Maximale Eingangsspannung 1 000 V MPP-Spannungsbereich 380 V … 800 V Bemessungseingangsspannung 600 V Minimale Eingangsspannung 150 V Start-Eingangsspannung 188 V Maximaler Rückspeisestrom 2 A Maximaler Eingangsstrom Eingang A 22,0 A...
  • Seite 106 14  Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 12 000 W Maximale AC-Scheinleistung bei cos φ = 1 12 000 VA Bemessungsnetzspannung 3/N/PE, 230 V/400 V AC-Spannungsbereich* 160 V … 280 V AC-Nennstrom bei 230 V 17,4 A Maximaler Ausgangsstrom 19,2 A Maximaler Ausgangsstrom im Fehlerfall 0,05 kA...
  • Seite 107 SMA Solar Technology AG 14  Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode, elektronische String-Sicherung Schutz vor Modul-Rückströmen elektronische String-Sicherung Eingangsseitige Freischaltstelle Electronic Solar Switch, DC‑Steckverbinder SUNCLIX DC-Überspannungsschutz thermisch überwachte Varistoren, optional: Überspannungsableiter Typ II AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 4 Maximal zulässige Absicherung 50,0 A Erdschlussüberwachung...
  • Seite 108 14  Technische Daten SMA Solar Technology AG Schutzart nach IEC 60529 IP65 Schutzklasse nach IEC 62103 Ländernormen, Stand 04/2013* VDE-AR-N4105, VDE 0126-1-1, AS4777, C10/11, PPDS, GBT19939-2005, UTE C15-712-1, PPC, NRS 97-2-1, EN50438, RD661/2007, IEC 61727, G59/2, CEI 0-21, BDEW 2008, RD1699:2011, SI4777,...
  • Seite 109 SMA Solar Technology AG 14  Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Speedwire/Webconnect optional Multifunktionsrelais optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 110 14  Technische Daten SMA Solar Technology AG Netzformen TN-C-Netz geeignet TN-S-Netz geeignet TN-C-S-Netz geeignet TT-Netz geeignet Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η 98,1 % Europäischer Wirkungsgrad, η...

  • Seite 111: Sunny Tripower 15000Tl

    SMA Solar Technology AG 14  Technische Daten 14.3 Sunny Tripower 15000TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 15 340 W Maximale Eingangsspannung 1 000 V MPP-Spannungsbereich 360 V … 800 V Bemessungseingangsspannung 600 V Minimale Eingangsspannung 150 V Start-Eingangsspannung 188 V Maximaler Rückspeisestrom 2 A Maximaler Eingangsstrom Eingang A 33,0 A...
  • Seite 112 14  Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 15 000 W Maximale AC-Scheinleistung bei cos φ = 1 15 000 VA Bemessungsnetzspannung 3/N/PE, 230 V/400 V AC-Spannungsbereich* 160 V … 280 V AC-Nennstrom bei 230 V 21,7 A Maximaler Ausgangsstrom 24,0 A Maximaler Ausgangsstrom im Fehlerfall 0,05 kA...
  • Seite 113 SMA Solar Technology AG 14  Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode, elektronische String-Sicherung Schutz vor Modul-Rückströmen elektronische String-Sicherung Eingangsseitige Freischaltstelle Electronic Solar Switch, DC‑Steckverbinder SUNCLIX DC-Überspannungsschutz thermisch überwachte Varistoren, optional: Überspannungsableiter Typ II AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 4 Maximal zulässige Absicherung 50,0 A Erdschlussüberwachung...
  • Seite 114 14  Technische Daten SMA Solar Technology AG Schutzart nach IEC 60529 IP65 Schutzklasse nach IEC 62103 Ländernormen, Stand 04/2013* VDE-AR-N4105, VDE 0126-1-1, AS4777, C10/11, PPDS, GBT19939-2005, UTE C15-712-1, PPC, NRS 97-2-1, EN50438, RD661/2007, IEC 61727, G59/2, CEI 0-21, BDEW 2008, RD1699:2011, SI4777,...
  • Seite 115 SMA Solar Technology AG 14  Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Speedwire/Webconnect optional Multifunktionsrelais optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 116 14  Technische Daten SMA Solar Technology AG Netzformen TN-C-Netz geeignet TN-S-Netz geeignet TN-C-S-Netz geeignet TT-Netz geeignet Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η 98,2 % Europäischer Wirkungsgrad, η...

  • Seite 117: Sunny Tripower 17000Tl

    SMA Solar Technology AG 14  Technische Daten 14.4 Sunny Tripower 17000TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 17 410 W Maximale Eingangsspannung 1 000 V MPP-Spannungsbereich 400 V … 800 V Bemessungseingangsspannung 600 V Minimale Eingangsspannung 150 V Start-Eingangsspannung 188 V Maximaler Rückspeisestrom 2 A Maximaler Eingangsstrom Eingang A 33,0 A...
  • Seite 118 14  Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 17 000 W Maximale AC-Scheinleistung bei cos φ = 1 17 000 VA Bemessungsnetzspannung 3/N/PE, 230 V/400 V AC-Spannungsbereich* 160 V … 280 V AC-Nennstrom bei 230 V 24,6 A Maximaler Ausgangsstrom 24,6 A Maximaler Ausgangsstrom im Fehlerfall 0,05 kA...
  • Seite 119 SMA Solar Technology AG 14  Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode, elektronische String-Sicherung Schutz vor Modul-Rückströmen elektronische String-Sicherung Eingangsseitige Freischaltstelle Electronic Solar Switch, DC‑Steckverbinder SUNCLIX DC-Überspannungsschutz thermisch überwachte Varistoren, optional: Überspannungsableiter Typ II AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 4 Maximal zulässige Absicherung 50,0 A Erdschlussüberwachung...
  • Seite 120 14  Technische Daten SMA Solar Technology AG Schutzart nach IEC 60529 IP65 Schutzklasse nach IEC 62103 Ländernormen, Stand 04/2013* VDE-AR-N4105, VDE 0126-1-1, AS4777, C10/11, PPDS, GBT19939-2005, UTE C15-712-1, PPC, NRS 97-2-1, EN50438, RD661/2007, IEC 61727, G59/2, CEI 0-21, BDEW 2008, RD1699:2011, SI4777,...
  • Seite 121 SMA Solar Technology AG 14  Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Speedwire/Webconnect optional Multifunktionsrelais optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 122 14  Technische Daten SMA Solar Technology AG Netzformen TN-C-Netz geeignet TN-S-Netz geeignet TN-C-S-Netz geeignet TT-Netz geeignet Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η 98,2 % Europäischer Wirkungsgrad, η...

  • Seite 123: Zubehör

    SMA Solar Technology AG 15  Zubehör 15 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese von SMA Solar Technology AG oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA-Bestellnummer Ersatzvaristoren Set thermisch überwachter...

  • Seite 124: Kontakt

    16  Kontakt SMA Solar Technology AG 16 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters •...
  • Seite 125 Hybrid Energy Solutions Sunny Island : +33 (0)4 72 09 04 42 Power Plant Solutions Sunny Central : +33 (0)4 72 09 04 43 India SMA Solar India Pvt. Ltd. +91 22 61713888 Mumbai Italia SMA Italia S.r.l. +39 02 8934-7299 Milano Κύπρος/...
  • Seite 126 SMA Beijing Commercial +86 10 5670 1350 Company Ltd. 北京 SMA Japan K.K. +81 3 3451 9530 +971 2 698-5080 SMA Middle East LLC Other International SMA Service Line Toll free worldwide: 00800 SMA SERVICE countries (+800 762 7378423) Niestetal STP10-17TL-IA-de-32 Installationsanleitung...
