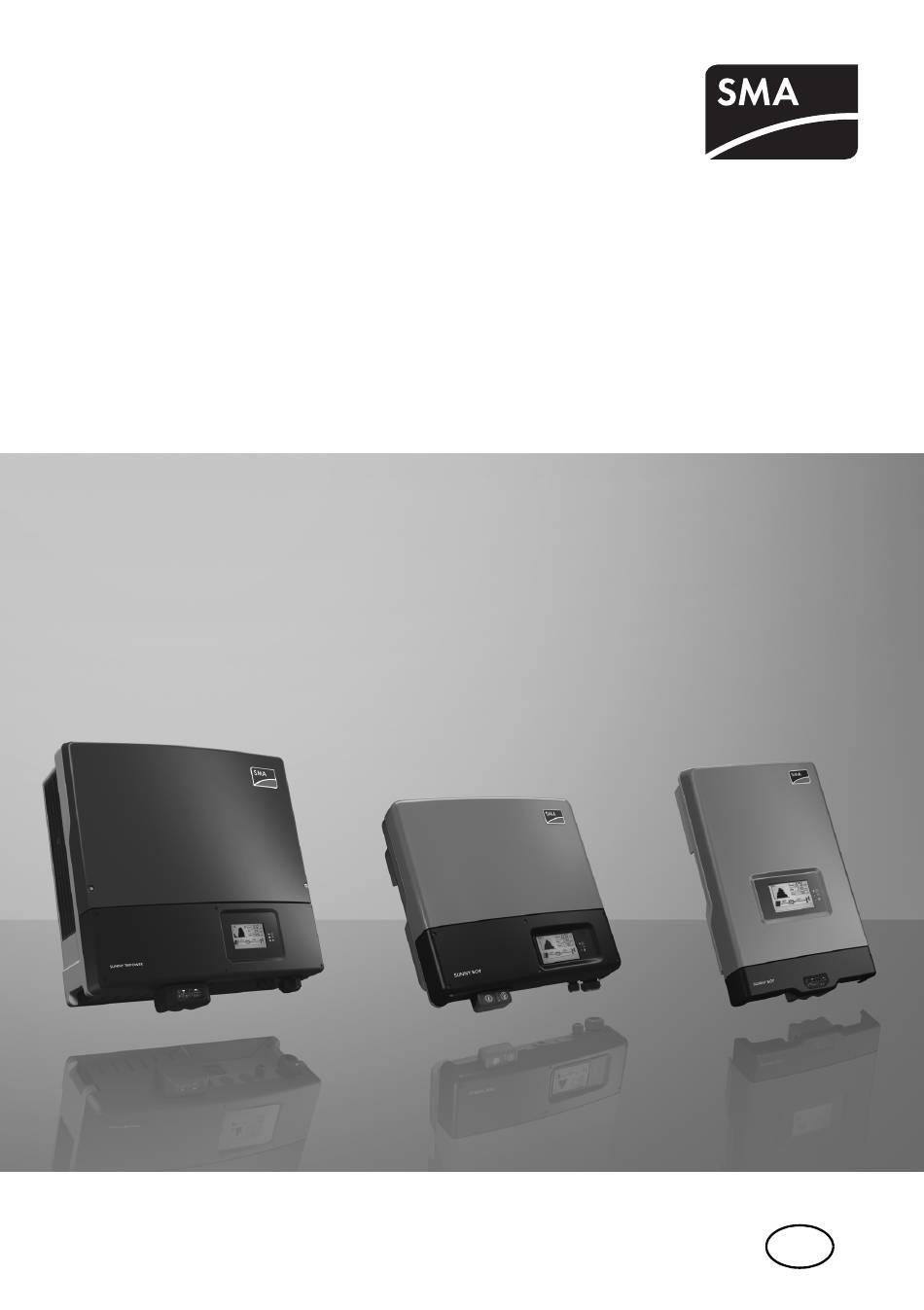

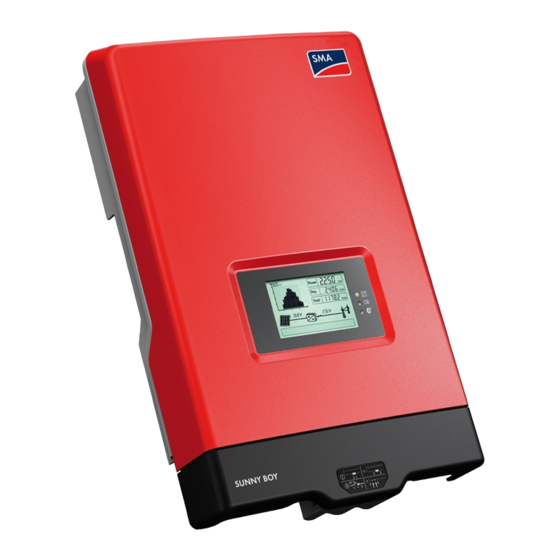

- Seite 1 Firmware-Update mit SD-Karte SUNNY BOY WINDY BOY SUNNY TRIPOWER Technische Beschreibung NG_UpdSD-TB-de-32 | Version 3.2...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 5 Gültigkeitsbereich ........5 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 4.3.3 SB 2500TLST-21/SB 3000TLST-21/SB 3000TL‑21/SB 3600TL‑21/ SB 4000TL‑21/SB 5000TL‑21/ STP 8000TL-10/STP 10000TL-10/ STP 12000TL-10/STP 15000TL‑10/STP 17000TL‑10/STP 15000TLHE‑10/ STP 15000TLEE‑10/STP 20000TLHE‑10/STP 20000TLHE‑10/ WB 3000TL-21/WB 3600TL-21/WB 4000TL-21/WB 5000TL-21 ..43 Wechselrichter im Kommunikationsgerät neu erfassen ..43 Aktuellen Firmware-Stand prüfen.
-
Seite 5: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Anleitung beschreibt das Firmware-Update mit SD-Karte für folgende SMA Wechselrichter: Sunny Boy Sunny Tripower Windy Boy SB 2000HF-30 STP 8000TL-10 WB 3600TL-20 SB 2500HF-30 STP 10000TL-10... -
Seite 6: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.3 Verwendete Symbole In diesem Dokument werden die folgenden Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder schwerer Körperverletzung führt. VORSICHT! „VORSICHT“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zu einer leichten oder mittleren Körperverletzung führen kann. -
Seite 7: Sicherheitshinweise
SMA Solar Technology AG Sicherheitshinweise 2 Sicherheitshinweise 2.1 Allgemeine Sicherheitshinweise GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! • Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen. • Vor dem Einlegen der SD-Karte Wechselrichter AC-seitig und DC-seitig freischalten, wie in Kapitel 4 „Firmware-Update durchführen“ (Seite 11) beschrieben. -
Seite 8: Wenn Der Wechselrichter Des Typs Stp 8000Tl-10/Stp 10000Tl-10/ Stp 12000Tl-10/Stp 15000Tl-10/Stp 17000Tl-10 Piept
DC‑Steckverbinder erst bei Dunkelheit Tripower befinden sich jedoch in abziehen und Fehler (verpolter oder einem sicheren Zustand. defekter String) beheben. Sunny Tripower ist defekt 6429 oder 8201 • SMA Service Line kontaktieren (siehe oder 8202 Kapitel 6 „Kontakt“ (Seite 45)). NG_UpdSD-TB-de-32 Technische Beschreibung... -
Seite 9: Sd-Karte Vorbereiten
SMA Solar Technology AG SD-Karte vorbereiten 3 SD-Karte vorbereiten Sie erhalten die benötigte Firmware im Downloadbereich unter www.SMA.de oder auf Anfrage bei der SMA Service Line. ACHTUNG! Beschädigung der Wechselrichter des Typs SB 4000TL-20/5000TL‑20 durch ungeeigneten Firmware-Stand! Bei den Sunny Boy des Typs SB 4000TL-20/5000TL-20 kann es vorkommen, dass eine ältere Firmware-Version als 1.71 (z. - Seite 10 SD-Karte vorbereiten SMA Solar Technology AG 2. Unter Dateisystem „FAT32“ wählen und „Starten“ klicken. 3. Unterverzeichnis „Update“ (Download-Datei) mit allen verfügbaren Dateien aus dem Ordner „_Firmware_Update Vx.xx“ auf die SD-Karte kopieren. 4. SD-Karte aus dem Kartenleser auswerfen. 5. Bei SB 4000TL-20/5000TL-20: Wenn Sie sicher sind, dass der Wechselrichter mindestens die Firmware-Version 1.71 oder höher...
-
Seite 11: Sb 3000Tl-20/Sb 4000Tl-20/Sb 5000Tl-20/Wb 3600Tl-20/
SMA Solar Technology AG Firmware-Update durchführen 4 Firmware-Update durchführen GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! • Wechselrichter AC-seitig und DC-seitig freischalten, wie in den folgenden Kapiteln für den entsprechenden Wechselrichter beschrieben. • Bei Wechselrichtern des Typs STP 8000TL-10/STP 10000TL-10/STP 12000TL-10/ STP 15000TL‑10/STP 17000TL‑10 unbedingt das Kapitel 2.2.1 „Wenn der Wechselrichter des Typs STP 8000TL-10/STP 10000TL-10/STP 12000TL-10/... - Seite 12 Firmware-Update durchführen SMA Solar Technology AG 4. Electronic Solar Switch abziehen. 5. Warten bis LEDs, Display und gegebenenfalls der Störmelder erloschen sind. 6. Alle 6 unverlierbaren Deckelschrauben lösen und den unteren Gehäusedeckel abnehmen. 7. Mit einer Strommesszange die Stromfreiheit an allen DC-Leitungen feststellen.
- Seite 13 SMA Solar Technology AG Firmware-Update durchführen 8. Alle DC-Steckverbinder entriegeln und abziehen. Dabei einen Schlitz‑Schraubendreher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC‑Steckverbinder gerade abziehen. Dabei NICHT AM KABEL ziehen. 9. Spannungsfreiheit L gegen N mit Hilfe eines geeigneten Messgeräts an der AC-Klemme...
-
Seite 14: Wechselrichter Schließen Und In Betrieb Nehmen
Firmware-Update durchführen SMA Solar Technology AG 11. Spannungsfreiheit des Multifunktionsrelais gegen PE an allen Klemmen feststellen. ☑ Ist eine Spannung messbar, Installation prüfen! ☑ Der Wechselrichter ist geöffnet. Sie können jetzt die SD‑Karte einlegen, wie im nächsten Schritt beschrieben. SD‑Karte einlegen 12. -
Seite 15: Lebensgefahr Durch Stromschlag
SMA Solar Technology AG Firmware-Update durchführen 14. Um die Dichtigkeit am Wechselrichter herzustellen, müssen alle nicht benötigten DC-Eingänge mit DC-Steckverbindern und Dichtstopfen verschlossen werden: Dichtstopfen • Die Dichtstopfen NICHT DIREKT in die DC-Eingänge am Wechselrichter stecken. – Den Klemmbügel bei den nicht benötigten DC‑Steckverbindern herunterdrücken und... - Seite 16 Firmware-Update durchführen SMA Solar Technology AG 15. Den unteren Gehäusedeckel mit den 6 Schrauben verschließen. Schrauben in der rechts abgebildeten Reihenfolge und mit einem Drehmoment von 1,4 Nm anziehen. 16. ESS fest aufstecken. ACHTUNG! Beschädigung des Electronic Solar Switch durch fehlerhaftes Aufstecken.
- Seite 17 SMA Solar Technology AG Firmware-Update durchführen 20. Prüfen, ob Display und LEDs einen normalen Betriebszustand signalisieren. Farbe Beschreibung Grün leuchtet: Betrieb blinkt: Netzzuschaltbedingungen sind noch nicht erfüllt. Warten, bis ausreichend Einstrahlung vorhanden ist. Störung Bluetooth Kommunikation ist blau aktiv ☑ Bei erfolgreicher Inbetriebnahme leuchtet oder blinkt die grüne LED.
-
Seite 18: Sb 2500Tlst-21/Sb 3000Tlst-21/Sb 3000Tl-21/Sb 3600Tl-21/ Sb 4000Tl-21/Sb 5000Tl-21/Wb 3000Tl-21/ Wb 3600Tl-21/Wb 4000Tl-21/Wb 5000Tl-21
Firmware-Update durchführen SMA Solar Technology AG 4.1.2 SB 2500TLST-21/SB 3000TLST-21/SB 3000TL-21/ SB 3600TL‑21/SB 4000TL-21/SB 5000TL-21/WB 3000TL-21/ WB 3600TL-21/WB 4000TL-21/WB 5000TL-21 ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils. - Seite 19 SMA Solar Technology AG Firmware-Update durchführen 6. Mit einer Strommesszange die Stromfreiheit an allen DC-Kabeln feststellen. ☑ Ist ein Strom messbar, Installation prüfen! 7. Alle DC-Steckverbinder entriegeln und abziehen. Dabei einen Schlitz‑Schraubendreher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC‑Steckverbinder gerade abziehen.
- Seite 20 Firmware-Update durchführen SMA Solar Technology AG 10. Spannungsfreiheit L gegen PE mit Hilfe eines geeigneten Messgeräts an der AC-Klemme feststellen. ☑ Ist eine Spannung messbar, Installation prüfen. 11. Schraube am Display lösen und Display hochklappen, bis es einrastet. 12. Spannungsfreiheit des Multifunktionsrelais gegen PE an allen Klemmen feststellen.
- Seite 21 SMA Solar Technology AG Firmware-Update durchführen SD-Karte einlegen 13. SD-Karte mit der abgeschrägten Ecke nach unten in den Steckplatz schieben, bis sie einrastet. 14. Display herunterklappen und festschrauben. Wechselrichter schließen und in Betrieb nehmen 15. Die DC-Steckverbinder auf richtige Polarität prüfen und am Wechselrichter anschließen.
- Seite 22 Firmware-Update durchführen SMA Solar Technology AG – Den Dichtstopfen in den DC-‑Steckverbinder stecken. – Verschraubung festdrehen (Drehmoment: 2 Nm). – Die DC-Steckverbinder mit Dichtstopfen in die zugehörigen DC-Eingänge am Wechselrichter stecken. ☑ Die DC-Steckverbinder rasten hörbar ein. 17. Sicherstellen, dass alle DC-Steckverbinder fest sitzen.
- Seite 23 SMA Solar Technology AG Firmware-Update durchführen 19. ESS fest aufstecken. ACHTUNG! Beschädigung des ESS durch fehlerhaftes Aufstecken. • ESS fest aufstecken. Dabei muss der Griff des Electronic Solar Switch bündig mit dem Gehäuse abschließen. • Festen Sitz des ESS prüfen. 20. Wenn angeschlossen, Versorgungsspannung des Multifunktionsrelais einschalten.
-
Seite 24: Sb 2000Hf-30/Sb 2500Hf-30/Sb 3000Hf-30
Firmware-Update durchführen SMA Solar Technology AG 4.1.3 SB 2000HF‑30/SB 2500HF‑30/SB 3000HF‑30 Wechselrichter freischalten ACHTUNG! Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils. 1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. - Seite 25 SMA Solar Technology AG Firmware-Update durchführen 5. Alle DC-Steckverbinder entriegeln und abziehen. Dabei einen Schlitz‑Schraubendreher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC‑Steckverbinder gerade abziehen. Dabei NICHT AM KABEL ziehen. ☑ Alle DC-Steckverbinder sind vom Wechselrichter abgezogen. Der Wechselrichter ist vollständig vom PV-Generator getrennt.
- Seite 26 Firmware-Update durchführen SMA Solar Technology AG 6. Spannungsfreiheit an den DC-Steckern am Wechselrichter feststellen. ☑ Ist eine Spannung messbar, Installation prüfen! 7. Den AC-Steckverbinder mit einem Schraubendreher entriegeln und abziehen. ☑ Der Wechselrichter ist jetzt spannungsfrei. Sie können jetzt die SD-Karte einlegen, wie im nächsten Schritt beschrieben.
-
Seite 27: Wechselrichter Wieder In Betrieb Nehmen
SMA Solar Technology AG Firmware-Update durchführen Wechselrichter wieder in Betrieb nehmen 12. Alle DC-Steckverbinder anschließen. 13. Den AC-Stecker anschließen. 14. Electronic Solar Switch aufstecken. ACHTUNG! Beschädigung des Electronic Solar Switch! Der Electronic Solar Switch kann bei fehlerhaftem Aufstecken beschädigt werden. -
Seite 28: Stp 8000Tl-10/Stp 10000Tl-10/Stp 12000Tl-10/
Firmware-Update durchführen SMA Solar Technology AG 4.1.4 STP 8000TL‑10/STP 10000TL‑10/STP 12000TL‑10/ STP 15000TL‑10/STP 17000TL‑10 GEFAHR! Lebensgefahr durch hohe Spannungen im Sunny Tripower! Tod durch Stromschlag. Der Sunny Tripower arbeitet mit hohen Spannungen und muss vor Arbeiten im Gerät freigeschaltet werden. Zudem kann beim Abziehen der DC-Steckverbinder ohne vorheriges Abziehen des Electronic Solar Switch ein gefährlicher Lichtbogen entstehen. - Seite 29 SMA Solar Technology AG Firmware-Update durchführen 3. Zustand des Sunny Tripower prüfen: Ereignis Maßnahme Der Sunny Tripower piept oder eine • Warten bis der Sunny Tripower aufhört Fehlermeldung auf dem Display verbietet das zu piepen (wenn es dunkel ist) und erst Abziehen des Electronic Solar Switch.
- Seite 30 Firmware-Update durchführen SMA Solar Technology AG 7. Spannungsfreiheit L1, L2 und L3 gegen N mit Hilfe eines geeigneten Messgeräts an der AC-Klemme feststellen. Die Prüfspitze darf maximal einen Durchmesser von 2 mm haben. ☑ Ist eine Spannung messbar, Installation prüfen! 8.
-
Seite 31: Wechselrichter In Betrieb Nehmen
SMA Solar Technology AG Firmware-Update durchführen 10. Alle DC-Steckverbinder entriegeln und abziehen. Dabei einen Schlitz‑Schraubendreher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC‑Steckverbinder gerade abziehen. Dabei NICHT AM KABEL ziehen. Der STP 8000TL‑10/STP 10000TL‑10/ STP 12000TL‑10 hat nur 4 Strings am Eingang A! - Seite 32 Firmware-Update durchführen SMA Solar Technology AG 18. Den unteren Gehäusedeckel schräg anlegen und aufsetzen. Die unverlierbaren Schrauben müssen dabei hervorstehen. 19. Schrauben in der rechts abgebildeten Reihenfolge mit einem Drehmoment von 2 Nm festschrauben. 20. Electronic Solar Switch fest aufstecken.
- Seite 33 SMA Solar Technology AG Firmware-Update durchführen 23. Prüfen, ob Display und LEDs einen normalen Betriebszustand signalisieren. Farbe Bedeutung grün leuchtet: Betrieb blinkt: warten auf ausreichende Einstrahlung Störung blau Bluetooth Kommunikation ist aktiv ☑ Bei erfolgreicher Inbetriebnahme leuchtet oder blinkt die grüne LED, sofern ausreichend Einstrahlung vorhanden ist.
-
Seite 34: Stp 15000Tlhe-10/Stp 15000Tlee-10/Stp 20000Tlhe
Firmware-Update durchführen SMA Solar Technology AG 4.1.5 STP 15000TLHE‑10/STP 15000TLEE‑10/STP 20000TLHE‑10/ STP 20000TLEE‑10 GEFAHR! Lebensgefahr durch hohe Spannungen im Wechselrichter! Tod durch Stromschlag. Der Wechselrichter arbeitet mit hohen Spannungen und muss vor allen Arbeiten freigeschaltet werden. Zudem kann beim Abziehen der DC-Steckverbinder ohne vorheriges Ausschalten des DC-Lasttrennschalters ein gefährlicher Lichtbogen entstehen. - Seite 35 SMA Solar Technology AG Firmware-Update durchführen 5. Wenn vorhanden, Griff des DC-Lasttrennschalters abschrauben und abziehen. Dabei einen Innensechskant-Schlüssel (SW 3) verwenden. 6. Alle 6 unverlierbaren Schrauben des Gehäusedeckels lösen. 7. Den Gehäusedeckel von unten anheben und abnehmen. Technische Beschreibung NG_UpdSD-TB-de-32...
- Seite 36 Firmware-Update durchführen SMA Solar Technology AG 8. Sicherstellen, dass L1, L2 und L3 gegen N spannungsfrei sind. Dabei eine Prüfspitze mit einem maximalen Durchmesser von 2 mm verwenden. 9. Sicherstellen, dass L1, L2 und L3 gegen PE spannungsfrei sind. 10. Sicherstellen, dass alle Klemmen des Multifunktionsrelais gegen PE spannungsfrei sind.
- Seite 37 SMA Solar Technology AG Firmware-Update durchführen SD-Karte einlegen 11. Schraube des Display lösen und Display etwas hochklappen. 12. SD-Karte mit der abgeschrägten Ecke nach unten in den Steckplatz schieben, bis sie einrastet. 13. Display herunterklappen und festschrauben. Wechselrichter in Betrieb nehmen 14.
- Seite 38 Firmware-Update durchführen SMA Solar Technology AG 20. Wenn ein externer DC‑Lasttrennschalter installiert ist, den DC‑Lasttrennschalter ausschalten. 21. Wenn der Wechselrichter mit dem integrierten DC‑Lasttrennschalter ausgestattet ist, den DC‑Lasttrennschalter aufstecken und einschalten: – Den Griff des DC-Lasttrennschalters auf Position „0“ stellen, so dass die unverlierbaren Schrauben im Griff sichtbar sind.
-
Seite 39: Update-Meldungen
SMA Solar Technology AG Firmware-Update durchführen 4.2 Update-Meldungen Update-Meldungen für Sunny Boy, Windy Boy und Sunny Tripower Dieses Kapitel gilt für alle Wechselrichter, die im Gültigkeitsbereich genannt sind. Die Reihenfolge der dargestellten Update-Meldungen ist vom Wechselrichtertyp abhängig und kann variieren. Abweichende Display-Meldungen... -
Seite 40: Display-Meldungen Während Des Updates
Firmware-Update durchführen SMA Solar Technology AG Display‑Meldung Beschreibung < UPDATEFILE OK > Der Wechselrichter hat das Updatefile mit der Firmware des Wechselrichters verglichen und festgestellt, dass ein Update notwendig ist. Die Meldung wird für 10 Sekunden angezeigt. • SD-Karte während des Updates nicht entnehmen. -
Seite 41: Fehlerhaftes Update Einer Komponente
Ende des gesamten Updates nicht mehr angezeigt. Sie können am Ende des Updates nicht mehr erkennen, welche Updates nicht erfolgreich waren. SMA Solar Technology AG empfiehlt daher, das Display während des gesamten Updates zu beobachten, um nicht durchgeführte Updates einzelner Komponenten erfassen zu können. -
Seite 42: Sb 3000Tl-20/Sb 4000Tl-20/Sb 5000Tl-20/Wb 3600Tl-20/
Firmware-Update durchführen SMA Solar Technology AG 4.3 SD-Karte entnehmen SD-Karte entnehmen Bei fehlerhafter Entnahme kann die SD-Karte beschädigt werden. • Gehen Sie wie im Folgenden beschrieben vor. 4.3.1 SB 3000TL‑20/SB 4000TL‑20/SB 5000TL‑20/WB 3600TL‑20/ WB 5000TL‑20 1. Wechselrichter öffnen, wie in Kapitel 4.1.1 unter „Wechselrichter öffnen“ (Seite 11) beschrieben. - Seite 43 SMA Solar Technology AG Firmware-Update durchführen 4.3.3 SB 2500TLST-21/SB 3000TLST-21/SB 3000TL‑21/ SB 3600TL‑21/SB 4000TL‑21/SB 5000TL‑21/ STP 8000TL-10/ STP 10000TL-10/STP 12000TL-10/STP 15000TL‑10/ STP 17000TL‑10/STP 15000TLHE‑10/STP 15000TLEE‑10/ STP 20000TLHE‑10/STP 20000TLHE‑10/WB 3000TL-21/ WB 3600TL-21/WB 4000TL-21/WB 5000TL-21 1. Den Wechselrichter freischalten: – Für SB 2500TLST-21/SB 3000TLST-21/SB 3000TL‑21/SB 3600TL-21/SB 4000TL-21/ SB 5000TL-21/WB 3000TL-21/WB 3600TL-21/WB 4000TL-21/WB 5000TL-21, wie in Kapitel 4.1.2 unter „Wechselrichter öffnen“ (Seite 18) beschrieben.
- Seite 44 Aktuellen Firmware-Stand prüfen SMA Solar Technology AG 5 Aktuellen Firmware-Stand prüfen Den aktuellen Firmware-Stand Ihres Wechselrichters können Sie durch 2‑faches Klopfen an den Wechselrichter oder direkt nach der (Wieder-) Inbetriebnahme im Display ablesen. Zusätzlich können Sie über ein Kommunikationsgerät oder einen PC mit entsprechender Software (z. B.
- Seite 45 SMA Solar Technology AG Kontakt 6 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters • Firmware-Version des Wechselrichters •...
-
