Inhaltszusammenfassung für SMA GRID-CONNECT-BOX 12

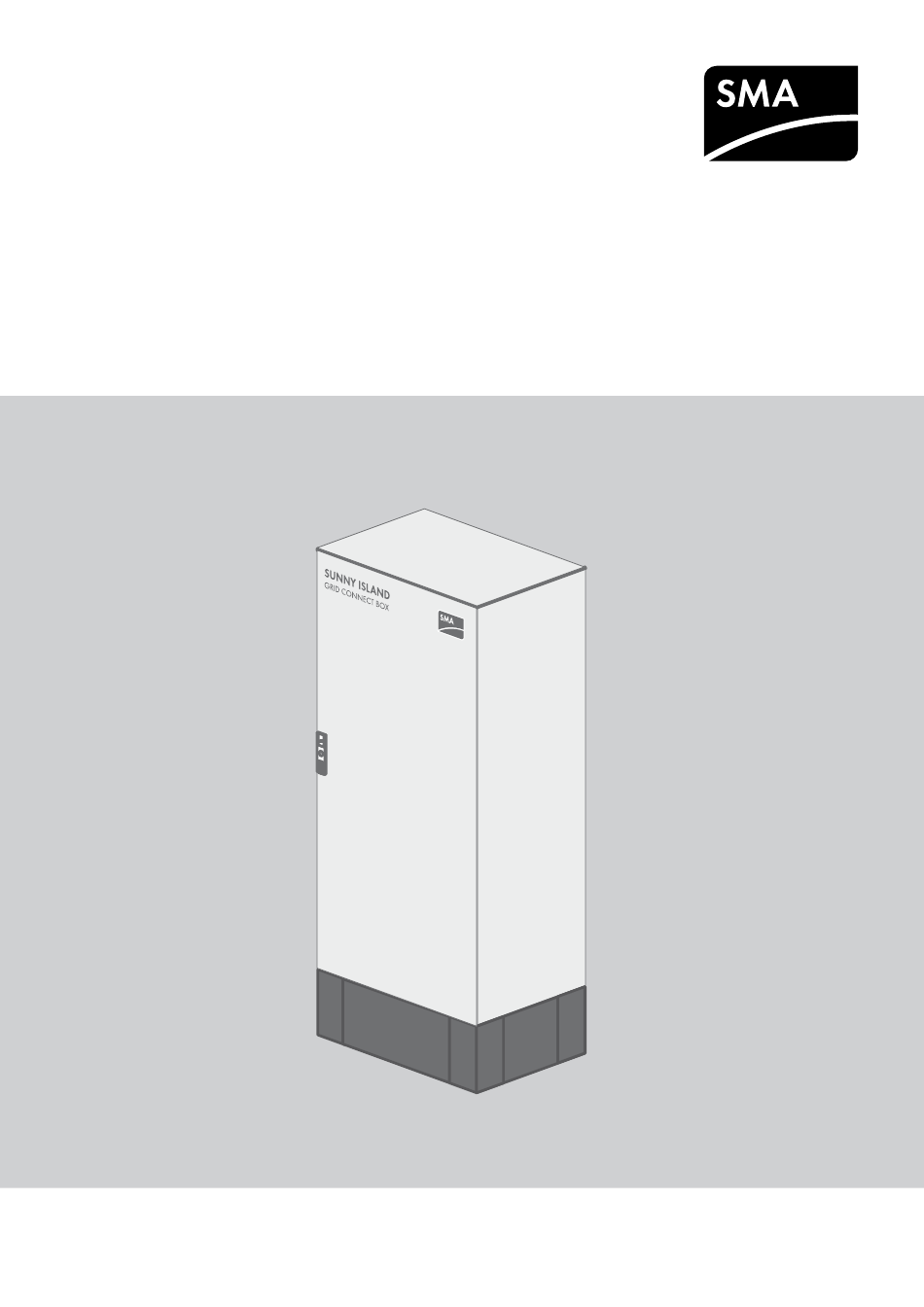

- Seite 1 Betriebsanleitung GRID-CONNECT-BOX 12 GRID-BOX-12-3-20-BE-de-11 | Version 1.1 DEUTSCH...
- Seite 2 SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
- Seite 3 SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ........... 5 1.1 Gültigkeitsbereich .
- Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 10 Wartung ..............28 10.1 Fehlerstrom-Schutzeinrichtung prüfen.
- Seite 5 SMA Solar Technology AG 1 Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument 1.1 Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp „GRID-BOX-12.3-20“ (Grid-Connect-Box 12). 1.2 Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: •...
- Seite 6 1 Hinweise zu diesem Dokument SMA Solar Technology AG 1.5 Auszeichnungen Auszeichnung Verwendung Beispiel fett • Display-Meldungen • Den Neutralleiter an der Federkraftklemme N am Anschluss X301:6 anschließen. • Parameter • Die Außenleiter an den Federkraftklemmen • Anschlüsse L1, L2 und L3 am Anschluss X301:8-10 •...
- Seite 7 2.1 Bestimmungsgemäße Verwendung Die Grid-Connect-Box ist eine automatische Umschalteinrichtung und ermöglicht den sicheren Betrieb des öffentlichen Stromnetzes und eines Generators als Energiequellen eines SMA Multicluster-Systems. Abbildung 1: Verschaltungsprinzip des Multicluster-Systems mit der Grid-Connect-Box Die technischen Anschlussbedingungen des Netzbetreibers und die vor Ort gültigen Normen und Richtlinien geben vor, ob sich das Multicluster-System bei Netzausfall allpolig vom öffentlichen Stromnetz trennt oder nur die Außenleiter.
- Seite 8 Produkt, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen.
- Seite 9 SMA Solar Technology AG 2 Sicherheit 2.2 Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.
- Seite 10 3 Lieferumfang SMA Solar Technology AG 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 2: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Grid-Connect-Box 2-polige N-Brücke Kabelschelle mit Gegenwanne (22 mm bis 28 mm) Sicherungseinsatz (1 A, Auslösecharakteristik gG)
- Seite 11 SMA Solar Technology AG 4 Produktbeschreibung 4 Produktbeschreibung 4.1 Grid-Connect-Box Die Grid-Connect-Box ist eine automatische Umschalteinrichtung und ermöglicht den sicheren Betrieb des öffentlichen Stromnetzes und eines Generators als Energiequellen eines SMA Multicluster-Systems. Abbildung 3: Grid-Connect-Box bei geöffneter Schranktür Position Bezeichnung Erklärung Schutzabdeckung Verhindert im laufenden Betrieb das versehentliche Berühren...
- Seite 12 4 Produktbeschreibung SMA Solar Technology AG Fehlerstrom-Schutzeinrichtung Abbildung 4: Übersicht der Fehlerstrom-Schutzeinrichtung Position Bezeichnung Erklärung Prüftaste Die einwandfreie Funktion der Fehlerstrom-Schutzeinrichtung muss alle regelmäßig geprüft werden (siehe Kapitel 10.1, Seite 28). Schalthebel Position „oben“: EIN - Fehlerstrom-Schutzeinrichtung ist eingeschaltet. Position „unten“: AUS - Fehlerstrom-Schutzeinrichtung hat ausgelöst oder ist ausgeschaltet.
- Seite 13 4.2 Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild befinden sich folgende Informationen: • Adresse der SMA Solar Technology AG • Gerätetyp (Type) • Seriennummer (Serial No.) • Artikelnummer (Art No.) •...
- Seite 14 5 Aufstellung SMA Solar Technology AG 5 Aufstellung 5.1 Grid-Connect-Box lagern • Grid-Connect-Box an einem trockenen Ort bei einer Umgebungstemperatur von − 25 °C bis +60 °C lagern. 5.2 Voraussetzungen für die Aufstellung Aufstellort ☐ Fester und ebener Untergrund muss für die Aufstellung gegeben sein, z. B. Beton.
- Seite 15 SMA Solar Technology AG 5 Aufstellung 5.3 Aufstellort vorbereiten Lebensgefahr durch Feuer und Explosion Trotz sorgfältiger Konstruktion kann durch fehlerhafte Aufstellung elektronischer Geräte ein Brand entstehen. Ein Kontakt mit brennbaren Baustoffen ermöglicht die Ausbreitung des Brandes. Tod und schwere Verletzungen können die Folge sein.
- Seite 16 5 Aufstellung SMA Solar Technology AG 5.4.2 Grid-Connect-Box transportieren und aufstellen Quetschgefahr durch Kippen oder Abstürzen von angehobener oder schwebender Grid-Connect-Box Die Grid-Connect-Box kann durch unachtsames oder zu schnelles Anheben und Transportieren kippen oder abstürzen. Tod oder schwere Verletzungen können die Folge sein.
- Seite 17 SMA Solar Technology AG 6 Elektrischer Anschluss 6 Elektrischer Anschluss 6.1 Übersicht des Anschlussbereichs 6.1.1 Komponenten und Anschlüsse Abbildung 8: Übersicht des Anschlussbereichs Position Bezeichnung Erklärung Anschluss X310, X311 mit Federkraftklemmen zum Anschließen der Steuerkabel Federkraftklemmen Überspannungsableiter Die Signalleuchte am Überspannungsableiter muss regelmäßig geprüft werden (siehe...
- Seite 18 6 Elektrischer Anschluss SMA Solar Technology AG 6.1.2 Kabeleinführungen am Boden Abbildung 9: Position der Kabeleinführungen Position Erklärung Kabeleinführungen für die Steuerkabel Kabeleinführungen für die Leistungskabel der Multicluster-Box Kabeleinführungen für die Leistungskabel des öffentlichen Stromnetzes 6.2 Allpolige Trennung deaktivieren Die technischen Anschlussbedingungen des Netzbetreibers und die vor Ort gültigen Normen und Richtlinien geben vor, ob sich das Multicluster-System bei Netzausfall allpolig vom öffentlichen Stromnetz trennt oder ausschließlich die...
- Seite 19 SMA Solar Technology AG 6 Elektrischer Anschluss 6.4 Öffentliches Stromnetz anschließen Kabelanforderungen: ☐ Material der Leiter: Kupfer ☐ Der Leiterquerschnitt muss nach der Bemessungseingangsleistung des öffentlichen Stromnetzes ausgewählt sein. ☐ Leiterquerschnitt: 50 mm² bis 150 mm² ☐ Die Leistungskabel müssen erdschluss- und kurzschlusssicher verlegt sein.
- Seite 20 6 Elektrischer Anschluss SMA Solar Technology AG Kabelanforderungen: ☐ Material der Leiter: Kupfer ☐ Leiterquerschnitt: 1,5 mm² bis 2,5 mm² ☐ AC-Leiter und DC-Leiter müssen immer in getrennten Kabeln geführt werden. Erdungsanschluss an den Klemmen X310 und X311 Wenn das Steuerkabel zwischen Multicluster-Box und Grid-Connect-Box einen Schutzleiter enthält, darf der PE-Anschluss nicht beidseitig angeschlossen werden.
- Seite 21 Serviceleistungen für Sunny Island-System Um Serviceleistungen für das Sunny Island-System zu erhalten, müssen alle Systemdaten während der Inbetriebnahme im Informationsbogen für Sunny Island-Systeme erfasst und dem Service zugänglich gemacht werden (für Informationsbogen siehe www.SMA-Solar.com). Voraussetzungen: ☐ Grid-Connect-Box muss ordnungsgemäß aufgestellt sein (siehe Kapitel 5, Seite 14).
- Seite 22 8 Grid-Connect-Box und das Multicluster-System freischalten SMA Solar Technology AG 8 Grid-Connect-Box und das Multicluster-System freischalten 1. Die elektrischen Verbraucher abschalten. 2. Multicluster-System am Master des Main Clusters stoppen (siehe Dokumentation des Wechselrichters Sunny Island). 3. Alle Wechselrichter Sunny Island ausschalten (siehe Dokumentation des Wechselrichters Sunny Island).
- Seite 23 SMA Solar Technology AG 9 Wiederkehrende Handlungen 9 Wiederkehrende Handlungen 9.1 Schutzabdeckung demontieren Lebensgefahr durch Stromschlag In der Grid-Connect-Box und im Multicluster-System liegen hohe elektrische Spannungen an. Das Berühren spannungsführender Bauteile kann zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
- Seite 24 9 Wiederkehrende Handlungen SMA Solar Technology AG 9.2 Schutzabdeckung montieren 1. Schutzabdeckung in die Grid-Connect-Box einsetzen. 2. Alle 4 Befestigungsschrauben einsetzen und festziehen (TX 30, Anzugsdrehmoment: 4 Nm). GRID-BOX-12-3-20-BE-de-11 Betriebsanleitung...
- Seite 25 SMA Solar Technology AG 9 Wiederkehrende Handlungen 9.3 Kabel einführen Beschädigung der Grid-Connect-Box durch eindringende Feuchtigkeit Durch überdehnte oder beschädigte Membrane kann Staub und Feuchtigkeit in die Grid-Connect-Box dringen. Staub und Feuchtigkeit können die Grid-Connect-Box irreparabel beschädigen. • Bei der Wahl der Kabeleinführung den Durchmesser der Membran und den Durchmesser des Kabels beachten.
- Seite 26 9 Wiederkehrende Handlungen SMA Solar Technology AG 9.4 Anschluss an Federkraftklemmen 9.4.1 Leistungskabel an Federkraftklemmen anschließen 1. Den Schraubendreher in den Klemmkontakt der Federkraftklemme einführen. 2. Schraubendreher im Klemmkontakt in 2 Schritten bis zum Anschlag nach oben drücken. Dadurch spannen Sie die Feder der Federkraftklemme vor.
- Seite 27 SMA Solar Technology AG 9 Wiederkehrende Handlungen 9.4.2 Steuerkabel an Federkraftklemmen anschließen 1. Mit dem Schraubendreher auf den orangen Öffnerkontakt der Federkraftklemme drücken und gedrückt halten. 2. Die abisolierte Ader in die Federkraftklemme bis zum Anschlag einführen. Dabei darauf achten, dass die Isolierung nicht geklemmt wird.
- Seite 28 10 Wartung SMA Solar Technology AG 10 Wartung 10.1 Fehlerstrom-Schutzeinrichtung prüfen Prüffrist für Fehlerstrom-Schutzeinrichtungen Die Prüffrist für die Fehlerstrom-Schutzeinrichtungen richtet sich nach der vorherrschenden Betriebstemperatur. • Bei vorherrschender Betriebstemperatur bis 40 °C: alle 6 Monate • Bei vorherrschender Betriebstemperatur über 40 °C: alle 3 Monate Unterweisung der Endanwender Da bei der Prüfung der Fehlerstromschutzeinrichtung die Schutzabdeckung montiert bleibt, ist die Prüfung der...
- Seite 29 Korrosionsschutz können bei widrigen Umgebungsbedingungen häufiger fällig werden. • Wenn die Grid-Connect-Box bei widrigen Umgebungsbedingungen aufgestellt ist, empfiehlt SMA Solar Technology AG die Grid-Connect-Box häufiger zu warten. • SMA Solar Technology AG empfiehlt eine monatliche optische Inspektion, um den Wartungsbedarf festzustellen. Betriebsanleitung...
- Seite 30 10 Wartung SMA Solar Technology AG Benötigte Wartungsmaterialien und Hilfsmittel: Im Folgenden sind nur die Verbrauchs- und Wartungsmaterialien angegeben, die nicht zur Standardausstattung einer Elektrofachkraft gehören. Standardwerkzeuge und Materialien, zum Beispiel ein Drehmomentschlüssel, werden für jeden Wartungseinsatz vorausgesetzt. ☐ Zum Ausbessern kleinflächiger Korrosionsschäden: Lackstifte, Pinsel oder Lackspraydosen oder alternativ 2K-PUR Acryllack (RAL-Farbe: 7035) ☐...
- Seite 31 SMA Solar Technology AG 11 Außerbetriebnahme 11 Außerbetriebnahme 11.1 Grid-Connect-Box demontieren In der Grid-Connect-Box und im Multicluster-System liegen hohe elektrische Spannungen an. Das Berühren spannungsführender Bauteile führt zum Tod oder zu schweren Verletzungen durch Stromschlag. • Grid-Connect-Box und Multicluster-System freischalten (siehe Kapitel 8, Seite 22).
- Seite 32 12 Technische Daten SMA Solar Technology AG 12 Technische Daten Anschluss öffentliches Stromnetz Anzahl der Anschlüsse 1 x 3-phasig Bemessungseingangsleistung 138 kW Bemessungsbetriebsspannung zwischen L und N 230 V Bemessungsbetriebsspannung zwischen L1 und L2 400 V Bemessungsstrom / AC-Eingangsstrom 3 x 200 A Klemmen für Anschluss N, PE, L1, L2, L3...
- Seite 33 SMA Solar Technology AG 12 Technische Daten Hilfsstromkreise Sicherung 10x38 Zylindrische Sicherung Maximal zulässige Sicherungsgröße F333 … F336: 1 A Klemmen für Anschluss der Steuerkabel Federkraftklemme Minimaler Leiterquerschnitt 0,75 mm² Maximaler Leiterquerschnitt 2,5 mm² Allgemeine Daten Phasenzahl Zulässige Netzform TN-S, TN-C-S oder TT AC-Spannungsbereich zwischen L1 und N 172,5 V …...
- Seite 34 12 Technische Daten SMA Solar Technology AG EMV-Umgebung** Störaussendung Umgebung B (EMV-Richtlinie Artikel 5 - Anhang I.1a) Störfestigkeit Umgebung A (EMV-Richtlinie Artikel 5 - Anhang I.1b) EG-Konformitätserklärung Betriebstemperaturbereich***** − 25 °C … +60 °C Luftfeuchtigkeit 0 % … 100 %...
- Seite 35 SMA Solar Technology AG 13 Kontakt 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Typ der Multicluster-Box • Seriennummer der Multicluster-Box •...
