Spannungsbegrenzungsfunktion; Cos-Phi-Vorgabe - SMA GRID GUARD 10.0 Technische Information

4 Verhalten bei ungestörtem Stromnetz
4.2.2.4

Spannungsbegrenzungsfunktion

Die Spannungsbegrenzungsfunktion ist sowohl für die externe als auch für die manuelle Vorgabe einstellbar.
33 %
-33 %

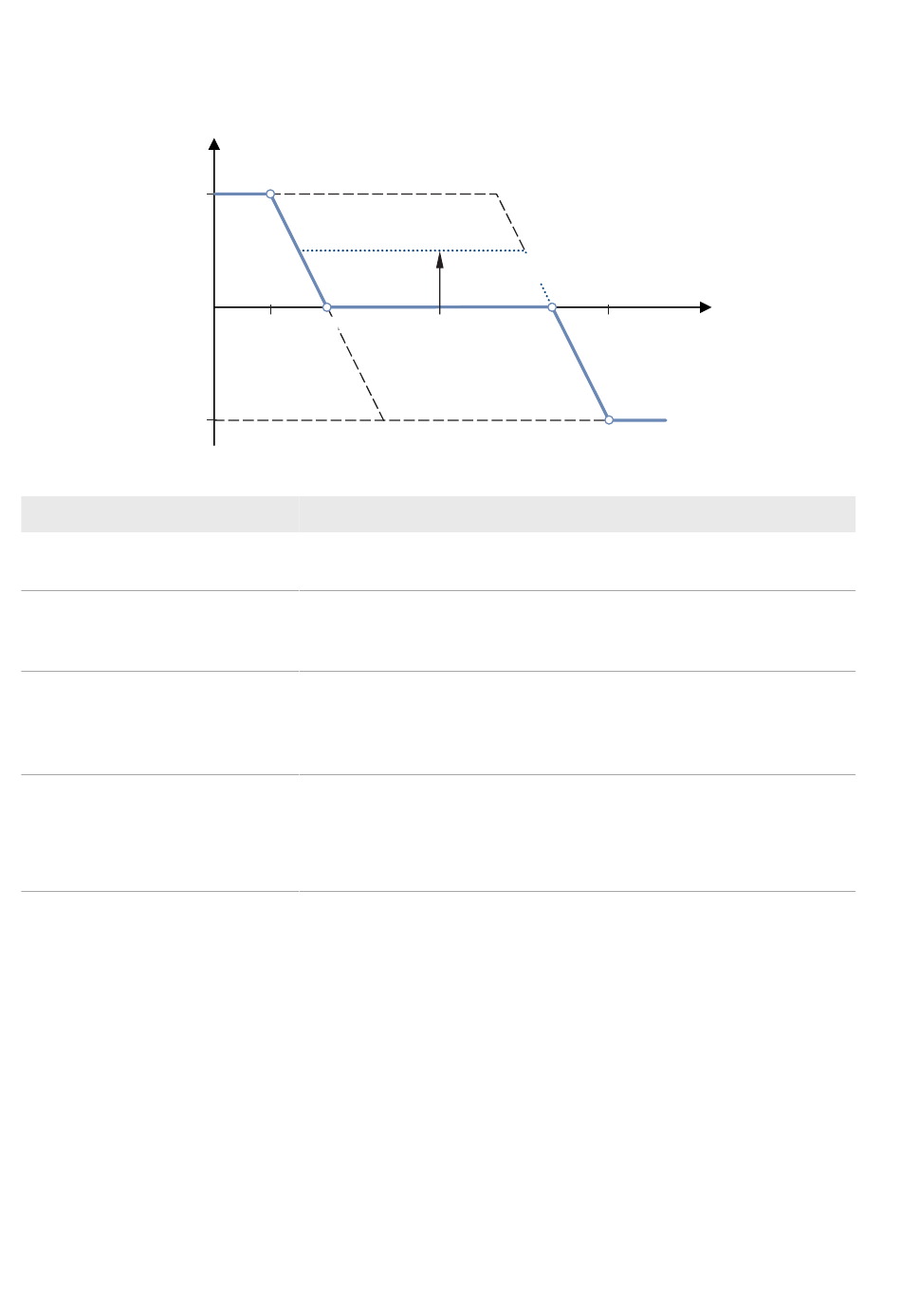

Abbildung 8: Kennlinie für dynamische Sollwertvorgabe mit aktivierter Spannungsbegrenzungsfunktion (Beispiel)
Objektname
Inverter.VArModCfg.VArCfg.Crv.Cr-
vEna
Inverter.VArModCfg.VAr-
Cfg.Crv.XVal
Inverter.VArModCfg.VAr-
Cfg.Crv.YVal
Inverter.VArModCfg.VRefMod
4.2.3

Cos-Phi-Vorgabe

Der Cos-Phi-Sollwert kann manuell über die Benutzeroberfläche oder extern durch eine übergeordnete Steuereinheit
vorgegeben werden.
Manuelle Sollwertvorgabe
Bei der manuellen Sollwertvorgabe müssen Sie den vom Netzbetreiber vorgegebenen Cos Phi und die Erregungsart
über Parameter einstellen. Für Wirkleistungsabgabe und Wirkleistungsaufnahme gibt es separate Parameter. Es gelten
die Einstellungen zum dynamischen Verhalten für die Umsetzung manueller und externer Vorgaben des Cos Phi.
Externe Sollwertvorgabe
Bei der externen Sollwertvorgabe erhält der Wechselrichter den Blindleistungssollwert durch eine übergeordnete
Steuereinheit. Bei der externen Vorgabe muss das dynamische Verhalten für die Umsetzung des Sollwerts und der
vorgegebene Rückfallwert für ausbleibenden Sollwert eingestellt werden.
32 NSM-GG10-TI-de-12
VAr/VArRef (übererregt)
A
B
0,94 0,96
Definition
Blindleistungsvorgabe mit Span-
nungsbegrenzung
Spannungswerte der Kennlinie in p.u. Die Bezugsgröße ist die parametrier-
Blindleistungswerte der Kennlinie
in %
Art der Bezugsspannung
Kurvenverschiebung durch externe
Blindleistungsvorgabe
C
1,00 1,04 1,06
Erklärung
Aktivierung / Deaktivierung
te Nennspannung (siehe Kapi-
tel 3.1.2, Seite 10).
Die Bezugsgröße ist WMaxOut /
WMaxIn oder Inverter.VArMaxQ1-
Q4 (je nach Einstellung in Inver-
ter.VArModCfg.VArNomRefMod).
Einstellbar:
PhsAvg / Mittelwert der Strangspan-
nungen
PhsMax / Höchste Strangspannung
