4 Verhalten bei ungestörtem Stromnetz
4.2.7
Cos-Phi-/Spannungskennlinie Cos Phi(U)
Mit dieser Kennlinie soll die Anlage in Abhängigkeit von der aktuellen Netzspannung und von dem resultierenden Cos-
Phi-Blindleistung in das öffentliche Stromnetz einspeisen. Dabei wird der Cos Phi bezogen auf die eingestellte
Referenzspannung vorgegeben (siehe Kapitel 3.1.2, Seite 10). Die Kennlinie muss nach vor Ort gültigen Normen und
Richtlinien konfiguriert werden. Stimmen Sie sich mit dem Netzbetreiber ab.
Einfache Statik
Cos Phi
übererregt
A
untererregt

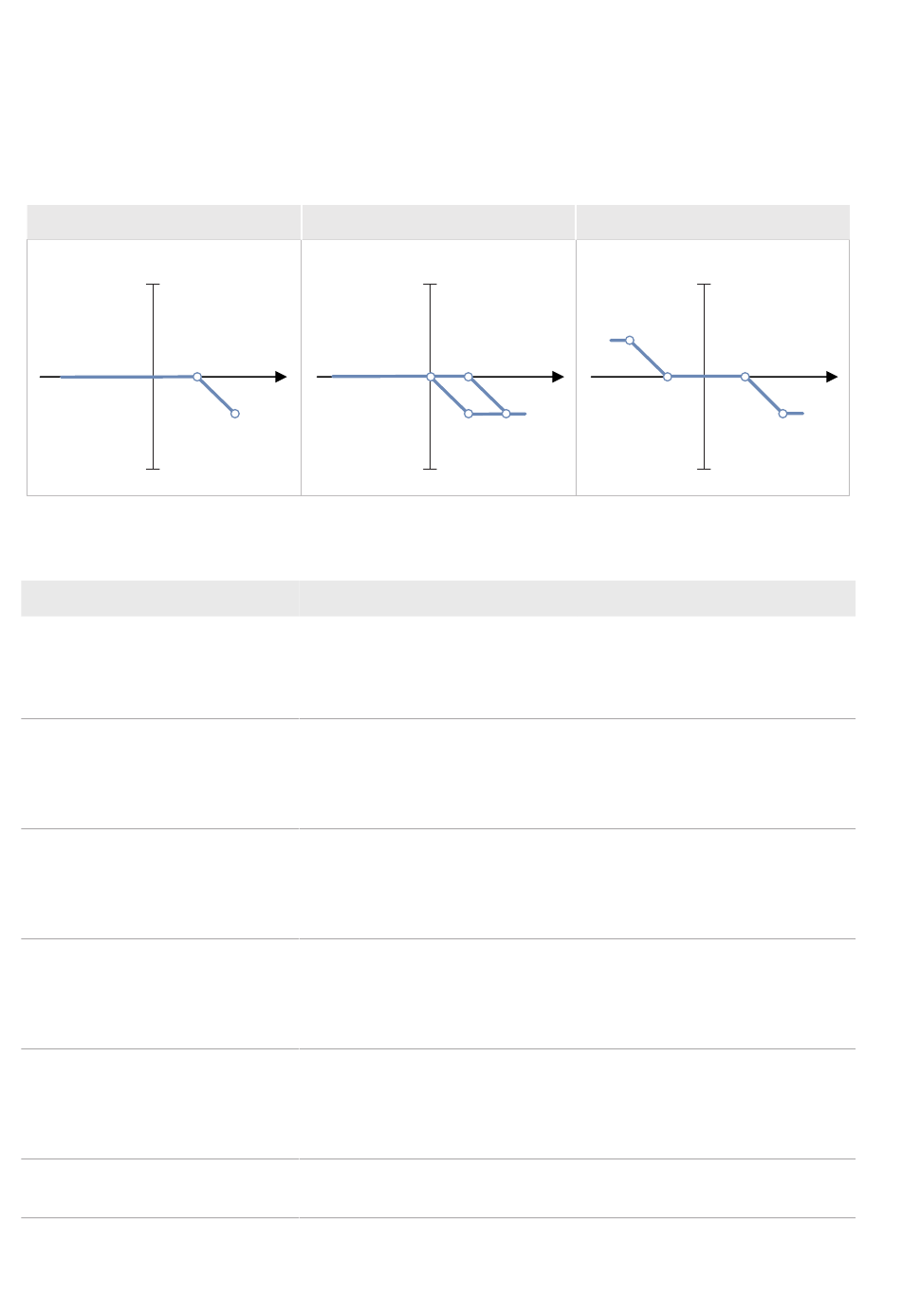

Abbildung 15: Cos-Phi-/Spannungskennlinie Cos Phi(U) (Beispiele)
Kennlinie einstellen
Objektname
Inverter.VArModCfg.PFCtl-
VolCfg.Dyn.ActTms
Inverter.VArModCfg.PFCtl-
VolCfg.Dyn.VArTms
Inverter.VArModCfg.PFCtl-
VolCfg.Dyn.VArGraPos
Inverter.VArModCfg.PFCtl-
VolCfg.Dyn.VArGraNeg
Inverter.VArModCfg.PFCtl-
VolCfg.Dyn.WFilTms
Inverter.VArModCfg.PFCtl-
VolCfg.Crv.NumPt
42
NSM-GG10-TI-de-12
Statik mit Hysterese
U/URef
B
Definition
cos φ(U), Auslöseverzögerung in s
cos φ(U), Einstellzeit Sollwertfilter in s Einstellzeit des Verzögerungsgliedes
cos φ(U), Anstiegsrate in %/s
cos φ(U), Absenkungsrate in %/s
cos φ(U), Einstellzeit Istwertfilter
cos φ(U), Anzahl verwendeter Stütz-
punkte
Cos Phi
übererregt
U/URef
D
A
C
B
untererregt
SMA Solar Technology AG
Statik mit Totband
Cos Phi
übererregt
A
B
C
untererregt
Erklärung
Wenn Spannung den ersten Knick-
punkt überschreitet, wird erst nach
dieser Zeit der resultierende Kennlini-
enwert weitergegeben.
für den Sollwert der Blindleistung.
Einstellzeit entspricht 3 Tau eines PT1-
Gliedes.
Gradient zur Begrenzung der Blind-
leistungsänderung.
Die Bezugsgröße ist Inverter.VA-
MaxQ1.
Gradient zur Begrenzung der Blind-
leistungsänderung.
Die Bezugsgröße ist Inverter.VA-
MaxQ1.
Einstellzeit des Verzögerungsgliedes
für den Messwert der Wirkleistung.
Einstellzeit entspricht 3 Tau eines PT1-
Gliedes.
Technische Information
U/URef
D
