Abnahme mit 3
Elektroden
RA
AHA-Bezeichnungen
Konfiguration bei
3poligem
Elektrodenleitungssatz
Revision A
EKG: Elektrodenapplikation
Wenn eine Abnahme mit 5 Elektroden nicht wünschenswert ist, kann das
EKG auch mit 3 Elektroden abgenommen werden.
LA
LL
348A
HINWEIS: Die Elektrodenkonfiguration hängt davon ab, welche Elektro-
denleitungen Sie verwenden. Beachten Sie die Hinweise im
nachfolgenden Abschnitt „Konfiguration bei 3poligem Elek-
trodenleitungssatz".

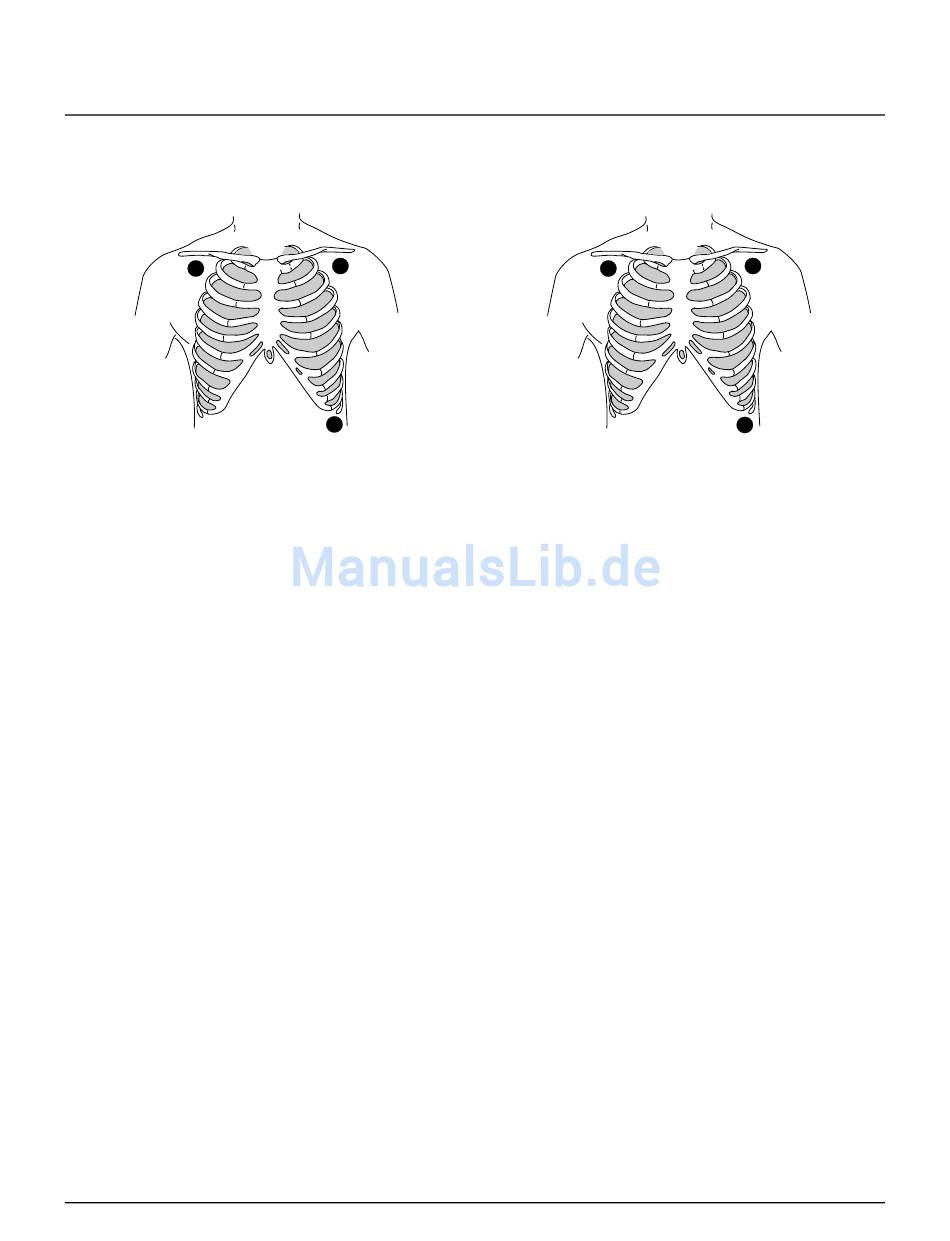

Die Elektroden für den rechten und linken Arm werden direkt unter dem
rechten und linken Schlüsselbein angebracht.
Die Elektrode für das linke Bein wird auf einer muskelfreien Stelle am un-
teren Rand des Brustkorbes angebracht.
Der 3polige Elektrodenleitungssatz kann in die 5polige Multi-Link Stamm-
leitung eingesteckt werden.
3poliger Elektrodenleitungssatz (Extremitätenableitungen)
•
Mit dieser Leitung werden die Einthoven-Ableitungen I, II und III er-
faßt.
Der Betrieb des Monitors mit dieser Standardleitung ermöglicht es Ihnen,
eine der drei Ableitungen (I, II oder III) für die Überwachung zu wählen.
Wenn Sie die standardmäßige Abnahme mit 3 Elektroden verwenden, erge-
ben sich die nachfolgenden Betriebsbedingungen:
•
ABLTG.-ANALYSE schaltet automatisch auf Einzelableitungsanalyse.
Falls Sie versuchen, auf die Multi-Ableitungsanalyse umzuschalten, er-
scheint kurz die Meldung MIT 3-ADR-KABEL KEINE AUSWERTUNG
und es erfolgt keine Änderung.
•
Die Auswahl in der Option ANZEIGE: ABLTG ist beschränkt auf I, II
und III.
•
Eventuell vorhandene Optionen, die die Auswahl von mehr als einer
EKG-Ableitung erlauben, werden nicht zugelassen. Es erscheint eine
kurze Meldezeile, die dies mitteilt.
Dash 2000 Patientenmonitor
2005873-002
L
R
F
IEC-Bezeichnungen
348B
8-5
