Griff – In den Griff des Monitors kann als Option
eine Alarmanzeige eingebaut werden (nicht abge-
bildet). Falls aktiviert, blinkt die LED rot im Fall von
Patientenstatusalarmen der Kategorie KRISE
und WARNUNG. Bei allen anderen Alarmen blinkt
sie gelb.
Netzwerk-Anschluß – Bei Geräten,
die in einem Überwachungsnetz
betrieben werden, kann eine Leitung
an diese Schnittstelle angeschlossen
werden.
Der optionale
Schwesternruf
Revision A
DIE GRUNDLAGEN: Komponenten
Auf der Geräterückseite befinden sich sämtliche Anschlüsse für externe Ge-
räte und das Netzwerk (siehe nachfolgende Abbildungen).
HINWEIS: Beachten Sie die Sicherheitshinweise im Service-Handbuch,
wenn Sie andere Geräte an den Monitor anschließen.
Netzanschluß Anschluß für
Peripherie-
geräte

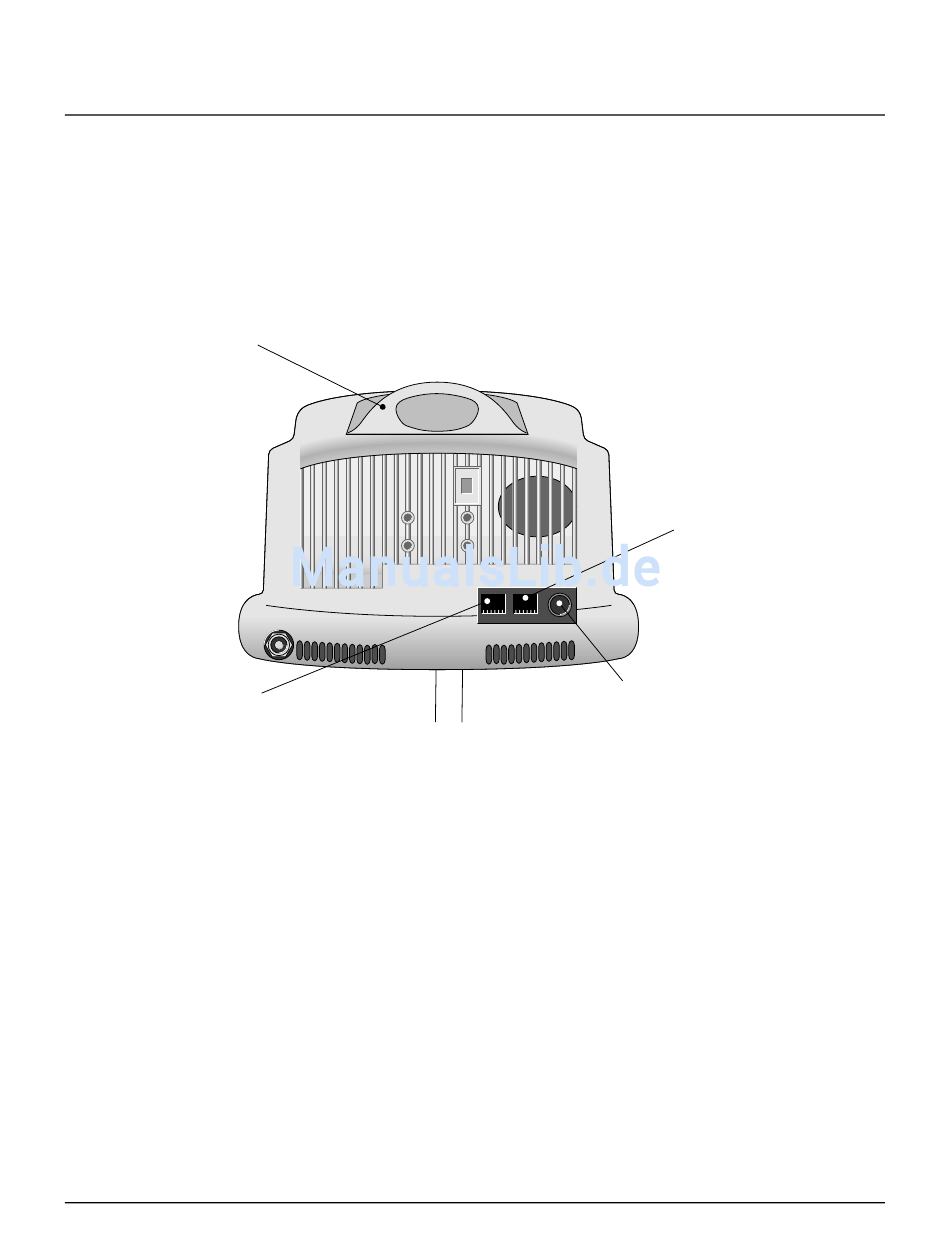

Rückseite des Monitors
Zum Anschluß des Monitors an eine Schwesternrufanlage ist eine Netz-
trennung nach IEC 60601 (4 kV Spannungsisolierung) vorzusehen. Ver-
wenden Sie den Teilesatz 2005693-001. Beachten Sie auch den Abschnitt
„Alarmstruktur" des Kapitels 4. Dort wird erläutert, welche Alarmklassen
übertragen werden.
Dash 2000 Patientenmonitor
2005873-002
Aux Port – Zur Zeit
nicht nutzbar.
002
Defib Sync-Anschluß – Liefert ein analoges EKG-
Ausgangssignal für externe Geräte. Bei einge-
schalteter Schrittmacher-Erkennung wird dem Signal
ein künstlicher 5-V-Schrittmacher-Impuls für 2 ms
überlagert. Einzelheiten finden Sie im Anhang unter
"Analogausgang".
